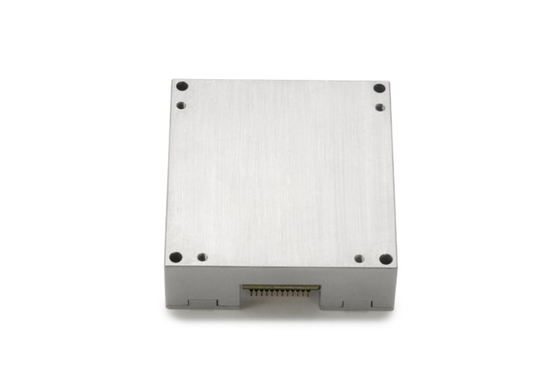

Μονάδα μέτρησης αδράνειας ελαφρού βάρους 6 Άξονας αισθητήρας αδράνειας με ευρεία εμβέλεια KT-EX 9-2

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	16488C
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Λ/Κ,Τ/Τ
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Σειρά γυροσκοπίων:

± 450°/s

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

5.1 °/ώρα

Πεδίο ακρίβειας:

±20 γρ

Ασφάλεια μηδενικής μεροληψίας:

0.07mg ((Αλάν)

Τυχαίο περπάτημα:

0.26o/√h

Διάταξη ζώνης (-3dB):

330Hz

Διασύνδεση:

1 κανάλι SPI/UART/CAN

Επαναληψιμότητα με συντελεστή κλίμακας:

00,1%

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Μονάδα μέτρησης αδράνειας 6 άξων

Μονάδα μέτρησης αδράνειας ελαφρού βάρους

Μονάδα μέτρησης αδράνειας ευρείας εμβέλειας

Περιγραφή προϊόντος

Μονάδα μέτρησης αδράνειας ελαφρού βάρους 6 Άξονας αισθητήρας αδράνειας με ευρεία εμβέλεια KT-EX 9-2

Περιγραφή του προϊόντος

ΗΚΤ-EX 9-2η μονάδα μέτρησης αδράνειας πολλών βαθμών ελευθερίας είναι ένα πλήρες σύστημα αδράνειας με ενσωματωμένο τριάξιο γυροσκόπιο, τριάξιο επιταχυνόμετρο,ένα τριάξιο μαγνητόμετρο και έναν αισθητήρα πίεσης για τη μέτρηση της γωνίας τριών άξων των παραμέτρων φορέα, όπως η ταχύτητα, επιτάχυνση, τριάξονα μαγνητικό πεδίο, πίεση αέρα κλπ., δεδομένα εξόδου μετά την αντιστάθμιση σφαλμάτων (συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας, της αντιστάθμισης γωνίας δυσπροσαρμογής εγκατάστασης,μη γραμμική αντιστάθμιση, κλπ.) σύμφωνα με το πρωτόκολλο επικοινωνίας μέσω SPI.

Ψηφιακό γυροσκόπιο τριών αξόνων:
1. Δυναμικό εύρος μέτρησης ± 450o/s·
2. Σταθερότητα μηδενικής μεροληψίας: 5,1 °/h
Τριαξικό ψηφιακό επιταχυνόμετρο:
1. Δυναμικό εύρος μέτρησης ± 18 g·
2. Σταθερότητα μηδενικής μεροληψίας: 0,07 mg (ALLAN) ·
Υψηλή αξιοπιστία: MTBF > 20000h.
Εγγυημένη ακρίβεια εντός του πλήρους εύρους θερμοκρασίας (-40 oC ~ 70 oC): ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων.
Κατάλληλο για εργασία σε συνθήκες ισχυρών δονήσεων·
Διασύνδεση 1 κανάλι UART, 1 κανάλι SPI, 1 κανάλι CAN

Τεχνικές παραμέτρους

παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστο	Τυπικό	Μέγιστο	μονάδα
Γυροσκόπηση	Δυναμικό εύρος μέτρησης	Διαμορφωτέος (μέγιστο ± 1000)		± 450		Ο/η
	Μηδενική αστάθεια προκατάληψης	Allan διακύμανση, καλύτερη από		5.1		Ο/η
	Μηδενική σταθερότητα προκατάληψης	1s ομαλή, rms, καλύτερη από		30		Ο/η
	Μηδενική προκατάληψη σε ολόκληρο το εύρος θερμοκρασιών	-40 oC ~ 85 oC, 10 δευτερόλεπτα ομαλή, rms		0.03		Ο/η
	Τυχαίο περπάτημα	1β		0.26		o/√h
	Μηδενική επαναληψιμότητα μεροληψίας	1β		100		Ο/η
	Θόρυβος εξόδου	Χωρίς φιλτράρισμα, rms		0.135		Ο/η
	Επαναληψιμότητα με συντελεστή κλίμακας	1β		0.1		%
	Μη γραμμικότητα του συντελεστή κλίμακας	FS=450 o/s		0.01		% FS
	Διάφρασμα ζώνης (-3 dB)			330		Hz
	Διασταυρούμενη ζεύξη			0.1		%
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης	Διαμορφωτέος (μέγιστο ± 40)		± 18		g
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.07		μg
	Μηδενική προκατάληψη σε ολόκληρο το εύρος θερμοκρασιών	-40 oC ~ 85 oC, 10 δευτερόλεπτα ομαλή, rms		5		μg
	Τυχαίο περπάτημα	1β		0.029		m/s/√h
	Μηδενική επαναληψιμότητα μεροληψίας	1β		5		μg
	Θόρυβος εξόδου	Χωρίς φιλτράρισμα, rms		1		μg
	Επαναληψιμότητα με συντελεστή κλίμακας	1β		0.1		%
	Μη γραμμικότητα του συντελεστή κλίμακας	FS=10g		0.1		% FS
	Διάφρασμα ζώνης (-3 dB)			330		Hz
	Διασταυρούμενη ζεύξη			0.1		%
Μαγνητόμετρος	Δυναμικό εύρος μέτρησης			±2.5		Γκάους
	Αισθησία			0.1		μαγκάους/LSB
	Μη γραμμικότητα			0.5		% FS
Βαρόμετρος	Πεδίο πίεσης		300		1100	mbar
	Αισθησία			6.1 × 10^{- 7}		mbar/LSB
	Συνολικό λάθος			4.5		mbar
	Σχετικό σφάλμα			2.5		mbar
	Μη γραμμικότητα			0.1		% FS
Διασύνδεση επικοινωνίας	1 σπι	Συχνότητα ρολογιού εισόδου			15	MHz
Διασύνδεση επικοινωνίας
Ηλεκτρικά χαρακτηριστικά	Τετάρτη	Δ.Σ.	2.5	3.3 ± 10%	5	V
	Κατανάλωση ενέργειας			0.6	1	W
	Ρίππλ	Π-Π			100	mV
	βάρος			48±2		g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας	Μεταβαλλόμενη	-40		85	oC
	θερμοκρασία διατήρησης		-55		85	oC
	δονήσεις			10~2000Hz,6.06g
	Σοκ			5000 γραμμάρια,0.1ms

Διάσταση

Μονάδα μέτρησης αδράνειας ελαφρού βάρους 6 Άξονας αισθητήρας αδράνειας με ευρεία εμβέλεια KT-EX 9-2 0

Συσκευή & Μεταφορά

Μονάδα μέτρησης αδράνειας ελαφρού βάρους 6 Άξονας αισθητήρας αδράνειας με ευρεία εμβέλεια KT-EX 9-2 1

Μονάδα μέτρησης αδράνειας ελαφρού βάρους 6 Άξονας αισθητήρας αδράνειας με ευρεία εμβέλεια KT-EX 9-2 2

Μονάδα μέτρησης αδράνειας ελαφρού βάρους 6 Άξονας αισθητήρας αδράνειας με ευρεία εμβέλεια KT-EX 9-2 3
