Γυροσκόπιο με υψηλή προσαρμοστικότητα στο περιβάλλον για τακτικά και βιομηχανικά UAV

Name: Γυροσκόπιο με υψηλή προσαρμοστικότητα στο περιβάλλον για τακτικά και βιομηχανικά UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU200J
Price: 3,003.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	IMU200J
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Λ/Κ,Τ/Τ
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Σειρά γυροσκοπίων:

±500°/s

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

4°/h

Πεδίο ακρίβειας:

± 16g

Σταθερότητα πόλωσης επιταχυνσιόμετρου:

0.2 mg (ALLAN)

Διασύνδεση επικοινωνίας:

1 κανάλι RS422

Διάφραση ζώνης:

200HZ

Βάρος:

≤ 45 g

Μέγεθος:

44.8*38.6*13.5mm

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Βιομηχανικό μη επανδρωμένο αεροσκάφος IMU επιταχυνόμετρο Γυροσκάφος

Τακτικό UAV IMU Γυρομετρητή Γυρομετρητή

Υψηλή προσαρμοστικότητα στο περιβάλλον IMU Γυρομετρητής

Περιγραφή προϊόντος

Γυροσυσκευές με υψηλή προσαρμοστικότητα στο περιβάλλον για τακτικά και βιομηχανικά UAV

Περιγραφή του προϊόντος

Το IMU200J είναι μια μονάδα μέτρησης αδράνειας (IMU) βασισμένη στην τεχνολογία μικροεπεξεργασίας (MEMS), με ενσωματωμένο γυροσκόπιο MEMS υψηλών επιδόσεων και επιταχυνόμετρο MEMS,που παράγει 3 γωνιακές ταχύτητες και 3 επιτάξεις.
Το IMU200J έχει υψηλή αξιοπιστία και ισχυρή προσαρμοστικότητα στο περιβάλλον.
χρησιμοποιείται ευρέως σε τακτικά και βιομηχανικά UAV, έξυπνα πυρομαχικά, αναζητητές και άλλους τομείς.

Οι κύριοι τομείς εφαρμογής του περιλαμβάνουν:

* Τακτικό και Βιομηχανικό UAV
* Έξυπνα πυρομαχικά
* Αναζητητής

Κύρια λειτουργία

1. Τριάξιο ψηφιακό γυροσκόπιο:

1 Δυναμική περιοχή μέτρησης:± 500o/s
②Σταθερότητα μηδενικής προκατάληψης: 1°/h

2Τριαξικό ψηφιακό επιταχυνόμετρο:
①Δυναμικό εύρος μέτρησης:± 16g
2 Σταθερότητα μηδενικής μεροληψίας: 0, 07 mg (ALLAN) ·

3Υψηλή αξιοπιστία: MTBF > 20000h.
4Εγγυημένη ακρίβεια εντός του πλήρους εύρους θερμοκρασίας (-40 oC ~ 70 oC):
ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων·
5. Κατάλληλο για εργασία υπό ισχυρές συνθήκες δονήσεων·
6Διασύνδεση 1 κανάλι UART, 1 κανάλι SPI, 1 κανάλι CAN.

Τεχνικές παραμέτρους

Παράμετρος		Προϋποθέσεις δοκιμής	Τυπική αξία	Μονάδα
Γυροσκόπηση	Δυναμικό εύρος μέτρησης	-	± 500	Ο/η
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan (περίοδος 500 °/s, κανονική θερμοκρασία)	4	Ο/η
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (-40 oC ~ + 80 oC, σταθερή θερμοκρασία)	20	Ο/η
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης	≤±0.1	Ο/η
		Μηδενική διακύμανση κλίσης σε ολόκληρο το εύρος θερμοκρασίας (μέσος όρος 1 s)	±0.07	Ο/η
		Επαναληψιμότητα μηδενικής προκατάληψης	0.012	Ο/η
		Επίδραση της γραμμικής επιτάχυνσης στην παρεκκλίσεις	0.002	o/s/g
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας	0.2	% FS
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας	0.05	% FS
	Απόφαση		0.005	°/s
	Στρογγυλό τυχαίο περπάτημα	-	0.06	°/√hr
	Διάφραση ζώνης	-	220	Hz
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης	-	±16	g
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan (περίοδος 16g, κανονική θερμοκρασία)	0.2	μg
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (-40 oC ~ + 80 oC, σταθερή θερμοκρασία)	1	μg
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης	±2	μg
		Αλλαγή μηδενικής μεροληψίας σε ολόκληρο το εύρος θερμοκρασιών	±2	μg
		Ξεκίνηση επαναληψιμότητας	0.2	μg
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας	0.2	%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας	0.05	% FS
	Ταχύτητα τυχαίο περπάτημα	-	0.08	m/s/√hr
	Διάφραση ζώνης	-	200	Hz
Διασύνδεση επικοινωνίας	1 διαδρομή SR422	Ποσοστό Baud	460.8	MHz
Ηλεκτρικά χαρακτηριστικά	Τετάρτη	-	5±0.5	V
	Κατανάλωση ενέργειας	-	1.5	W
	Ρίππλ	Π-Π	150	mV
Διαρθρωτικά χαρακτηριστικά	Μέγεθος	-	44.8×38.6×13.5	μμ
Διαρθρωτικά χαρακτηριστικά	Βάρος	-	45±1	g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας	-	-40~80	oC
	Θέρμανση αποθήκευσης	-	-45~85	oC
	Δονήσεις	-	20~2000Hz,6.06g
	Επιπτώσεις	-	1000 g,0.5ms
Αξιόπιστη	ΜΤΠΔ	-	20000	h
Αξιόπιστη	Διαρκής εργάσιμος χρόνος	-	120	h

Σχεδιασμός περίγραμμα

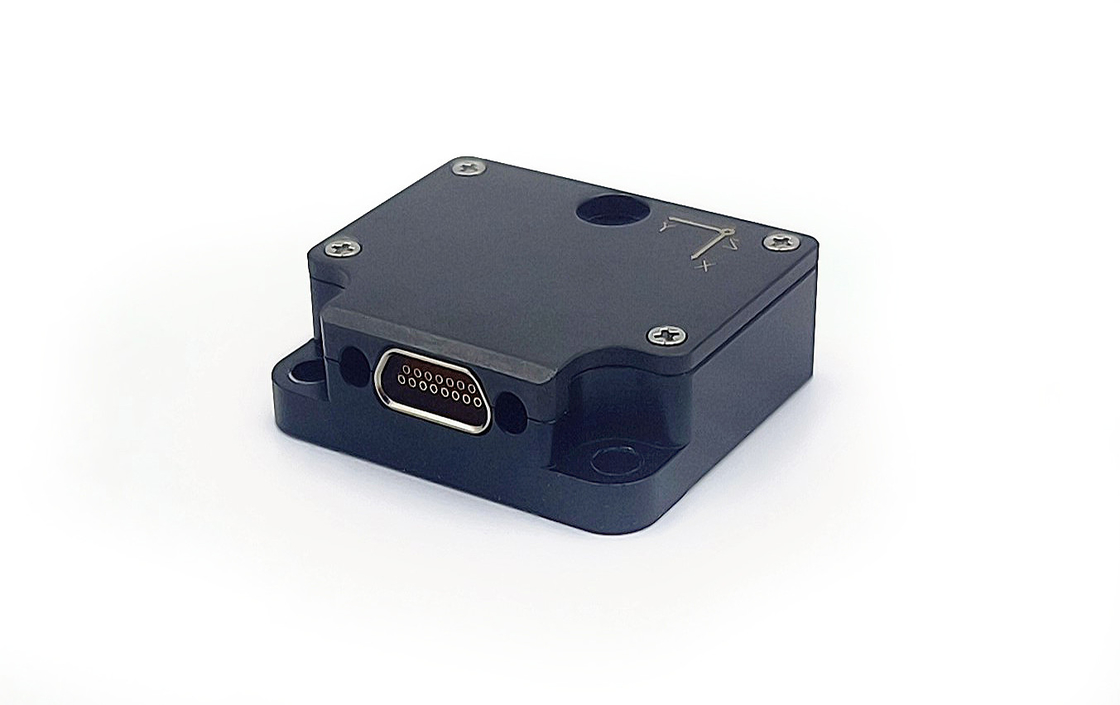

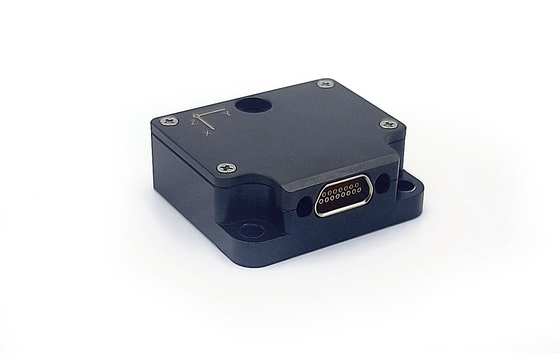

Λεπτομερή φωτογραφία

Πληρωμή και αποστολή

Γυροσκόπιο με υψηλή προσαρμοστικότητα στο περιβάλλον για τακτικά και βιομηχανικά UAV 3

Γυροσκόπιο με υψηλή προσαρμοστικότητα στο περιβάλλον για τακτικά και βιομηχανικά UAV 4

Γυροσκόπιο με υψηλή προσαρμοστικότητα στο περιβάλλον για τακτικά και βιομηχανικά UAV 5
