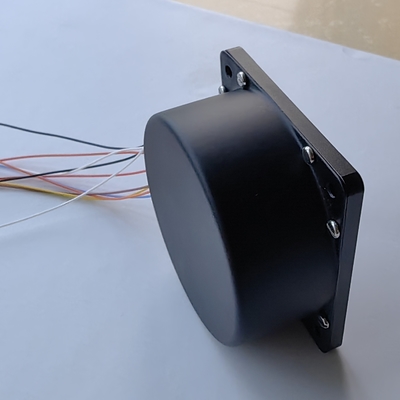

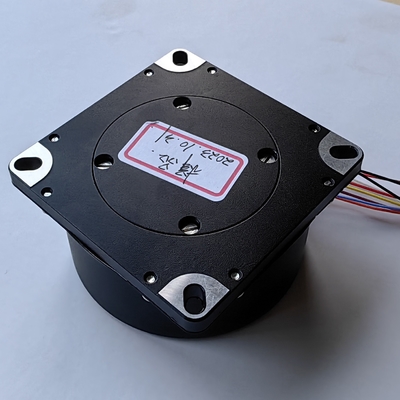

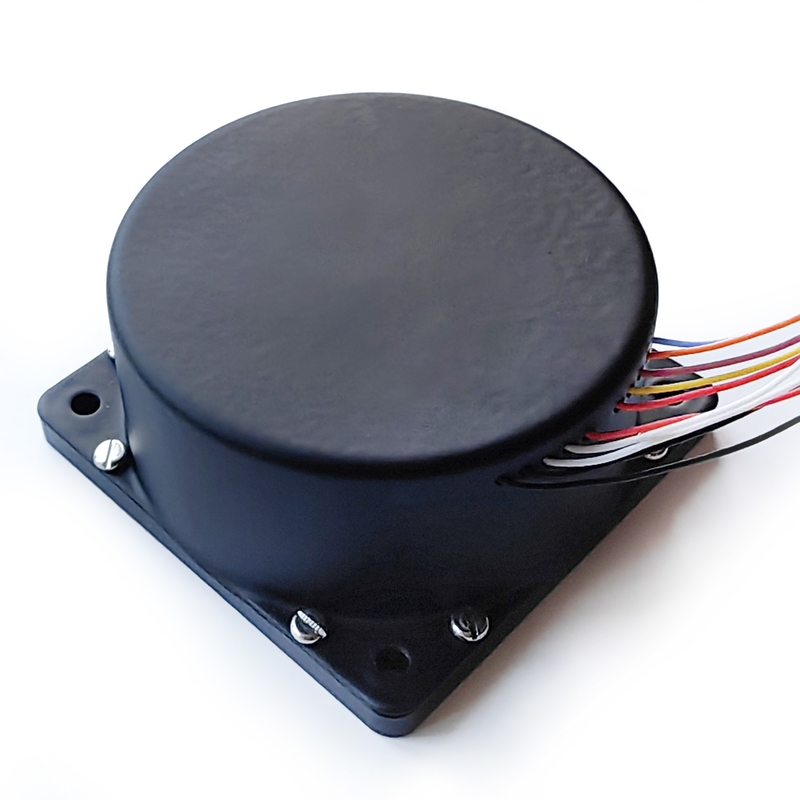

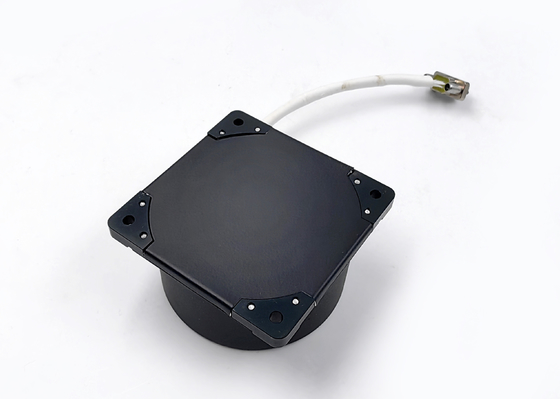

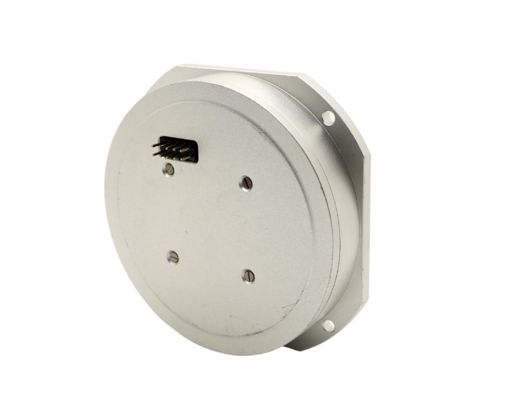

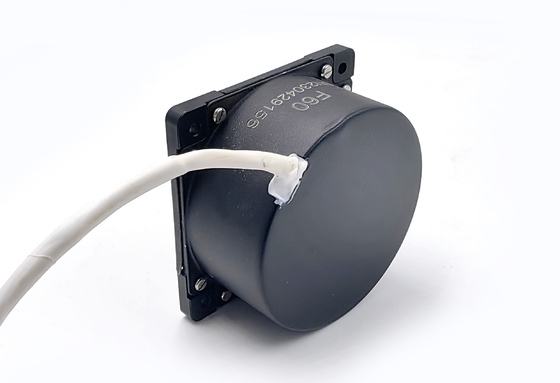

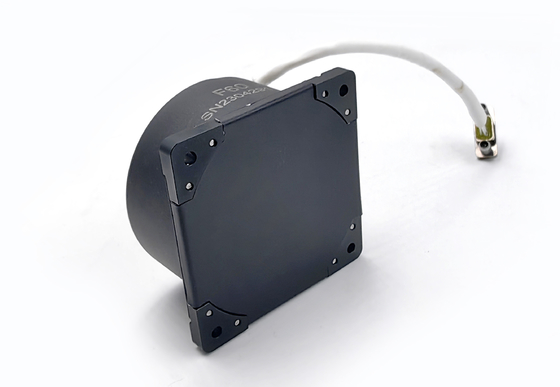

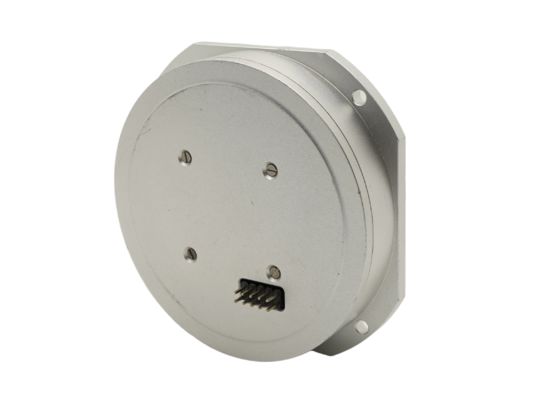

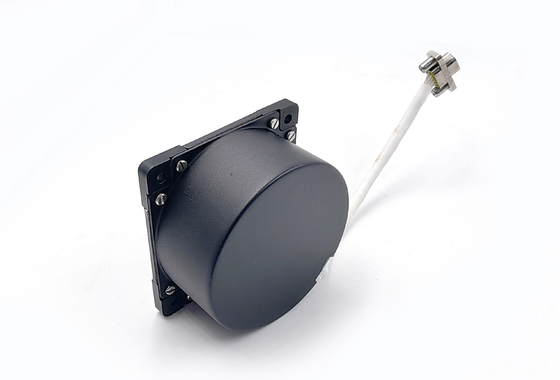

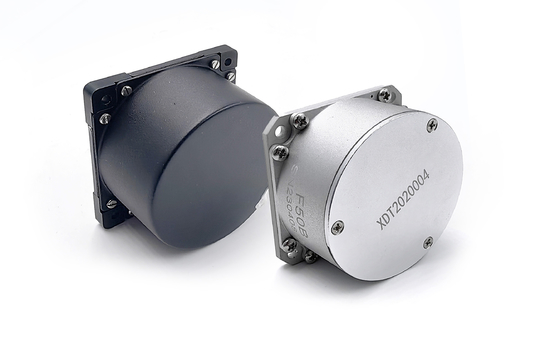

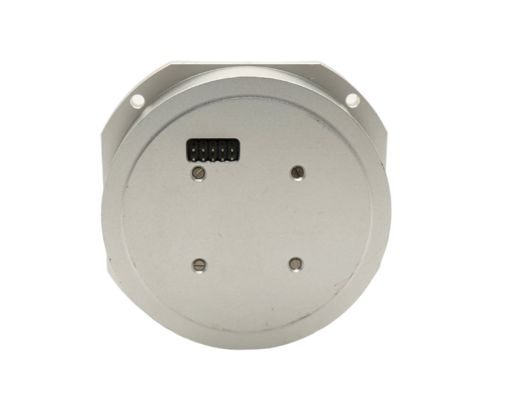

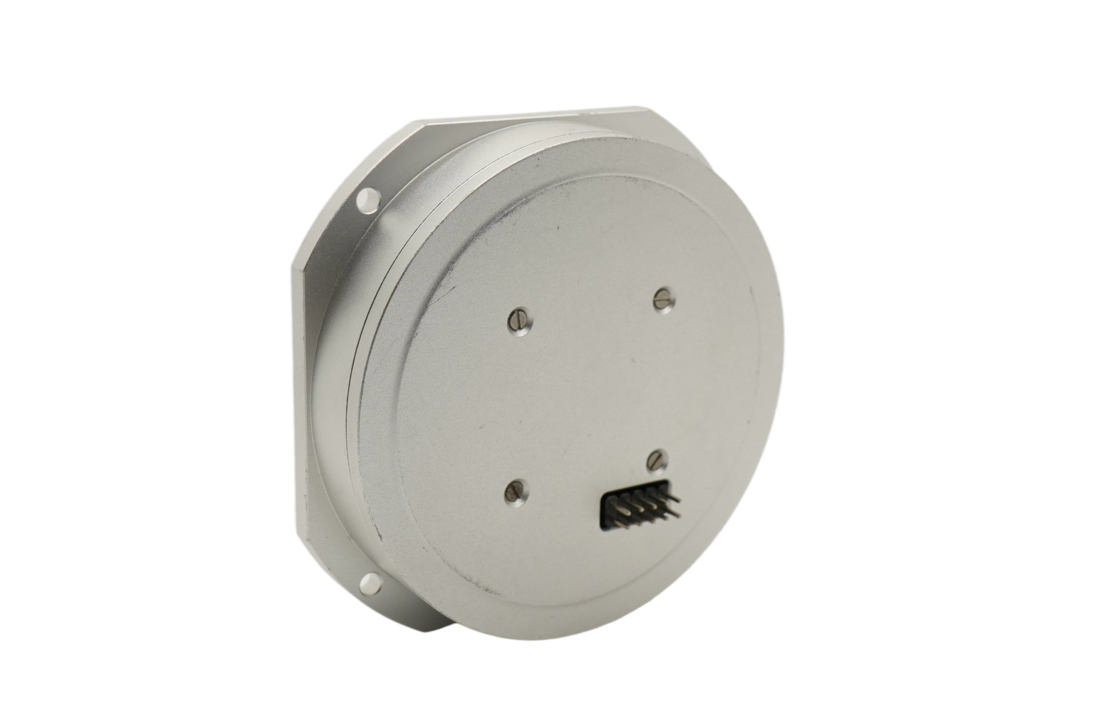

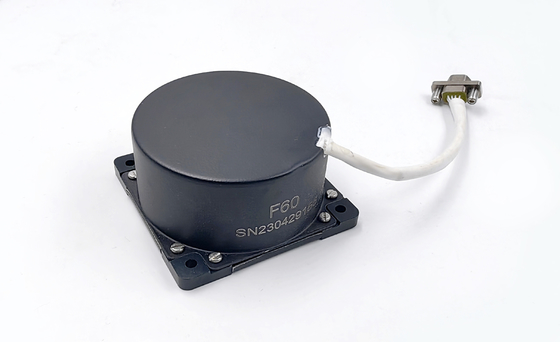

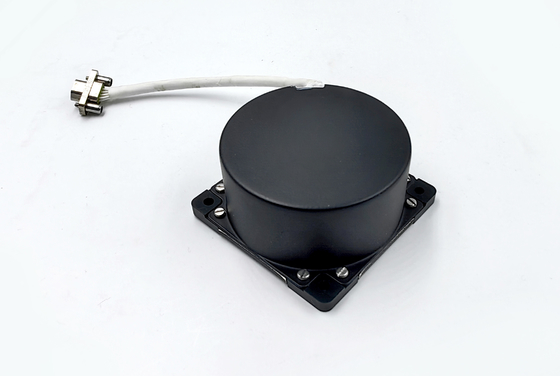

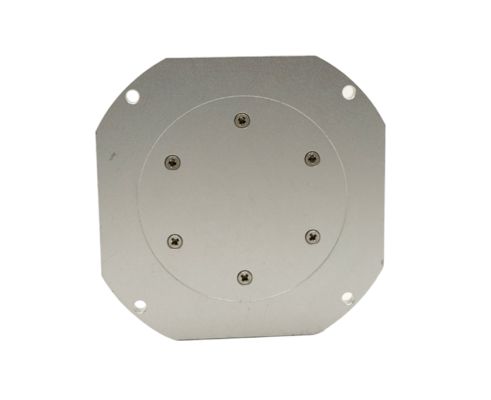

Ψηφιακή λειτουργία κλειστού βρόχου Γυροσκόπιο οπτικών ινών Χαμηλή μηδενική σαφήνεια

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	F70Α
MOQ:	1 PCS
τιμή:	US$3,150.00~3,250.00
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	500 τεμάχια το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Σενζέν, Κίνα

Πιστοποίηση:

Πεδίο μέτρησης:

±400~±800°/s

μηδενική σταθερότητα μεροληψίας:

≤ 0,05°/h, 10 δευτερόλεπτα

Επαναληψιμότητα μηδενικής προκατάληψης:

≤0.05°/h

Συντελεστής τυχαίας βάδισης:

≤ 0,005°/√h

Μη γραμμικότητα συντελεστή κλίμακας:

≤50ppm

Επαναληψιμότητα με συντελεστή κλίμακας:

≤50ppm

Ασυμμετρία του συντελεστή κλίμακας:

≤50ppm

Ωρα έναρξης:

≤1s

Διάφραση ζώνης:

500Hz

Ηλεκτρική τροφοδοσία:

±5±0,15V

Δύναμη:

≤6W

Θερμοκρασία λειτουργίας:

-40~+70°C

Θέρμανση αποθήκευσης:

-55~+85°C

Δονήσεις:

20~2000Hz, 0,06g2/Hz

Αντίκτυπος:

30g, 11ms

Ποσοστό Baud:

921600 (προσαρμόσιμα) μονάδες βάσης

Τρόπος εξόδου:

Rs-422

Συνδετήρας:

J30J-15TJL/(Διαμορφώσιμο)

Συνολικές διαστάσεις:

70mm*70mm*30mm

Εγκατάσταση:

62mm*62mm

Συσκευασία λεπτομέρειες:

σφουγγάρι και κουτί

Δυνατότητα προσφοράς:

500 τεμάχια το μήνα

Επισημαίνω:

Γυροσκόπιο οπτικών ινών χαμηλής μηδενικής μεροληψίας

Γυροσκόπιο οπτικών ινών κλειστού βρόχου

Γυροσυσκευή με κλειστή βρόχη οπτικών ινών

Περιγραφή προϊόντος

Βασικές πληροφορίες.

Σχήμα αριθ.

Επενδύσεις

Μετρώντας τις ποσότητες των σχισμών

Μονό

Αξία ακρίβειας

00,05 βαθμοί/ώρα

Αξιολόγηση ΙΠ

Διάκριση IP67

Πιστοποίηση

Προσαρμοσμένο

Πεδίο μέτρησης

800 βαθμοί/S

Σταθερότητα της προκατάληψης

00,05 βαθμοί/ώρα

Συντελεστής τυχαίας πορείας

00,005 βαθμοί/ώρα.

Ηλεκτρική τροφοδοσία

Ποσοστό Baud

115200~921600Hz

Πακέτο μεταφοράς

Σφουγγάρι και κουτί

Προδιαγραφές

70 mm × 70 mm × 32 mm

Κωδικός ΕΣ

9031809090

Κατανάλωση

500/μήνα

Περιγραφή του προϊόντος

Μεγάλο εύρος ζώνης οπτική ίνα Γυροσκόπιο υψηλής ακρίβειας Σύντομο χρόνο ενεργοποίησης

Το γυροσκόπιο οπτικών ινών είναι ένα είδος αισθητήρα ινών ευαίσθητο στο γωνιακό ρυθμό.το κύμα φωτός που εκπέμπεται από την πηγή φωτός διαιρείται σε δύο από τον διαχωριστή δέσμης, και οι δύο ακτίνες φωτός θα είναι κατά μήκος των κατευθύνσεων προς τα εμπρός και προς τα πίσω αντίστοιχα.

Δομή και χαρακτηριστικά του προϊόντος
Η δομή του γυροσκόπου υιοθετεί ένα τυπικό σχήμα σχεδιασμού δομής δαχτυλίδας οπτικών ινών και από το ολοκληρωμένο σχέδιο μικροποίησης, τη δομική σταθερότητα (αντίσταση σε κρούσεις και δονήσεις),Αντι-αρνητικό, η δομική συμμετρία, η ευκολία εγκατάστασης και η θερμική σχεδίαση (χαρακτηριστικά θερμοκρασίας) και άλλες πτυχές εξετάστηκαν, και η υπάρχουσα δομή του γυροσκόπου βελτιστοποιήθηκε και σχεδιάστηκε.

κύριες παράμετροι του γυροσκάφους
Παράγοντας κλίμακας μη γραμμικότητας: ≤ 50 ppm (1σ)
Ασυμμετρία του συντελεστή κλίμακας: ≤50ppm (1σ)
Επαναληψιμότητα με συντελεστή κλίμακας: ≤ 50 ppm (1σ)
Δυναμικό εύρος:±300°/s
Σταθερότητα μηδενικής προκατάληψης: ≤0.05°/h (1σ)
Μηδενική επαναληψιμότητα μεροληψίας: ≤0.05°/h (1σ)
Συντελεστής τυχαίας πορείας: ≤0.005°/√h
Διάταξη ζώνης: ≥200Hz
Βάρος: ≤ 250 g

Διασύνδεση

Αριθμός κόμβου	Ορισμός	Σημείωση
1	+5V	+5V είσοδος ισχύος
2	+5V	+5V είσοδος ισχύος
3	-5V	-5V ισχύς εισόδου
4	-5V	-5V ισχύς εισόδου
5	±5VGND	Ηλεκτρική γωνία (Σημείωση: δεν πρέπει να συνδέεται με το γυροσκόπιο)
6	±5VGND	Ηλεκτρική γωνία (Σημείωση: δεν πρέπει να συνδέεται με το γυροσκόπιο)
7	T+	Σήμα εξόδου ζυροκίνησης+
18	- Τι;	Σήμα εξόδου ζυροκίνησης...
το υπόλοιπο	Απενεργοποίηση
