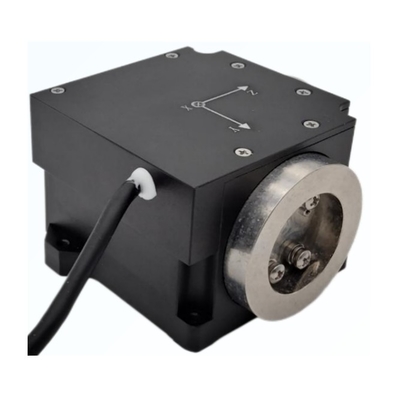

Τακτικό βαθμό Τρίτου Άξονα Υψηλής ακρίβειας Γυροσκόπιο Φυτικής Οπτικής Ινερσίας Αισθητήρα πλοήγησης

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	3OG-40M
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πεδίο μέτρησης:

±500/±800°/s

σταθερότητα μηδενικής προκατάληψης:

≤0,3°/ώρα

Επαναληψιμότητα μηδενικής προκατάληψης:

≤0,3°/ώρα

Μη γραμμικότητα συντελεστή κλίμακας:

≤50ppm

Διάφραση ζώνης:

≥ 200 Hz

Μηδενική ευαισθησία στην προκατάληψη:

≤ 0,07°/h/g

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Αισθητήρας αδράνειας πλοήγησης Γυροσκόπιο οπτικών ινών

Γυροσκόπιο οπτικών ινών τριών άξων

Γυροσκόπιο οπτικών ινών υψηλής ακρίβειας

Περιγραφή προϊόντος

Τακτικό βαθμό Τρίτου Άξονα Υψηλής ακρίβειας Γυροσκόπιο Φυτικής Οπτικής Ινερσίας Αισθητήρα πλοήγησης

Περιγραφή του προϊόντος

Το 3OG-40M είναι ένας αισθητήρας ακρίβειας υψηλής ακρίβειας αδράνειας που βασίζεται στο οπτικό φαινόμενο Sagnac, σχεδιασμένος για τη μέτρηση της γωνιακής ταχύτητας μιας κινούμενης πλατφόρμας κατά μήκος του ευαίσθητου άξονα της.Στον πυρήνα αυτής της συσκευής είναι ένα προηγμένο δαχτυλίδι οπτικών ινών, η οποία χρησιμεύει ως μονάδα αισθητήρα γωνιακής ταχύτητας.
Χρησιμοποιεί ένα ψηφιακό κυκλώμα ανίχνευσης κλειστού κυκλώματος για την εξαγωγή της οπτικής διαφοράς διαδρομής που δημιουργείται από την παρεμβολή μεταξύ των κυμάτων φωτός που διαδίδονται με την κατεύθυνση των ρολογιών και με την αντίστροφη κατεύθυνση των ρολογιών.Αυτή η διαφορά οπτικής διαδρομήςΈνα εξελιγμένο σύστημα ελέγχου ανατροφοδότησης μετατρέπει αυτό το σήμα σε έξοδο τάσης,που επιτρέπουν τη διαμόρφωση και την αποδιαμόρφωση σε πραγματικό χρόνο.
Μέσω αυτού του προηγμένου μηχανισμού ελέγχου κλειστού κυκλώματος, το 3OG-40M επιτυγχάνει υψηλής ακρίβειας ανίχνευση γωνιακής ταχύτητας με εξαιρετική σταθερότητα και αξιοπιστία.Αυτό το καθιστά ιδανικό για εφαρμογές που απαιτούν ακριβείς μετρήσεις αδράνειας, όπως τα συστήματα πλοήγησης, σταθεροποίησης και ελέγχου κίνησης στους αεροδιαστημικούς, αμυντικούς και βιομηχανικούς τομείς.

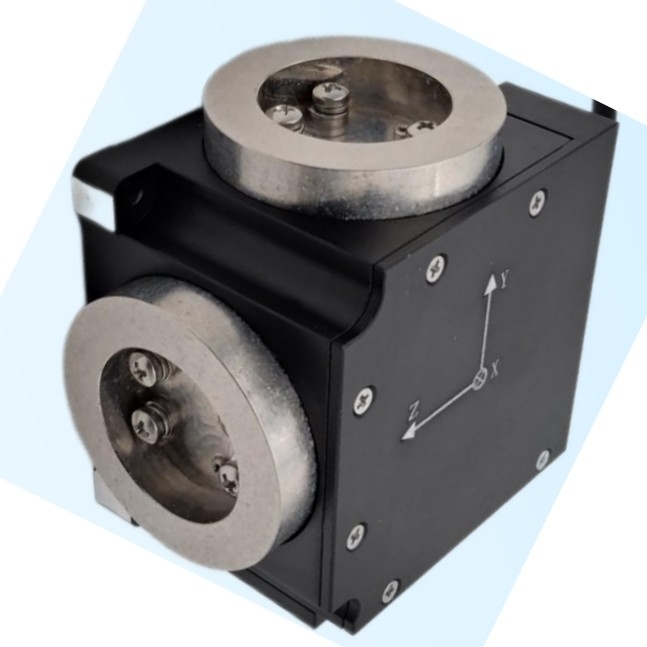

Λεπτομέρειες Εικόνες

Τεχνική παράμετρος

Σειριακή αριθμός	Ελέγχου	Μονάδα	3OG-40	3OG-40M	3OG-56
1	Συνολικές διαστάσεις	χμ	71.5×71.5×45
2	Ώρα έναρξης	S	3	3	3
3	Θέση μηδέν	(°) /h	≤ 1	≤ 1	≤ 1
4	Μηδενική σταθερότητα παραμερισμού θερμοκρασία δωματίου (σταθερή θερμοκρασία)	(°) /h	≤ 0,08 (π.χ. 10 δευτερόλεπτα)	≤ 0,3 (π.χ. 10 δευτερόλεπτα)	≤ 1 (π.χ. 10s)
6	Επαναληψιμότητα μηδενικής προκατάληψης	(°) /h	≤0.08	≤0.3	≤ 1
7	Μηδενική ευαισθησία στην προκατάληψη	(°) /h/g	≤0.05	≤0.07	≤0.1
8	Τυχαίο περπάτημα συντελεστής	() /h1/2	≤0.01	≤0.01	≤0.05
9	Μη γραμμικότητα του συντελεστή κλίμακας	ppm	≤ 20	≤ 50	≤ 100
10	Ασυμμετρία του συντελεστή κλίμακας	ppm	≤ 10	≤ 30	≤ 50
11	Επαναληψιμότητα με συντελεστή κλίμακας	ppm	≤ 20	≤ 50	≤ 100
12	Οριακό όριο	(°) /h	≤0.05	≤0.05	≤0.08
13	Απόφαση	(°) /h	≤0.05	≤0.05	≤0.05
14	Διάφραση ζώνης	Hz	≥ 200	≥ 200	≥ 200
15	Θερμοκρασία λειτουργίας	°C	-45+70	-45+70	-45+70
16	Θέρμανση αποθήκευσης	°C	-55+80	-55+80	-55+80
17	Δυναμικό εύρος	(°) /s	±500/±800	±500/±800	±500/±1000
18	Πρόσθετη τάση	V	+5	+5	+5
19	Δύναμη σταθερής κατάστασης κατανάλωση	W	≤ 4	≤ 4	≤ 4
20	Η πλήρης θερμοκρασία σταθερή κατανάλωση ηλεκτρικής ενέργειας	W	≤ 8	≤ 8	≤ 8
21	Ξεκινήστε την άμεση ρεύμα	Α	< 2	< 2	< 2
