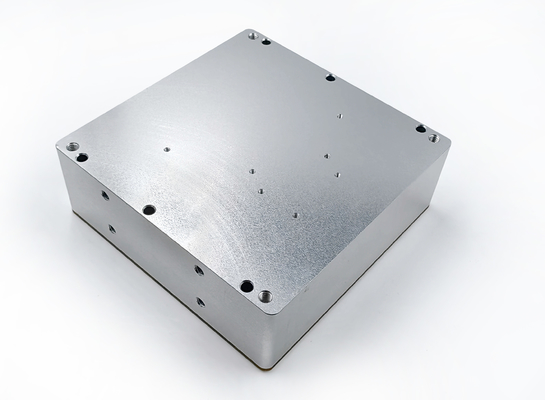

Ενσωματωμένος αισθητήρας FOG τριών αξόνων με συμπαγή δομή

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	3OG-100
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Place of Origin:

China

Πιστοποίηση:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.006°/h (10s smoothing)

Random walk coefficient:

≤0.0002°/√h

Bandwidth:

≥200Hz

Resolution:

≤0.002°/h

Zero bias repeatability:

≤0.002°/h

Scale factor asymmetry:

≤2ppm

Threshold:

≤0.002°/h

Working temperature:

-45~+70℃

Storage temperature:

-55~+80℃

Packaging Details:

sponge and carton

Supply Ability:

500/month

Επισημαίνω:

Ενσωματωμένος αισθητήρας FOG τριών αξόνων

Αντιδιαταραχτικός αισθητήρας FOG

Ο αισθητήρας σύνθετης δομής FOG

Περιγραφή προϊόντος

1Γενική εικόνα του προϊόντος
Το ενσωματωμένο γυροσκόπιο οπτικών ινών 3 άξων (FOG, Fiber Optic Gyroscope) είναι ένας αισθητήρας γωνιακής ταχύτητας υψηλής ακρίβειας που βασίζεται στην αρχή της οπτικής παρέμβασης.Ανιχνεύει τη γωνιακή ταχύτητα μετρώντας το φαινόμενο Sagnac που παράγεται όταν το φως εξαπλώνεται κατά μήκος του δακτυλίου οπτικής ινών και παράγει ακριβείς πληροφορίες στάσηςΣε σύγκριση με τα παραδοσιακά μηχανικά γυροσκόπια, το FOG έχει τα πλεονεκτήματα της ασύνθετης, μακροχρόνιας ζωής, υψηλής ακρίβειας και ανθεκτικότητας σε σοκ.καθιστώντας το βασικό συστατικό στα σύγχρονα συστήματα αδρανειακής πλοήγησης και μέτρησης στάσης.
Το ολοκληρωμένο σχέδιο τριών αξόνων σημαίνει ότι το γυροσκόπιο μπορεί να μετρήσει την γωνιακή ταχύτητα στις κατευθύνσεις X, Y και Z ταυτόχρονα,απλούστευση της ολοκλήρωσης του συστήματος και βελτίωση της ακρίβειας της μέτρησης της στάσης, το οποίο χρησιμοποιείται ευρέως στην αεροδιαστημική, την πλοήγηση, τη ρομποτική, τη μέτρηση ακρίβειας και άλλους τομείς.

2Δομή Σύνθεση
Ο αισθητήρας πυρήνα γυροσκόπου οπτικών ινών είναι το βασικό στοιχείο του γυροσκόπου οπτικών ινών, υπεύθυνος για τη μέτρηση της γωνιακής ταχύτητας με βάση το φαινόμενο Sagnac.η μονάδα επεξεργασίας και ελέγχου σήματος ρυθμίζει, αποσυντονίζει, ενισχύει και ψηφιοποιεί τα οπτικά σήματα και παράγει υψηλής ακρίβειας δεδομένα γωνιακής ταχύτητας.

3. Παραμέτροι

Αριθμός σειράς	Ελέγχου	Μονάδα	Τεχνικές απαιτήσεις
1	Ώρα εκκίνησης	σ	3
2	Θέση μηδέν	(°) /h	≤0.3
3	Σταθερότητα μηδενικής παρεκκλίσεως σε θερμοκρασία δωματίου (σταθερή θερμοκρασία)	(°) /h	≤ 0,006 (10 δευτερόλεπτα εξομάλυνσης) ≤ 0,002 (100s εξομάλυνσης)
4	Μηδενική σταθερότητα με αλλαγή θερμοκρασίας (1 °C/min μεταβλητή θερμοκρασία, 100 δευτερόλεπτα ομαλή)	(°) /h	≤0.008
5	Επαναληψιμότητα μηδενικής προκατάληψης	(°) /h	≤0.002
6	Μηδενική ευαισθησία στην προκατάληψη	(°) /h/g	≤0.003
7	Συντελεστής τυχαίας πορείας	(o) /h1/2	≤0.0002
8	Μη γραμμικότητα του συντελεστή κλίμακας	ppm	≤ 5
9	Ασυμμετρία του συντελεστή κλίμακας	ppm	≤ 2
10	Επαναληψιμότητα με συντελεστή κλίμακας	ppm	≤ 5
11	Οριακό όριο	(°) /h	≤0.002
12	Απόφαση	(°) /h	≤0.002
13	Διάφραση ζώνης	Hz	≥ 200
14	Θερμοκρασία λειτουργίας	°C	-45+70
15	Θέρμανση αποθήκευσης	°C	-55+80
16	Δυναμικό εύρος	(°) /s	± 300
17	Πρόσθετη τάση	V	+5
18	Κατανάλωση ισχύος σε σταθερή κατάσταση κανονικής θερμοκρασίας	W	≤4.5
19	Καταναλώσεις ισχύος σταθερής κατάστασης πλήρους θερμοκρασίας	W	≤ 8
20	Ξεκινήστε το στιγμιαίο ρεύμα.	Α	< 2

4. Περιβάλλον παραγωγής

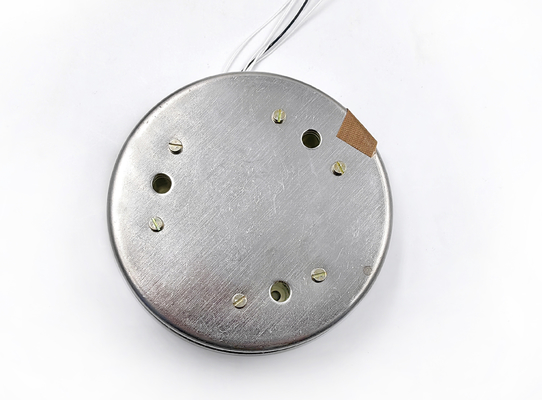

Ενσωματωμένος αισθητήρας FOG τριών αξόνων με συμπαγή δομή 0

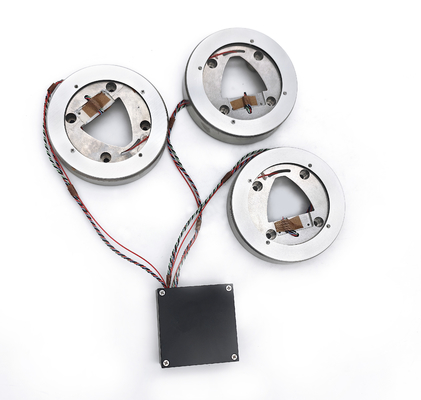

Ενσωματωμένος αισθητήρας FOG τριών αξόνων με συμπαγή δομή 2

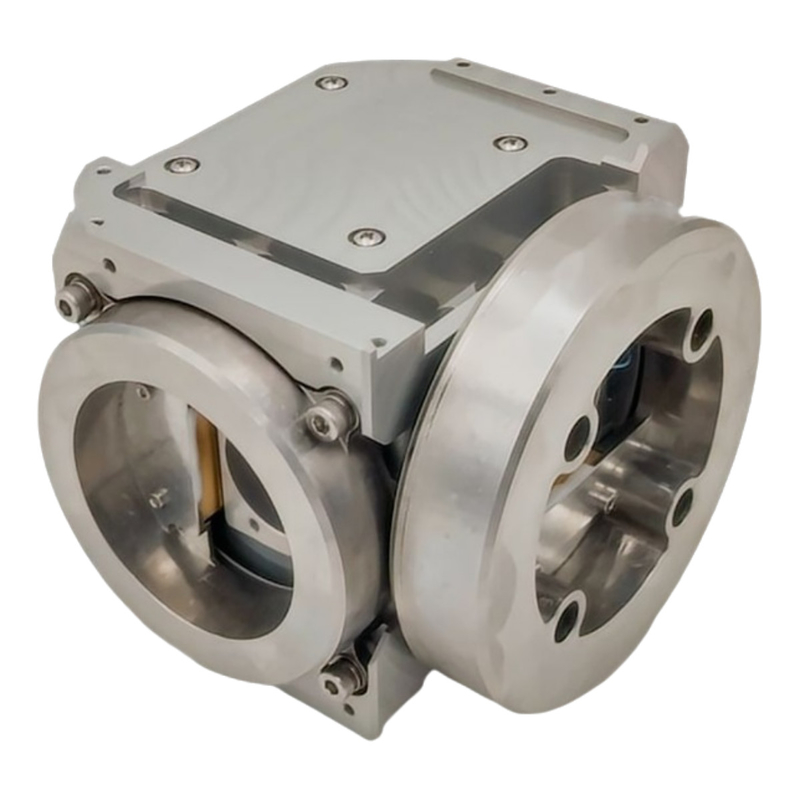

Ενσωματωμένος αισθητήρας FOG τριών αξόνων με συμπαγή δομή 4
