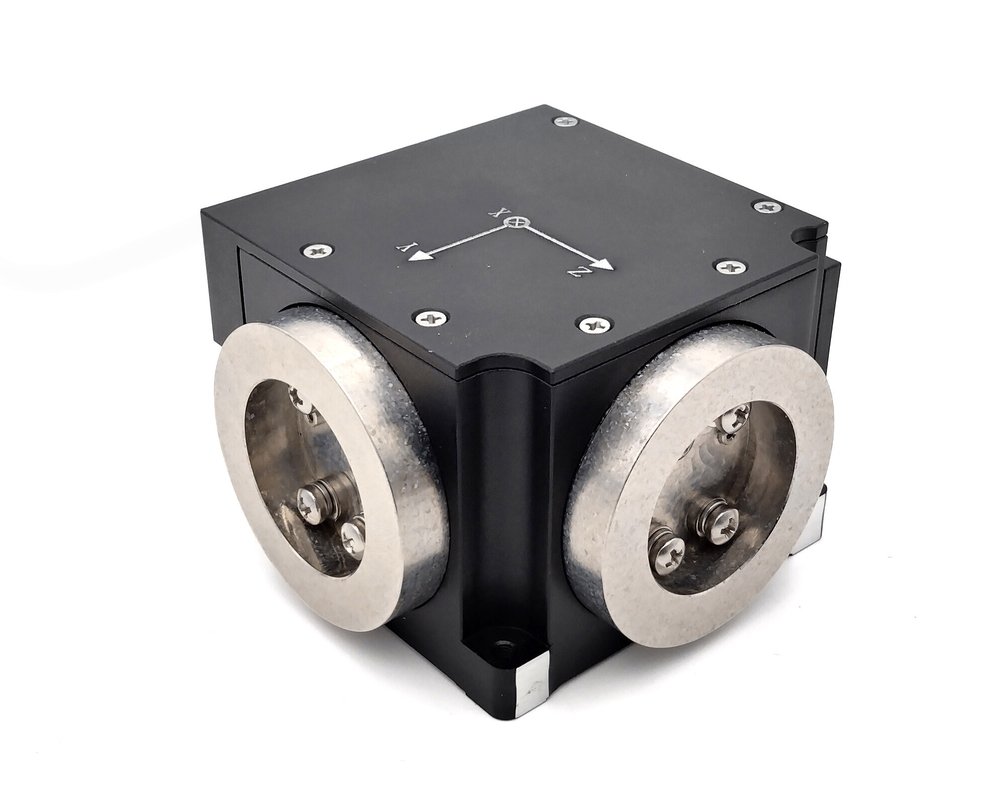

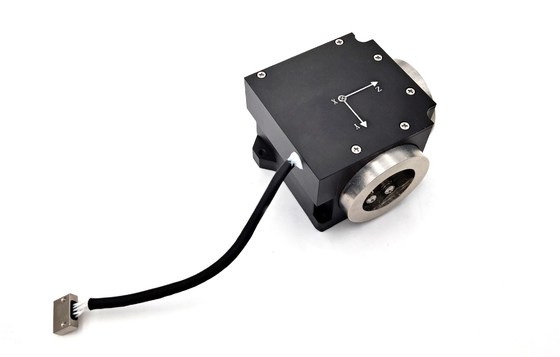

Ψηφιακό κλειστό βρόχο Τριάξονων ολοκληρωμένων οπτικών ινών για πλοήγηση UGV

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	HG4930C
MOQ:	1
τιμή:	7000$
Όροι πληρωμής:	Λ/Κ, Τ/Τ, Western Union
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πεδίο μέτρησης:

±500°/s

σταθερότητα μηδενικής προκατάληψης:

00,3°/ώρα

Επαναληψιμότητα μηδενικής προκατάληψης:

00,3°/ώρα

Μη γραμμικότητα συντελεστή κλίμακας:

≤50ppm

Διάφραση ζώνης:

≥ 200 Hz

Μηδενική ευαισθησία στην προκατάληψη:

≤ 0,07°/h/g

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Οπτική ίνα για πλοήγηση UGV

Τριάξονες γυροσκόπες οπτικών ινών

Γυροσκόπιο κλειστού βρόχου με οπτική ίνα

Περιγραφή προϊόντος

Περιγραφή του προϊόντος

TG-40Mείναι ένας αισθητήρας αδρανειακού γωνιακού ρυθμού βασισμένος στο οπτικό φαινόμενο Sagnac, ο οποίος χρησιμοποιείται για τη μέτρηση της γωνιακής ταχύτητας του φορέα κατά μήκος του ευαίσθητου άξονα του προϊόντος.Μια μονάδα ανίχνευσης γωνιακής ταχύτητας του προϊόντος είναι ένα δαχτυλίδι οπτικών ινών, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, και εν τω μεταξύ ένα σήμα τάσης που μετατρέπεται από ένα σήμα διαφοράς οπτικής διαδρομής υποβάλλεται σε ανατροφοδότηση και έλεγχο κλειστού βρόχου, έτσι ώστε να πραγματοποιείται η διαμόρφωση και η αποδιαμόρφωση του σήματος,και επιτυγχάνεται ο σκοπός της υψηλής ακρίβειας ανίχνευσης σήματος γωνιακής ταχύτητας.Αποτελείται από οπτική μονάδα ανίχνευσης γωνιακής ταχύτητας και μονάδα ανίχνευσης σήματος, παρέχοντας πληροφορίες γυροειδούς γωνιακής αύξησης και πληροφορίες εσωτερικής θερμοκρασίας.είναι κυρίως κατάλληλα για εφαρμογές όπως σύστημα αδρανειακής πλοήγησης μεσαίας και υψηλής ακρίβειας, σύστημα θέσης και προσανατολισμού, σύστημα σταθεροποίησης σερβοεξοπλισμού κλπ.

Σύνθεση

α) Το τμήμα του κιβωτίου κυκλώματος αποτελείται από φωτεινή πηγή ινών με ντόπινγκ ερβίου, κύκλωμα ανίχνευσης και ελέγχου σήματος, σύνδεσμο ινών και φωτοηλεκτρικό ανιχνευτή.

β) Το τμήμα της κεφαλής του μετρητή ανίχνευσης αποτελείται από μια τροχιά οπτικών ινών και έναν οδηγό κυμάτων Y.

(Γ) Αντίστοιχα δομικά μέρη και θήκη προστασίας του γυροσκόπου.

Εμφάνιση και διάσταση εγκατάστασης

(α)Συνολικές διαστάσεις

Συνολική διάσταση (mm):71.5 mm ± 0,1 mm * 71,5 mm ± 0,1 mm * 45,0 mm ± 0,1 mm (L * W * H, συμπεριλαμβανομένης της κεφαλής του μετρητή) ·

(β)Διαστάσεις εγκατάστασης

Μέγεθος εγκατάστασης (mm):58.5 mm ± 0,1 mm * 53,0 mm ± 0,1 mm * 52,5 mm ± 0,1 mm * 44,5 mm ± 0,1 mm, θέση τρύπας 4 * Φ3.5

Βάρος

Συνολικό βάρος του προϊόντος 370g±10g.

Τεχνικές παραμέτρους

Αριθμός σειράς	Ελέγχου	Μονάδα	Τεχνικές απαιτήσεις
1	Ξεκινήστε.- Πάνω. χρόνος	σ	3
2	Σταθερότητα μηδενικής μεροληψίας (10 δευτερόλεπτα εξομάλυνσης)	(°) /h	≤0.3
3	Επαναληψιμότητα μηδενικής προκατάληψης	(°) /h	≤0.3
4	Συντελεστής τυχαίας πορείας	(o) /h1/2	≤0.01
5	Σκηνομετρικός παράγοντας-γραμμικότητα	ppm	≤ 50
6	Επαναληψιμότητα με συντελεστή κλίμακας	ppm	≤ 50
7	Θερμοκρασία λειτουργίας	°C	-45~+70
8	Θέρμανση αποθήκευσης	°C	-55~+80
9	Δυναμικό εύρος	(°) /s	± 500
10	Πρόσθετη τάση	V	+5V
11	Κατανάλωση ισχύος σταθερής κατάστασης (πλήρης θερμοκρασία)	W	≤ 8

Σχεδιασμός περίγραμμα
