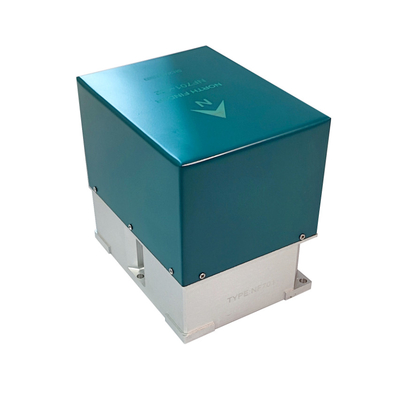

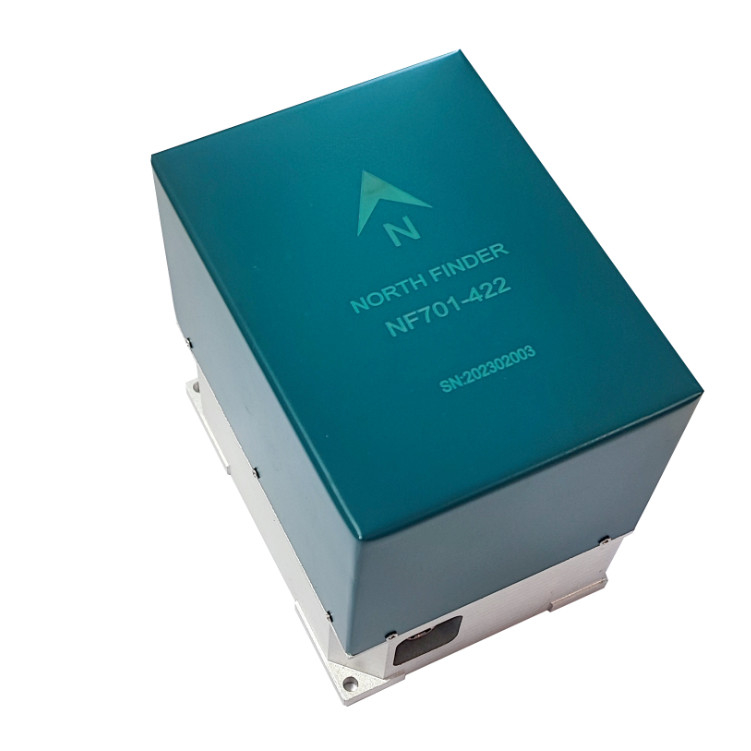

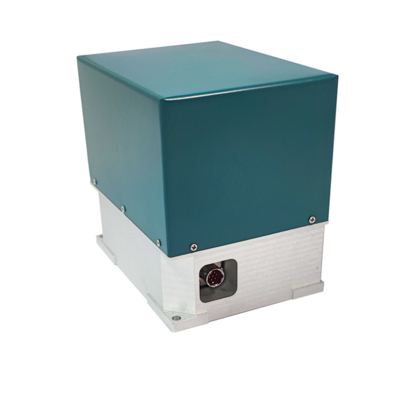

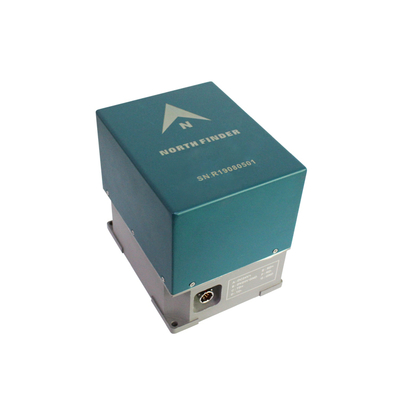

Αντιμαγνητικό Οπτικό Γυροσκόπιο Βόρειος Αναζητητής Γυροσκόπιο Αναζήτησης Βορρά

Περιγραφή του προϊόντος

Το γυροσκόπιο βορειοαναζητητή με οπτική ίνα χρησιμοποιείται κυρίως για την ταχεία και αυτόνομη προσδιορισμό της πραγματικής βόρειας κατεύθυνσης,για την απόκτηση της ταχύτητας γωνίας περιστροφής της γης μέσω της παρακολούθησης με γυροσκόπιο οπτικών ινών, με την επίλυση του σήματος της ταχύτητας γωνίας περιστροφής της γης, με τον υπολογισμό της συμπεριληφθείσας γωνίας μεταξύ του κύριου άξονα του γυροσκόπου και της πραγματικής βόρειας κατεύθυνσης της γης,και παρέχει πληροφορίες για τον ακτινοβολία και τη στάση για ένα μεταφορέα.

Το γυροσκόπιο οπτικών ινών βορειοαναζητητή είναι ένα ηλεκτρομηχανικό ολοκληρωμένο προϊόν, το οποίο αποτελείται από γυροσκόπιο οπτικών ινών, επιταχυνόμετρο, μηχανική συσκευή ελέγχου περιστροφής και ενσωματωμένο υπολογιστή.

Τεχνικές παραμέτρους

Α) Χρόνος αναζήτησης βόρεια: ≤ 3 λεπτά.
Β) Ακριβότητα αναζήτησης βορρά (1σ): ≤ 0,3 ° (NF701A) ≤ 0,5 ° (NF701B)
Γ) Οριζόντια ακρίβεια: ≤ 0,05 ° (1σ).
Δ) Περιφέρεια: ≤ 0,5 ° (1σ)
Ε) Βάρος: ≤ 2 kg.
Φ) Δυναμική παροχή: DC 12V ~ 24V.
Γ) κατανάλωση ενέργειας: 15 W (αύξηση μέγιστης ισχύος),
Χ) Διασύνδεση: RS422
Ι) Τρόπος λειτουργίας: ξεκινάει αυτόματη αυτοελέγχουσα μετά την ενεργοποίηση, ελέγχει τη βόρεια αναζήτηση από τον άνω υπολογιστή και στέλνει τα αποτελέσματα της βόρειας αναζήτησης στον άνω υπολογιστή μετά την ολοκλήρωση της βόρειας αναζήτησης.

            1) Θερμοκρασία λειτουργίας: -40 oC ~ + 70 oCoC·
2) Θερμοκρασία αποθήκευσης: -55 oC~ + 85 oC.
3) υγρές και θερμές περιβαλλοντικές συνθήκες: σχετική υγρασία κάτω του 95%.
4) Εμφάνιση: Το μέταλλοβεβαίωςπρόσωποπρέπει να είναι απαλλαγμένα από ruσt, και η επικάλυψη πρέπει να είναι απαλλαγμένη από φουσκάλες, ξεφλούδισμα κ.λπ.

Αντίσταση μόνωσης:the insulation resistance between the independent circuits of the fiber optic  gyroscope north finder and between the circuit and the shell shall not be less than 10 MΩ under standard atmospheric conditions.

ΜΤΒΦ ≥ 1000 ώρες·
MTTR ≤30min.

(5)Εξωτερική διεπαφή

1. Με λειτουργία εξόδου κατά σειρά.
2. Με είσοδο ισχύος DC12 V ~ 24 V.
3. Εξωτερική πρίζα:

Σχεδιασμός περίγραμμα
