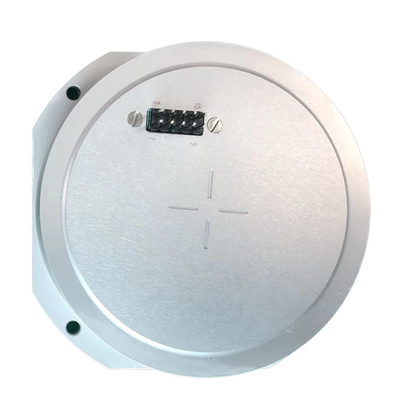

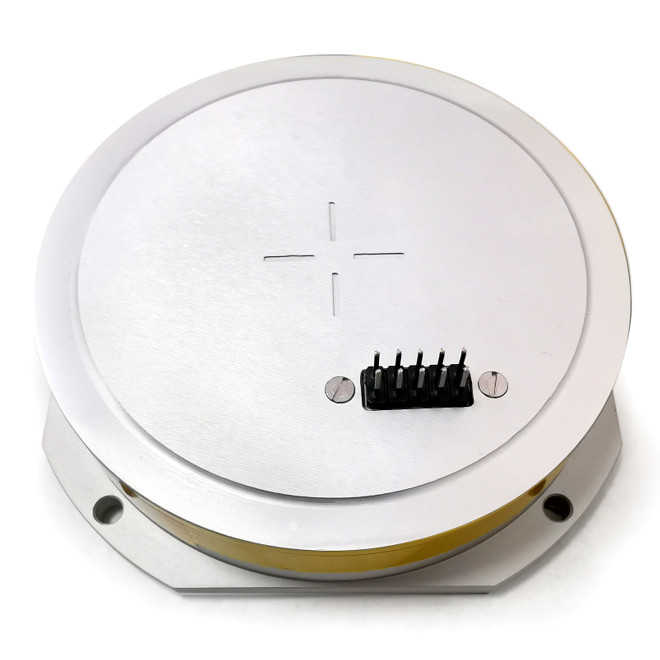

Συμπληκτικό και ελαφρύ οπτικό γυροσκόπιο ινών για οπτοηλεκτρονικές συσκευές VG910

Συμπαγές και ελαφρύ οπτικό γυροσκόπιο ινών για οπτοηλεκτρονικό pod VG910

• Περιγραφή προϊόντος

MFOG-910Το μικρο-νανο οπτικό γυροσκόπιο ινών (εφεξής αναφερόμενο ως αυτό το προϊόν) είναι ένας αισθητήρας γωνιακής ταχύτητας που ενσωματώνει οπτική, μηχανική και ηλεκτρονικά. Βασίζεται στο φαινόμενο Sagnac, ενσωματώνει μια ποικιλία μικρο-νανο ινών και πραγματοποιεί τη διαδικασία ανίχνευσης ανιχνεύοντας, επεξεργαζόμενο και ανατροφοδοτώντας τη διαφορά φάσης που δημιουργείται από δύο δέσμες φωτός που διαδίδονται σε αντίθετες κατευθύνσεις.

Αυτό το προϊόν αποτελείται κυρίως από εξαρτήματα οπτικής διαδρομής, εξαρτήματα κυκλώματος και δομικά εξαρτήματα. Έχει τα χαρακτηριστικά απλής δομής, χωρίς κινούμενα μέρη, χωρίς φθαρμένα μέρη, γρήγορη εκκίνηση, μικρό μέγεθος, μικρό βάρος και ούτω καθεξής. Και μπορεί να εφαρμοστεί σε αυτόν τον έλεγχο στάσης και τη μέτρηση του φορέα.

• Σύνθεση


A) ένα συγκρότημα οπτικής διαδρομής;

B) Πίνακας κυκλώματος σήματος ανίχνευσης και ελέγχου;

Γ) Σκελετός οπτικών ινών, κέλυφος και άλλα δομικά μέρη

• Παράμετρος προϊόντος




  Σειριακός αριθμός	Έργο	Δείκτες απόδοσης
  1	Εύρος (°/s)	±240
  2	Συντελεστής κλίμακας (mV/ o /s)	47±5
  3	Μη γραμμικότητα συντελεστή κλίμακας (ppm)	≤1000
  4	Σταθερότητα μηδενικής προκατάληψης (10s, 1σ, o /H)	≤0.8
  5	Επαναληψιμότητα μηδενικής προκατάληψης (1σ, o /H)	≤0.8
  6	Εύρος ζώνης 3dB (Hz)	≥1000
  7	Τυχαία περιπλάνηση ( o /√ H)	≤0.02
  8	Τροφοδοσία (V)	5+0.25 +12
  9	Κατανάλωση ισχύος (W)	≤1.5
  10	Επίδραση (g)	≥1500
  11	Επιτάχυνση (g)	≥70
  12	Διάρκεια ζωής (έτη) (υπολογισμένη αξιολόγηση)	≥15
  13	MTBF (Υπολογισμένη αξιολόγηση)	≥100000
