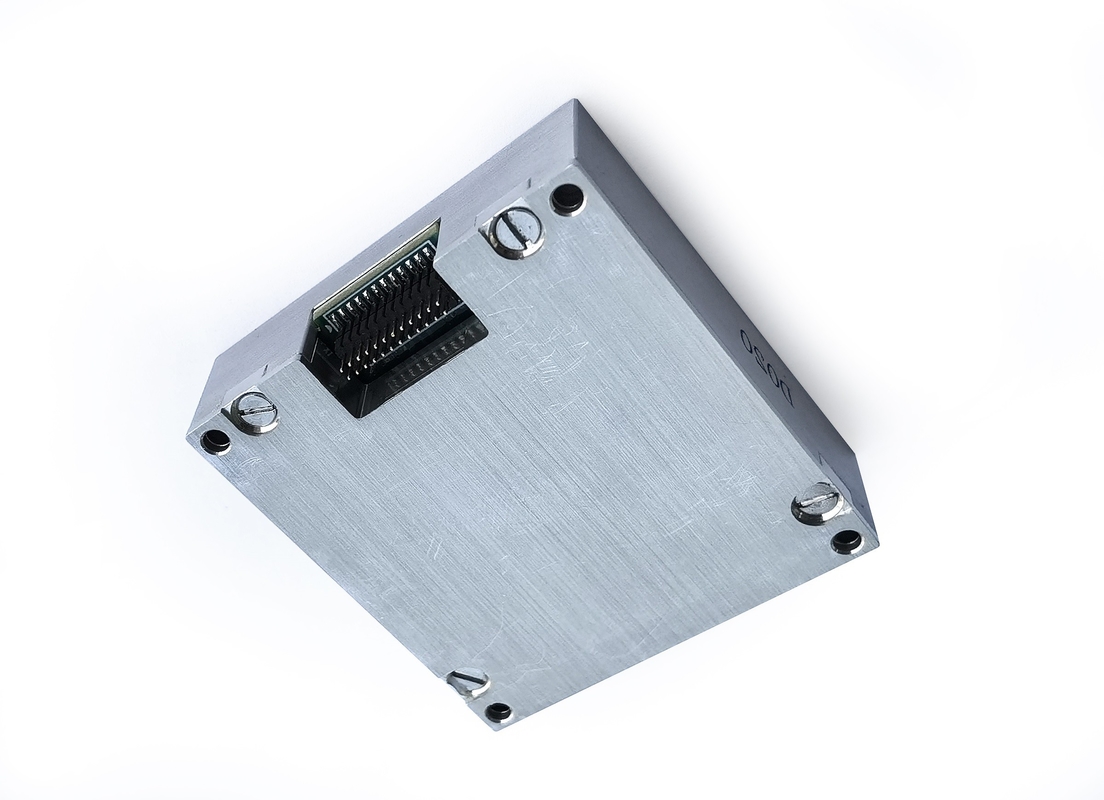

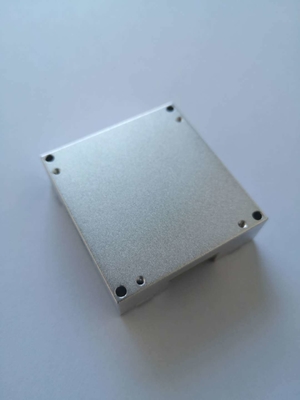

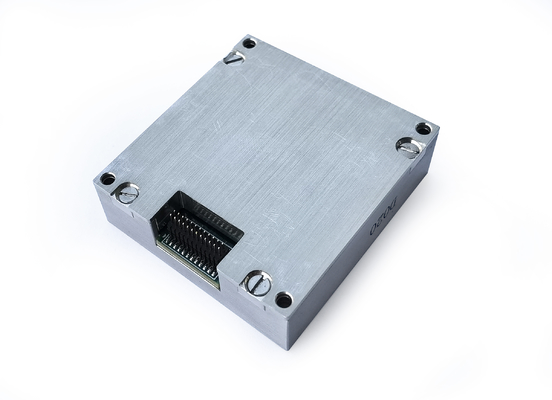

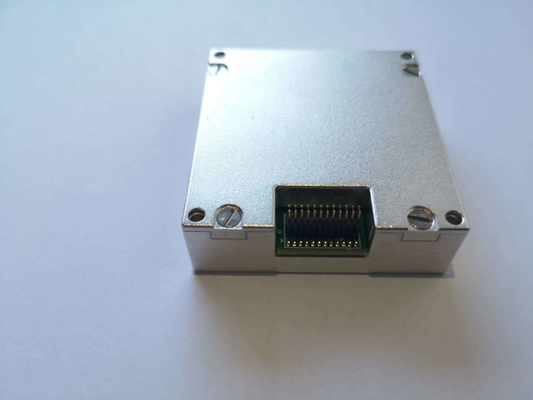

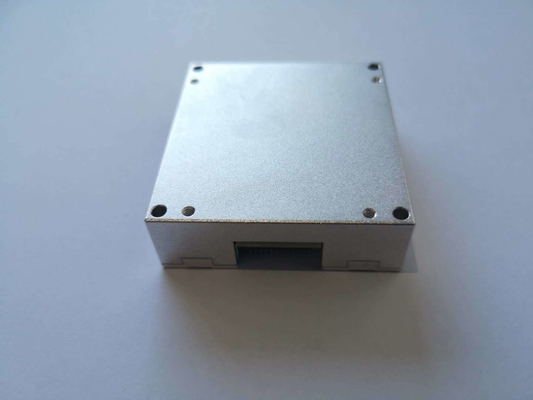

Αντικατασκευαστικοί αισθητήρες Adis16488 Mems Μονάδα μέτρησης αδρανείας αισθητήρας Imu επιταχυντήρας Γυροσκόπιο

Αντικατασκευαστικοί αισθητήρες Adis16488 Mems Μονάδα μέτρησης αδρανείας αισθητήρας Imu επιταχυντήρας Γυροσκόπιο

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HA

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

Ζυροδυναμικό εύρος μέτρησης:

± 450°/s

Σταθερότητα μηδενικής προκατάληψης (@ διακύμανση Allan):

≤ 0,3 °/h

Μηδενική σταθερότητα κλίσης (σ.σ. 10s ομαλή):

≤ 3°/h

γωνιακός τυχαίος περίπατος:

≤0,15 °/ω

Μη γραμμικότητα συντελεστή κλίμακας:

100 ppm

Πεδίο ακρίβειας:

±20 γρ

Acc Σταθερότητα μηδενικής προκατάληψης (διακύμανση Allan @ 25 °C):

00,07 mg

Μηδενική σφάλμα πόλωσης σε όλο το εύρος θερμοκρασίας:

1.5mg

Διεπαφή Επικοινωνίας:

Μονόδρομος SPI

Τάση:

Επισημαίνω:

Αισθητήρας μονάδας μέτρησης αδράνειας MEMS

Γυρομετρητής IMU

Αντικαταστατικοί αισθητήρες Mems

Περιγραφή προϊόντος

ADIS16488 Αισθητήρες αντικατάστασης MEMS Αδοπική μονάδα μέτρησης (IMU) επιταχυνσιόμετρο γυροσκοπίου

Βασικές προδιαγραφές

Ιδιότης	Αξία
Εύρος μέτρησης δυναμικής γυροσκοπίας	± 450 °/s
Σταθερότητα μηδενικής προκατάληψης (διακύμανση@ allan)	≤0,3 °/h
Σταθερότητα μηδενικής μεροληψίας (10S ομαλή)	≤3 °/h
Γωνιακή τυχαία βόλτα	≤0,15 °/h
Μη γραμμικότητα συντελεστή κλίμακας	100ppm
Εύρος ACC	± 20 γραμμάρια
ACC Zero Bias Stability (Allan Variance @ 25 ℃)	0,07mg
Σφάλμα μηδενικής προκατάληψης σε πλήρη περιοχή θερμοκρασίας	1,5mg
Διασύνδεση επικοινωνίας	1-way spi
Δυναμικό	3.3V

Η μονάδα μέτρησης αδρανειακής μέτρησης ADIS16488HA είναι ένα πλήρες αδρανειακό σύστημα που διαθέτει ενσωματωμένο γυροσκόπιο τριών αξόνων και επιταχυνσιόμετρο τριών αξόνων. Αυτή η υψηλής απόδοσης IMU μετρά τον γωνιακό ρυθμό, την επιτάχυνση και άλλες κρίσιμες παράμετροι του φορέα. Η μονάδα εξάγει δεδομένα που αντισταθμίζονται σφάλματα (συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας, της αποζημίωσης γωνίας εσφαλμένης ευθυγράμμισης εγκατάστασης και της μη γραμμικής αποζημίωσης) μέσω του SPI σύμφωνα με το πρωτόκολλο επικοινωνίας.

Λεπτομερείς τεχνικές παραμέτρους

Προδιαγραφές γυροσκοπίου

Παράμετρος	Όροι δοκιμής	Τυπική αξία	Μέγιστη αξία	Μονάδα
Δυναμική περιοχή μέτρησης			± 450	º/s
Αστάθεια μηδενικής προκατάληψης	Allan διακύμανση, καλύτερη από	0,3		º/h
Σταθερότητα μηδενικής μεροληψίας	10s ομαλά, rms, καλύτερα από	3		º/h
Μηδενική μεροληψία σε πλήρες εύρος θερμοκρασίας	-40 ℃ ~ 85 ℃, 10 s ομαλή, rms	20		º/h
Τυχαίος περίπατος	1σ	0,15		º/√h
Επαναληψιμότητα μηδενικής προκατάληψης	1σ	5		º/h
Επαναληψιμότητα του συντελεστή κλίμακας	1σ	100		ppm
Μη γραμμικότητα συντελεστή κλίμακας	1σ	100		ppm
Εύρος ζώνης (-3dB)		250		Hz
Διασταυρούμενη σύζευξη		0,1		%
Ψήφισμα		2		º/h
Ευαισθησία επιτάχυνσης		2		°/h/g

Προδιαγραφές επιταχυνσιόμετρου

Παράμετρος	Όροι δοκιμής	Τυπική αξία	Μέγιστη αξία	Μονάδα
Δυναμική περιοχή μέτρησης			± 20	σολ
Σταθερότητα μηδενικής μεροληψίας	Διακύμανση του Allan	0,07		mg
Μηδενική μεροληψία σε πλήρες εύρος θερμοκρασίας	-40 ℃ ~ 85 ℃, 10 s ομαλή, rms	3		mg
Σταθερότητα μηδενικής μεροληψίας	10s ομαλά, rms, καλύτερα από	0,25		mg
Τυχαίος περίπατος	1σ	0,029		m/s/√h
Επαναληψιμότητα μηδενικής προκατάληψης	1σ	0,5		mg
Επαναληψιμότητα του συντελεστή κλίμακας	1σ	500		ppm
Μη γραμμικότητα συντελεστή κλίμακας	Fs = 20g	500		ppm
Εύρος ζώνης (-3dB)		250		Hz
Διασταυρούμενη σύζευξη		0,1		%

Διασύνδεση επικοινωνίας

1-way spi	Εισαγάγετε τη συχνότητα του ρολογιού		8	15	MHz

Ηλεκτρικά χαρακτηριστικά

Παράμετρος	Όροι δοκιμής	Τυπική αξία	Μέγιστη αξία	Μονάδα
Δυναμικό	Συνεχές ρεύμα	3.3		V
Κατανάλωση ενέργειας		1.5	1.5	W
Κυματισμός	PP	48 ± 2	100	MV

Χρήση περιβάλλοντος

Παράμετρος	Όροι δοκιμής	Ελάχιστη αξία	Τυπική αξία	Μέγιστη αξία	Μονάδα
Θερμοκρασία λειτουργίας		-45		85	℃
Θερμοκρασία αποθήκευσης		-55		85	℃

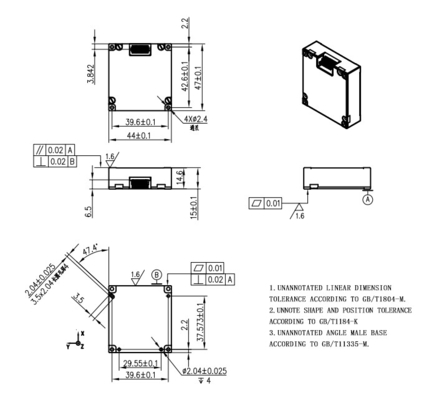

ADIS16488 Σχέδιο και διαστάσεις του αισθητήρα IMU Sensor
