Γυροσκόπιο επιταχυμέτρων IMU
Created with Pixso.

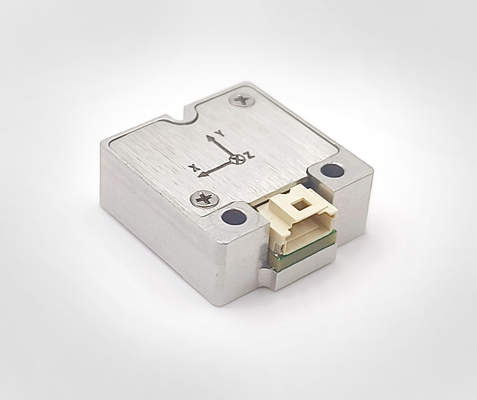

Αισθητήρας Μονάδας Μέτρησης Αδράνειας MEMS 6 αξόνων χαμηλής κατανάλωσης για UAV / Ρομπότ

Αισθητήρας Μονάδας Μέτρησης Αδράνειας MEMS 6 αξόνων χαμηλής κατανάλωσης για UAV / Ρομπότ

Ονομασία μάρκας: FIREPOWER
Αριθμός μοντέλου: Μονάδα Εμπόριο 115
MOQ: 1
τιμή: 600$
Όροι πληρωμής: Λ/Κ,Δ/Π,Τ/Τ,Western union
Ικανότητα εφοδιασμού: 1 εβδομάδα για δείγμα
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE
Ζυροδυναμικό εύρος μέτρησης:
±250/500°/s
Σταθερότητα μηδενικής προκατάληψης (@ διακύμανση Allan):
≤ 3 °/h
Μηδενική σταθερότητα κλίσης (σ.σ. 10s ομαλή):
≤6°/ω
Διάφραση ζώνης:
80Hz
Πεδίο ακρίβειας:
± 16g
Σταθερότητα μηδενικής πόλωσης (Allan Variance):
0.065mg
Διασύνδεση επικοινωνίας:
Εναμερή UART
Τετάρτη:
5.5V
Μέγεθος:
22.4mm x 22.4mm x 9.5mm
Βάρος:
16G
Συσκευασία λεπτομέρειες:
Σφουγγάρι + χαρτόνι
Δυνατότητα προσφοράς:
1 εβδομάδα για δείγμα
Επισημαίνω:

Αισθητήρας μονάδας μέτρησης αδράνειας MEMS

,

Μονάδα Μέτρησης Αδράνειας MEMS 6 αξόνων

,

Μονάδα Μέτρησης Αδράνειας MEMS για UAV

Περιγραφή προϊόντος

Χαμηλή κατανάλωση ενέργειας 6 άξονας Mems Ανεπάρκεια αισθητήρα μονάδας μέτρησης για UAV ρομπότ

  • Περιγραφή του προϊόντος

Η IMU115 είναι μονάδα μέτρησης αδράνειας (IMU) βασισμένη στη μικρομηχανική τεχνολογία (MEMS), με ενσωματωμένο γυροσκόπιο MEMS υψηλών επιδόσεων και επιταχυνόμετρο MEMS,που παράγει 3 γωνιακές ταχύτητες και 3 επιτάξεις.Με τη σύγκριση διαφορετικού λογισμικού, το προϊόν μπορεί να χρησιμοποιηθεί ευρέως στην έξυπνη οδήγηση, την επικοινωνία και την τεχνολογία.σεΜωΕπικοινωνία, χαρτογράφηση, σταθερή πλατφόρμα και άλλα πεδία.



  • . Χαρακτηριστικά του προϊόντος

1) Ψηφιακό γυροσκόπιο τριών αξόνων:

Α)Δυναμικό εύρος μέτρησης ± 250o/s (500 °/s προαιρετικά) ·

Β)Σταθερότητα μηδενικής παρεκκλίσεως: 10 °/h (GJB, 10s, τυπική τιμή), 6,0 °/h ((ALLAN, τυπική τιμή) ·


2)Τριαξικό ψηφιακό επιταχυνόμετρο:

Α)Δυναμικό εύρος μέτρησης ± 4g (διαμορφώσιμο 16g) ·

Β)Σταθερότητα μηδενικής μεροληψίας: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN),


3) ΕπενδύσειςΥψηλή αξιοπιστία: MTBF > 20000h.


4)Εγγυημένη ακρίβεια εντός του πλήρους εύρους θερμοκρασίας (-40 °C ~ 80 °C):

ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων·

5) ΕπενδύσειςΚατάλληλο για εργασία σε συνθήκες ισχυρών δονήσεων·

6)Διασύνδεση με UART.

  • Παράμετρος προϊόντος

Παράμετρος

Προϋποθέσεις δοκιμής

Ελάχιστη τιμή

Τυπική αξία

Μέγιστη τιμή

Μονάδα

Γυροσκόπιο

Δυναμικό εύρος μέτρησης





250

500

Ο/η

Μηδενική προκατάληψη
 σταθερότητα

Διακύμανση Allan



3.0



Ο/η

Μέσος όρος 10 s (-40 °C ~ + 80 °C, σταθερή θερμοκρασία)



6.0



Ο/η

Μηδενική προκατάληψη

Μηδενική προκατάληψη
εύρος



±0.2



Ο/η

Μηδενική μεταβολή προκατάληψης
πλήρης θερμοκρασία εύρος1



±0.3



Ο/η

Συντελεστής κλίμακας

Ακριβότητα με συντελεστή κλίμακας



0.2



%

Μη γραμμικότητα του συντελεστή κλίμακας



0.02



% FS

Διάφραση ζώνης





80



Hz

Επιταχυνόμετρο

Δυναμικό εύρος μέτρησης





4

16

g

Μηδενική προκατάληψη
 σταθερότητα

Διακύμανση Allan



0.065



μg

μέσος όρος 10 δευτερολέπτων (-40 °C ~ + 80 °C,
σταθερή θερμοκρασία)



0.12



μg

Μηδενική προκατάληψη

Μηδενική προκατάληψη
εύρος



±3



μg

Μηδενική αλλαγή προκατάληψης στο σύνολό της
 εύρος θερμοκρασίας, τιμή από κορυφή σε κορυφή1



±6



μg

Συντελεστής κλίμακας

Ακριβότητα με συντελεστή κλίμακας



0.3



%

Μη γραμμικότητα του συντελεστή κλίμακας



0.03



% FS

Διάφραση ζώνης





80



Hz



Διασύνδεση επικοινωνίας













Εναμερή UART

Ποσοστό Baud



115.2

460.8

Kbps

Συχνότητα δειγματοληψίας











ΔΕΔΑ



200

1000

Hz

Ηλεκτρικά χαρακτηριστικά

Τετάρτη



4.5

5

5.5

V

Κατανάλωση ενέργειας







0.35

W

Ρίππλ

Π-Π





20

mV

Διαρθρωτικά χαρακτηριστικά

Μέγεθος





22.4×22.4×9.5



χμ

Βάρος





16



g

Περιβάλλον χρήσης

Θερμοκρασία λειτουργίας



-40



80

°C

Θέρμανση αποθήκευσης



-45



85

°C

Δονήσεις





20~2000Hz,3g





Επιπτώσεις





1000 g,0.5ms





Αξιόπιστη

ΜΤΠΔ





20000



h

Διαρκής εργάσιμος χρόνος





120



h

1: Υπολογισμός μηδενικής προκατάληψης για ολόκληρη τη διαδικασία αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤ 1 °C/min και το εύρος θερμοκρασιών είναι -40 °C ~ + 80 °C·

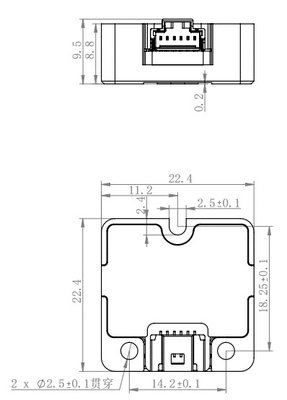

  • Σχεδιασμός περίγραμμαΑισθητήρας Μονάδας Μέτρησης Αδράνειας MEMS 6 αξόνων χαμηλής κατανάλωσης για UAV / Ρομπότ 0
