Συμπαγής Μονάδα Αδρανειακής Μέτρησης MEMS 10 DOF IMU Αντικατάσταση ADIS16488

Συμπαγής Μονάδα Αδρανειακής Μέτρησης MEMS 10 DOF IMU Αντικατάσταση ADIS16488

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	16488HA
MOQ:	1
τιμή:	2000$
Όροι πληρωμής:	Λ/Κ, Δ/Α, Δ/Π, Τ/Τ, Western Union
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Εύρος μέτρησης:

± 450°/s

Η αστάθεια της μεροληψίας:

00,3°/ώρα

Τυχαίο περπάτημα:

00,15o/√h

Επαναληψιμότητα μηδενικής προκατάληψης:

5°/ώρα

Διάταξη ζώνης (-3dB):

250hz

Σειρά επιταχυμέτρων:

±20 γρ

Σταθερότητα πόλωσης επιταχυνσιόμετρου:

00,07 mg

Κατανάλωση ενέργειας:

Συσκευασία λεπτομέρειες:

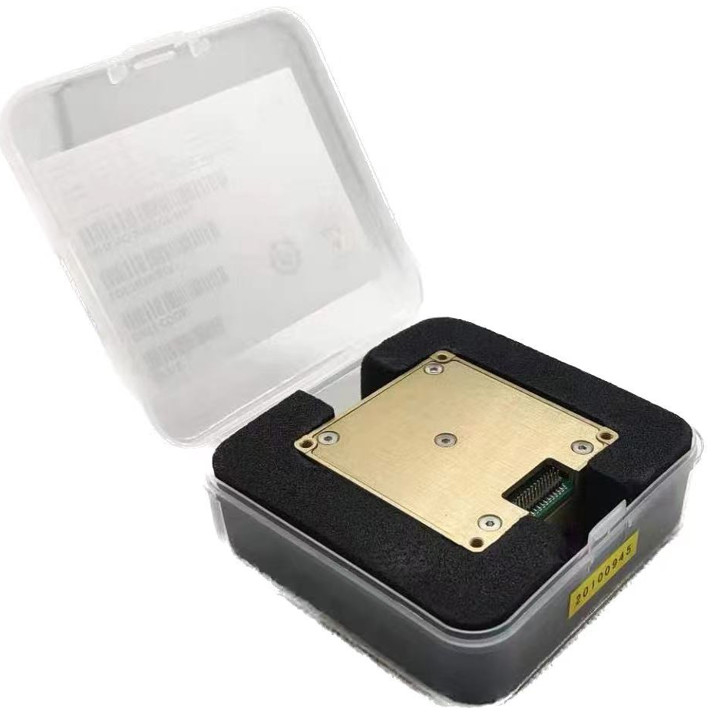

ΚΑΤΑΣΙΑ + Σφουγγάρι

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Μονάδα IMU 10 DOF

Συμπαγής Μονάδα IMU

Μονάδα IMU Αντικατάστασης ADIS16488

Περιγραφή προϊόντος

Συμπληρωματική μονάδα μέτρησης αδράνειας Compact 10 DOF MEMS IMU Module ADIS16488

Βασικές προδιαγραφές

Ειδικότητα	Αξία
Πεδίο μέτρησης	± 450°/s
Ασταθερότητα της μεροληψίας	00,3°/ώρα
Τυχαίο περπάτημα	00,15o/√h
Επαναληψιμότητα μηδενικής προκατάληψης	5°/h
Διάφρασμα ζώνης (-3 dB)	250Hz
Πεδίο του επιταχυντή	± 20g
Σταθερότητα κλίσης επιταχυντή	00,07 mg
Κατανάλωση ενέργειας	1.5W

Η μονάδα μέτρησης αδράνειας 16488HA (IMU) είναι ένα πλήρως ολοκληρωμένο σύστημα αισθητήρα αδράνειας που συνδυάζει ένα τριάξιο γυροσκόπιο και ένα τριάξιο επιταχυνόμετρο σε μια συμπαγή μονάδα.Μετρά με ακρίβεια τριάξονες γωνιακή ταχύτητα και γραμμική επιτάχυνση της πλατφόρμας υποδοχής.

Προχωρημένη αντιστάθμιση σφαλμάτων

Αντιστάθμιση θερμοκρασίας
Διόρθωση της παραστροφής της εγκατάστασης
Διόρθωση μη γραμμικότητας

Μετά την αντιστάθμιση, η μονάδα εκπέμπει δεδομένα αδρανείας υψηλής ακρίβειας μέσω ψηφιακής διεπαφής SPI, ακολουθώντας ένα τυποποιημένο πρωτόκολλο επικοινωνίας.Αυτό καθιστά το 16488HA IMU εξαιρετικά κατάλληλο για ενσωματωμένες εφαρμογές που απαιτούν αξιόπιστη και σταθερή ανίχνευση κίνησης σε δυναμικά περιβάλλοντα.

Τεχνικές προδιαγραφές

Παράμετρος	Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπιο
Δυναμικό εύρος μέτρησης				± 450	Ο/η
Ασταθερότητα μηδενικής προκατάληψης	Allan διακύμανση, καλύτερη από		0.3		Ο/η
Μηδενική σταθερότητα προκατάληψης	10s ομαλή, RMS, καλύτερα από		3		Ο/η
Μηδενική προκατάληψη στο πλήρες εύρος θερμοκρασίας	-40 °C ~ 85 °C, 10 δευτερόλεπτα ομαλή, rms		20		Ο/η
Τυχαίο περπάτημα	1σ		0.15		o/√h
Επαναληψιμότητα μηδενικής προκατάληψης	1σ		5		Ο/η
Επαναληψιμότητα με συντελεστή κλίμακας	1σ		100		ppm
Μη γραμμικότητα του συντελεστή κλίμακας	1σ		100		ppm
Διάφρασμα ζώνης (-3 dB)			250		Hz
Διασταυρούμενη ζεύξη			0.1		%
Απόφαση			2		Ο/η
Αίσθηση επιτάχυνσης			2		°/h/g
Επιταχυνόμετρο
Δυναμικό εύρος μέτρησης				±20	g
Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.07		μg
Μηδενική προκατάληψη στο πλήρες εύρος θερμοκρασίας	-40 °C ~ 85 °C, 10 δευτερόλεπτα ομαλή, rms		3		μg
Μηδενική σταθερότητα προκατάληψης	10s ομαλή, RMS, καλύτερα από		0.25		μg
Τυχαίο περπάτημα	1σ		0.029		m/s/√h
Επαναληψιμότητα μηδενικής προκατάληψης	1σ		0.5		μg
Επαναληψιμότητα με συντελεστή κλίμακας	1σ		500		ppm
Μη γραμμικότητα του συντελεστή κλίμακας	FS=20g		500		ppm
Διάφρασμα ζώνης (-3 dB)			250		Hz
Διασταυρούμενη ζεύξη			0.1		%
Διασύνδεση επικοινωνίας
Μονόδρομος SPI	Εισάγετε τη συχνότητα του ρολογιού		8	15	MHz
Ηλεκτρικά χαρακτηριστικά
Τετάρτη	Συνεχές ρεύμα		3.3		V
Κατανάλωση ενέργειας			1.5	1.5	W
Ρίππλ	Π-Π		48±2	100	mV
Περιβάλλον χρήσης
Θερμοκρασία λειτουργίας		-45		85	°C
Θέρμανση αποθήκευσης		-55		85	°C

Σχετική δομή

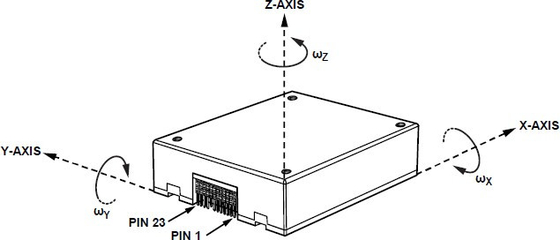

Προσωρινή θέα της μονάδας IMU 16488HA

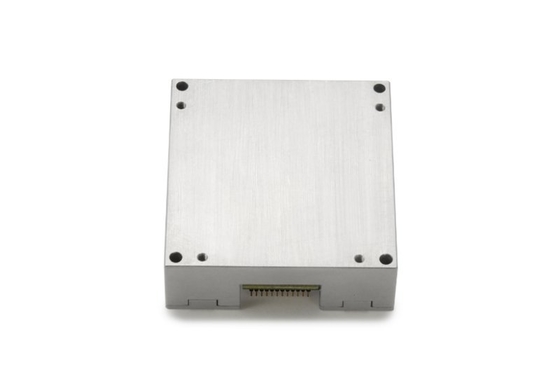

Πλευρική θέα της μονάδας IMU 16488HA

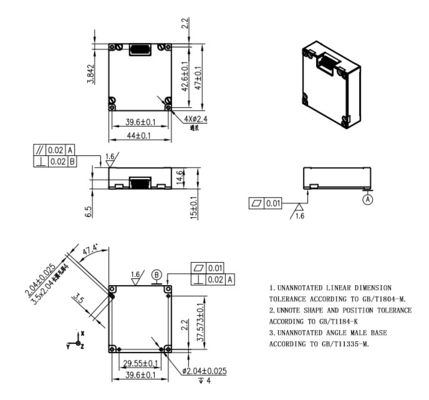

Διάγραμμα διαστάσεων 16488HA μονάδας IMU
