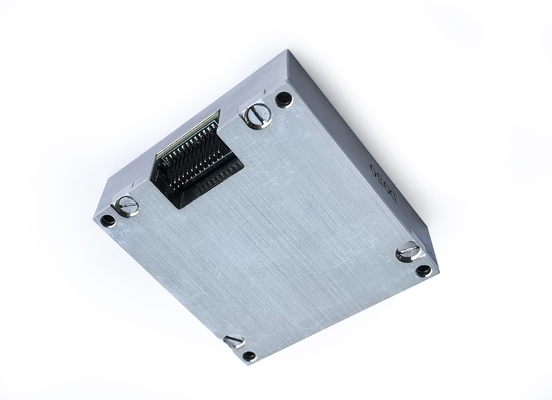

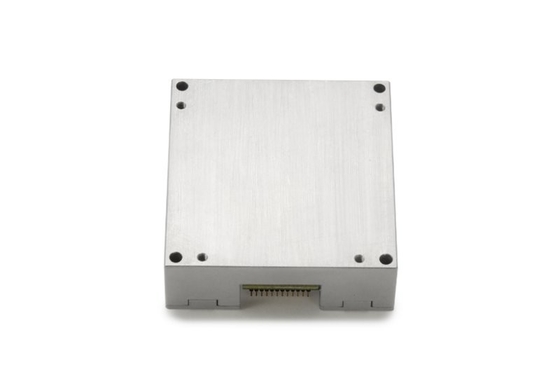

Αδρανειακός Αισθητήρας ADIS16488 Tactical Grade 10‑DOF MEMS Μονάδα Μέτρησης Αδράνειας για INS

Name: Αδρανειακός Αισθητήρας ADIS16488 Tactical Grade 10‑DOF MEMS Μονάδα Μέτρησης Αδράνειας για INS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	16488HA
MOQ:	1
τιμή:	2000$
Όροι πληρωμής:	L/C,D/A,D/P,T/T,Western Union
Ικανότητα εφοδιασμού:	500/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Επισημαίνω:

Μονάδα Μέτρησης Αδράνειας ADIS16488

Μονάδα μέτρησης αδράνειας τακτικού βαθμού

10‑DOF MEMS Μονάδα Μέτρησης Αδράνειας

Περιγραφή προϊόντος

ADIS16488 Αδρανειακός Αισθητήρας Tactical Grade 10‑DOF MEMS Αδρανειακή Μονάδα Μέτρησης για INS

Περιγραφή Προϊόντος

Η Αδρανειακή Μονάδα Μέτρησης (IMU) 16488HA αποτελεί ένα ολοκληρωμένο σύστημα αδρανειακής ανίχνευσης, ενσωματώνοντας ένα τρισδιάστατο γυροσκόπιο και ένα τρισδιάστατο επιταχυνσιόμετρο σε ένα ενιαίο, συμπαγές πακέτο. Σχεδιασμένο για την ακριβή μέτρηση των τρισδιάστατων γωνιακών ταχυτήτων, των γραμμικών επιταχύνσεων και των σχετικών δυναμικών παραμέτρων του φορέα, αυτό το IMU ενσωματώνει προηγμένους αλγορίθμους αντιστάθμισης σφαλμάτων για την παροχή εξαιρετικά ακριβών δεδομένων.

Βασικά χαρακτηριστικά περιλαμβάνουν:

Ολοκληρωμένη Ανίχνευση:Καταγράφει ταυτόχρονα τρισδιάστατη γωνιακή ταχύτητα (μέσω γυροσκοπίων) και επιτάχυνση (μέσω επιταχυνσιομέτρων), σχηματίζοντας τον πυρήνα των συστημάτων παρακολούθησης κίνησης.
Πολυεπίπεδη Αντιστάθμιση:Εφαρμόζει εξελιγμένες διορθώσεις σφαλμάτων, συμπεριλαμβανομένης της αντιστάθμισης μετατόπισης θερμοκρασίας, της βαθμονόμησης λανθασμένης ευθυγράμμισης τοποθέτησης, της διόρθωσης μη γραμμικότητας και άλλων, για την εξάλειψη συστηματικών σφαλμάτων.
Ψηφιακή Διεπαφή:Εξάγει αντισταθμισμένα δεδομένα μέσω πρωτοκόλλου επικοινωνίας SPI, τηρώντας τις βιομηχανικά πρότυπες διεπαφές για απρόσκοπτη ενσωμάτωση με συστήματα ελέγχου.

Ιδανικό για εφαρμογές που απαιτούν ακριβή παρακολούθηση κίνησης — όπως αυτόνομα οχήματα, ρομποτική ή αεροδιαστημικά συστήματα — το 16488HA εξασφαλίζει αξιόπιστη απόδοση συνδυάζοντας την ενσωμάτωση υλικού με την έξυπνη μείωση σφαλμάτων, καθιστώντας το μια ισχυρή λύση για αδρανειακή πλοήγηση και έλεγχο στάσης.

Τεχνικές παράμετροι

Παράμετρος		Συνθήκες δοκιμής	Ελάχιστη τιμή	Τυπική τιμή	Μέγιστη τιμή	Μονάδα
Γυροσκόπιο	Δυναμική περιοχή μέτρησης			±450		º/s
	Αστάθεια μηδενικής μετατόπισης	Allan variance, καλύτερη από		0.3		º/h
	Σταθερότητα μηδενικής μετατόπισης	10s smooth, RMS, καλύτερη από		3		º/h
	Μηδενική μετατόπιση σε πλήρες εύρος θερμοκρασίας	-40 ℃ ~ 85 ℃, 10 s smooth, rms		20		º/h
	Τυχαία περιπλάνηση	1σ		0.15		º/√h
	Επαναληψιμότητα μηδενικής μετατόπισης	1σ		5		º/h
	Επαναληψιμότητα συντελεστή κλίμακας	1σ		100		ppm
	Μη γραμμικότητα συντελεστή κλίμακας	1σ		100		ppm
	Εύρος ζώνης (-3dB)			250		Hz
	Διασταυρούμενη σύζευξη			0.1		%
	Ανάλυση			2		º/h
	Ευαισθησία επιτάχυνσης			2		°/h/g
Επιταχυνσιόμετρο	Δυναμική περιοχή μέτρησης			±20		g
	Σταθερότητα μηδενικής μετατόπισης	Allan variance		0.07		mg

	Μηδενική μετατόπιση σε πλήρες εύρος θερμοκρασίας	-40 ℃ ~ 85 ℃, 10 s smooth, rms		3		mg
	Σταθερότητα μηδενικής μετατόπισης	10s smooth, RMS, καλύτερη από		0.25		mg
	Τυχαία περιπλάνηση	1σ		0.029		m/s/√h
	Επαναληψιμότητα μηδενικής μετατόπισης	1σ		0.5		mg
	Επαναληψιμότητα συντελεστή κλίμακας	1σ		500		ppm
	Μη γραμμικότητα συντελεστή κλίμακας	FS=20g		500		ppm
	Εύρος ζώνης (-3dB)			250		Hz
	Διασταυρούμενη σύζευξη			0.1		%
Επικοινωνία Διεπαφή	1-way SPI	Εισαγάγετε τη συχνότητα ρολογιού		8	15	MHz
Ηλεκτρικά χαρακτηριστικά	Τάση	Συνεχές ρεύμα		3.3		V
	Κατανάλωση ενέργειας			1.5	1.5	W
	Κυμάτωση	P-P		48±2	100	mV
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας		-45		85	℃
Περιβάλλον χρήσης	Θερμοκρασία αποθήκευσης		-55		85	℃

Δομή περιγράμματος

Αδρανειακός Αισθητήρας ADIS16488 Tactical Grade 10‑DOF MEMS Μονάδα Μέτρησης Αδράνειας για INS 0

Αδρανειακός Αισθητήρας ADIS16488 Tactical Grade 10‑DOF MEMS Μονάδα Μέτρησης Αδράνειας για INS 1

Αδρανειακός Αισθητήρας ADIS16488 Tactical Grade 10‑DOF MEMS Μονάδα Μέτρησης Αδράνειας για INS 2
