ADIS16488 IMU10DOF Μονάδα Μέτρησης Αδράνειας MEMS με ενσωματωμένο γυροσκόπιο 3 αξόνων, επιταχυνσιόμετρο, μαγνητικό αισθητήρα & αισθητήρα πίεσης

Name: ADIS16488 IMU10DOF Μονάδα Μέτρησης Αδράνειας MEMS με ενσωματωμένο γυροσκόπιο 3 αξόνων, επιταχυνσιόμετρο, μαγνητικό αισθητήρα & αισθητήρα πίεσης
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	16488HA
MOQ:	1
τιμή:	2000$
Όροι πληρωμής:	L/C,D/A,D/P,T/T,Western Union
Ικανότητα εφοδιασμού:	500/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Επισημαίνω:

ADIS16488 IMU

Μαγνητικός αισθητήρας & αισθητήρας πίεσης IMU

Περιγραφή προϊόντος

ADIS16488 IMU 10DOF Μονάδα Μέτρησης Αδράνειας MEMS με ενσωματωμένο γυροσκόπιο 3 αξόνων, επιταχυνσιόμετρο, μαγνητικό αισθητήρα & αισθητήρα πίεσης

Περιγραφή Προϊόντος

Η Μονάδα Μέτρησης Αδράνειας (IMU) 16488HA αντιπροσωπεύει μια πρωτοποριακή λύση αισθητήρων αδράνειας, ενσωματώνοντας ένα γυροσκόπιο τριών αξόνων και ένα επιταχυνσιόμετρο τριών αξόνων σε ένα ενοποιημένο σύστημα υψηλής απόδοσης. Σχεδιασμένο για να ποσοτικοποιεί με ακρίβεια τις τρισδιάστατες γωνιακές ταχύτητες, τις γραμμικές επιταχύνσεις και τις παραγόμενες δυναμικές παραμέτρους ενός φορέα, αυτό το IMU αξιοποιεί προηγμένους αλγορίθμους μετριασμού σφαλμάτων για να προσφέρει κρίσιμης σημασίας ακρίβεια σε απαιτητικά επιχειρησιακά σενάρια.

Βασικά τεχνικά χαρακτηριστικά περιλαμβάνουν:

Ολιστική Αρχιτεκτονική Αισθητήρων: Ταυτόχρονη καταγραφή γωνιακής ταχύτητας 3D (μέσω γυροσκοπίων MEMS) και επιτάχυνσης (μέσω επιταχυνσιόμετρων MEMS), σχηματίζοντας τη ραχοκοκαλιά των συστημάτων παρακολούθησης κίνησης τόσο για στατικά όσο και για δυναμικά περιβάλλοντα.
Πολυεπίπεδη Βαθμονόμηση Σφαλμάτων: Εφαρμόζει μια σειρά έξυπνων αντισταθμίσεων—συμπεριλαμβανομένης της διόρθωσης μετατόπισης θερμοκρασίας, της βαθμονόμησης λανθασμένης ευθυγράμμισης τοποθέτησης, της διόρθωσης μη γραμμικότητας και του μετριασμού σφαλμάτων διασταυρούμενων αξόνων—για την εξάλειψη συστηματικών σφαλμάτων στην πηγή.
Τυποποιημένη Ψηφιακή Διεπαφή: Μεταδίδει πλήρως αντισταθμισμένα ρεύματα δεδομένων μέσω ενός βιομηχανικού προτύπου πρωτοκόλλου SPI, επιτρέποντας την απρόσκοπτη ενσωμάτωση με τους ελεγκτές κεντρικού υπολογιστή, διασφαλίζοντας παράλληλα την απόκριση σε πραγματικό χρόνο (<50ms) και την ανταλλαγή δεδομένων χαμηλής καθυστέρησης.

Σχεδιασμένο για εφαρμογές που απαιτούν ασυμβίβαστη ακρίβεια κίνησης—που κυμαίνονται από αυτόνομα συστήματα πλοήγησης έως ρομποτική βιομηχανική υψηλής ακρίβειας—το 16488HA εξισορροπεί τη μικρογραφία υλικού με στιβαρή απόδοση. Το εύρος θερμοκρασίας λειτουργίας του -40°C έως +85°C, σε συνδυασμό με την περιβαλλοντική προστασία IP67, το καθιστά κατάλληλο για αναπτύξεις σε σκληρά περιβάλλοντα, ενώ η σταθερότητα προκατάληψης 0,5°/h διασφαλίζει ότι τα σωρευτικά σφάλματα παραμένουν αμελητέα ακόμη και σε παρατεταμένους κύκλους λειτουργίας.

Τεχνικές Παράμετροι

Παράμετρος		Συνθήκες δοκιμής	Ελάχιστη τιμή	Τυπική τιμή	Μέγιστη τιμή	Μονάδα
Gυροσκόπιο	Δυναμικό εύρος μέτρησης			±450		º/s
	Αστάθεια μηδενικής προκατάληψης	Allan variance, καλύτερη από		0,3		º/h
	Σταθερότητα μηδενικής προκατάληψης	10s smooth, RMS, καλύτερη από		3		º/h
	Μηδενική προκατάληψη σε πλήρες εύρος θερμοκρασίας	-40 ℃ ~ 85 ℃, 10 s smooth, rms		20		º/h
	Τυχαία περιπλάνηση	1σ		0,15		º/√h
	Επαναληψιμότητα μηδενικής προκατάληψης	1σ		5		º/h
	Επαναληψιμότητα συντελεστή κλίμακας	1σ		100		ppm
	Μη γραμμικότητα συντελεστή κλίμακας	1σ		100		ppm
	Εύρος ζώνης (-3dB)			250		Hz
	Διασταυρούμενη σύζευξη			0,1		%
	Ανάλυση			2		º/h
	Ευαισθησία επιτάχυνσης			2		°/h/g
Επιταχυνσιόμετρο	Δυναμικό εύρος μέτρησης			±20		g
	Σταθερότητα μηδενικής προκατάληψης	Allan variance		0,07		mg

	Μηδενική προκατάληψη σε πλήρες εύρος θερμοκρασίας	-40 ℃ ~ 85 ℃, 10 s smooth, rms		3		mg
	Σταθερότητα μηδενικής προκατάληψης	10s smooth, RMS, καλύτερη από		0,25		mg
	Τυχαία περιπλάνηση	1σ		0,029		m/s/√h
	Επαναληψιμότητα μηδενικής προκατάληψης	1σ		0,5		mg
	Επαναληψιμότητα συντελεστή κλίμακας	1σ		500		ppm
	Μη γραμμικότητα συντελεστή κλίμακας	FS=20g		500		ppm
	Εύρος ζώνης (-3dB)			250		Hz
	Διασταυρούμενη σύζευξη			0,1		%
Επικοινωνία Διεπαφή	1-way SPI	Εισαγάγετε τη συχνότητα ρολογιού		8	15	MHz
Ηλεκτρικά χαρακτηριστικά	Τάση	Συνεχές ρεύμα		3,3		V
	Κατανάλωση ρεύματος			1,5	1,5	W
	Κυμάτωση	P-P		48±2	100	mV
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας		-45		85	℃
Περιβάλλον χρήσης	Θερμοκρασία αποθήκευσης		-55		85	℃

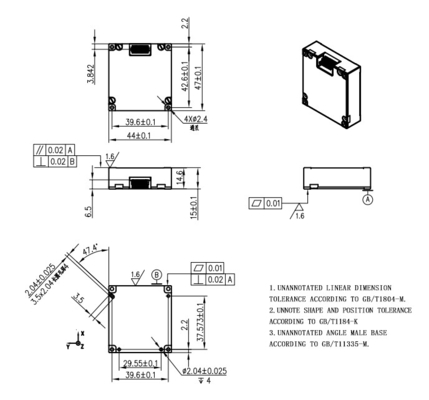

Διάρθρωση περιγράμματος

ADIS16488 IMU10DOF Μονάδα Μέτρησης Αδράνειας MEMS με ενσωματωμένο γυροσκόπιο 3 αξόνων, επιταχυνσιόμετρο, μαγνητικό αισθητήρα & αισθητήρα πίεσης 0

ADIS16488 IMU10DOF Μονάδα Μέτρησης Αδράνειας MEMS με ενσωματωμένο γυροσκόπιο 3 αξόνων, επιταχυνσιόμετρο, μαγνητικό αισθητήρα & αισθητήρα πίεσης 1

ADIS16488 IMU10DOF Μονάδα Μέτρησης Αδράνειας MEMS με ενσωματωμένο γυροσκόπιο 3 αξόνων, επιταχυνσιόμετρο, μαγνητικό αισθητήρα & αισθητήρα πίεσης 2
