Μονάδα Μέτρησης Αδράνειας Τακτικού Βαθμού χωρίς υποβοήθηση GPS Αντικατάσταση Stim300

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	IMU6-1
MOQ:	1
τιμή:	2000$
Όροι πληρωμής:	L/C,D/A,D/P,T/T,Western Union
Ικανότητα εφοδιασμού:	500/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Place of Origin:

China

Gyro Measuring range:

±400°/s

In-Run Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Non-Linearity(1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Επισημαίνω:

Μονάδα Μέτρησης Αδράνειας Stim300

Μονάδα μέτρησης αδράνειας τακτικού βαθμού

Μονάδα Μέτρησης Αδράνειας Αντικατάστασης Stim300

Περιγραφή προϊόντος

Μονάδα Μέτρησης Αδράνειας Τακτικού Βαθμού χωρίς υποβοήθηση GPS Αντικατάσταση Stim300

Περιγραφή Προϊόντος

Η μονάδα μέτρησης αδράνειας IMU6 MEMS αποτελείται από τρισδιάστατο γυροσκόπιο, τρισδιάστατο επιταχυνσιόμετρο, τρισδιάστατη γωνία κλίσης, αισθητήρα θερμοκρασίας, πλακέτα επεξεργασίας σήματος, δομή και απαραίτητο λογισμικό και χρησιμοποιείται για τη μέτρηση της τρισδιάστατης γωνιακής ταχύτητας, της τρισδιάστατης επιτάχυνσης και της τρισδιάστατης γωνίας κλίσης ενός φορέα και εξάγει ταe δεδομένα γυροσκοπίου, επιταχυνσιόμετρου και κλίσης αφότουer αντιστάθμιση σφάλματος (συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας, της αντιστάθμισης γωνίας εσφαλμένης ευθυγράμμισης εγκατάστασης, της μη γραμμικής αντιστάθμισης και παρόμοιων) μέσω σειριακής θύρας RS-422 σύμφωνα με ένα συμφωνημένο πρωτόκολλο επικοινωνίας.

Τεχνικές παράμετροι

Προδιαγραφές γυροσκοπίου

Παράμετρος	Μονάδα	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Εύρος μέτρησης (προσαρμόσιμο)	°/s	±400	±400	±400	±2000
Σταθερότητα προκατάληψης εν λειτουργία (@ Allan variance)	°/h	0.3	0.1	0. 05	1
Σταθερότητα προκατάληψης @10s (10s ομαλή, 1σ, θερμοκρασία δωματίου)	°/h	3	1	0.5	6
Σταθερότητα προκατάληψης σε πλήρη θερμοκρασία	°/h	10	3	2	18
Γωνιακή τυχαία περιπλάνηση	°/√h	0.15	0.1	0.02	0.3
Προκατάληψη επαναληψιμότητας (1σ )	°/h	1	0.5	0.3	2
Προροκατάληψη ευαισθησίας επιτάχυνσης	°/h/g	1	1	1	2
Μη γραμμικότητα συντελεστή κλίμακας (1σ )	ppm	150	150	150	300
Επαναληψιμότητα συντελεστή κλίμακας (1σ )	ppm	20	20	20	100
Εσφαλμένη ευθυγράμμιση	°	±0.05	±0.05	±0.05	±0.05
Εύρος ζώνης 3 dB	Hz	250	200	150	250

Επιταχυνσιόμετρο Τεχνικοί δείκτες

Παράμετρος	Μονάδα	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Εύρος μέτρησης (προσαρμόσιμο)	g	±10	±30		±50		±80
Σταθερότητα προκατάληψης εν λειτουργία (Allan Variance @ 25 ℃)	mg	0.02	0.05		0.1		0.2
Σταθερότητα προκατάληψης @10s	mg	0.05	0.2		0.5		1
Σταθερότητα προκατάληψης σε πλήρη θερμοκρασία	mg	1	3		5		15
Γωνιακή τυχαία περιπλάνηση	m/s/√h	0.001	0.002		0.005		0.01
Προκατάληψη επαναληψιμότητας (1σ )	mg	0.1	0.5		1		2
Επαναληψιμότητα συντελεστή κλίμακας (1σ )	ppm	200	200			200		200
Μη γραμμικότητα συντελεστή κλίμακας (1σ )	ppm	50		100		200		300
Εσφαλμένη ευθυγράμμιση	°	±0.05		±0.05		±0.05		±0.05
Εύρος ζώνης 3 dB	Hz	100		100		100		100

Προδιαγραφή γωνίας κλίσης (δεν έχει ρυθμιστεί από προεπιλογή, προαιρετικό)

Παράμετρος	Μονάδα	IMU6-1y-x
Εύρος μέτρησης (προσαρμόσιμο)	g	±1.7
Προκατάληψη σταθερότητας (1s εξομάλυνση)	mg	0.5
Τυχαία περιπλάνηση	m/s/√h	0.08
Μη γραμμικότητα συντελεστή κλίμακας-γραμμικότητα	ppm	100

Ηλεκτρικά χαρακτηριστικά

Παράμετρος	Μονάδα	IMU6-1y-x
Τάση	V	5
Κατανάλωση ρεύματος	W	2
Κυμάτωση	mV	100

Περιβαλλοντική προσαρμοστικότητα

Παράμετρος	Μονάδα	IMU6-1y-x
Θερμοκρασία λειτουργίας	℃	-45~85
Θερμοκρασία αποθήκευσης	℃	-55~105
Δόνηση	--	10~2000Hz,6.06g
Κρούση	--	1000g,0.1ms

Βάρος

55±5

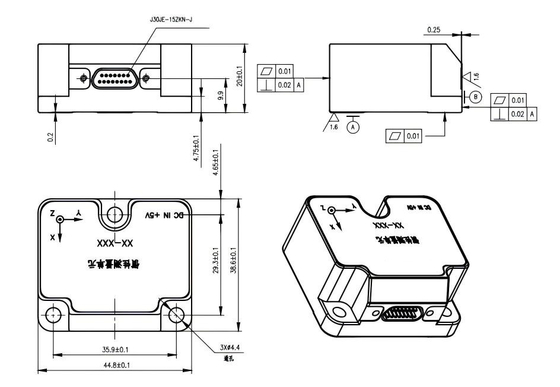

Δομή περιγράμματος

Μονάδα Μέτρησης Αδράνειας Τακτικού Βαθμού χωρίς υποβοήθηση GPS Αντικατάσταση Stim300 0
