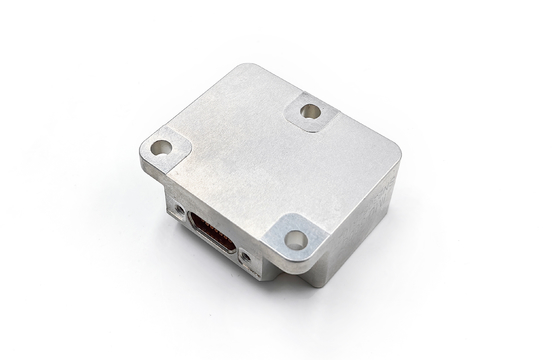

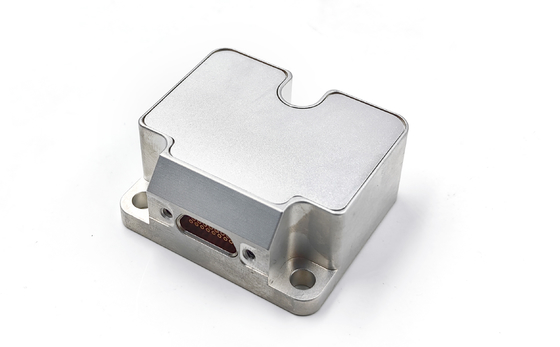

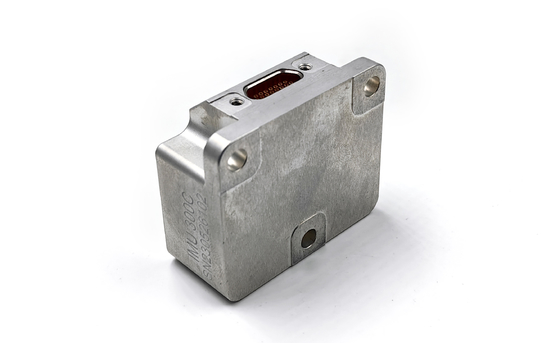

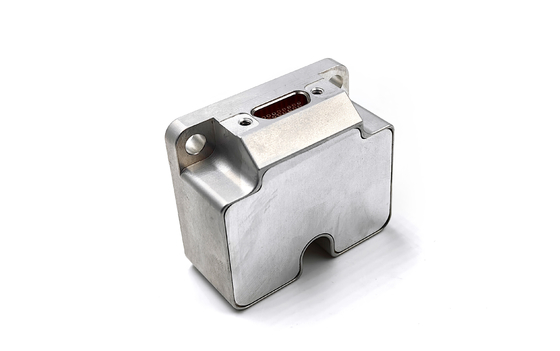

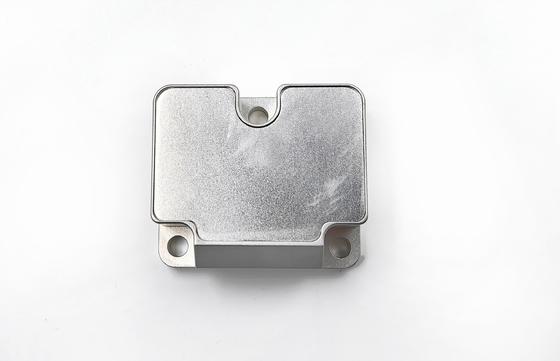

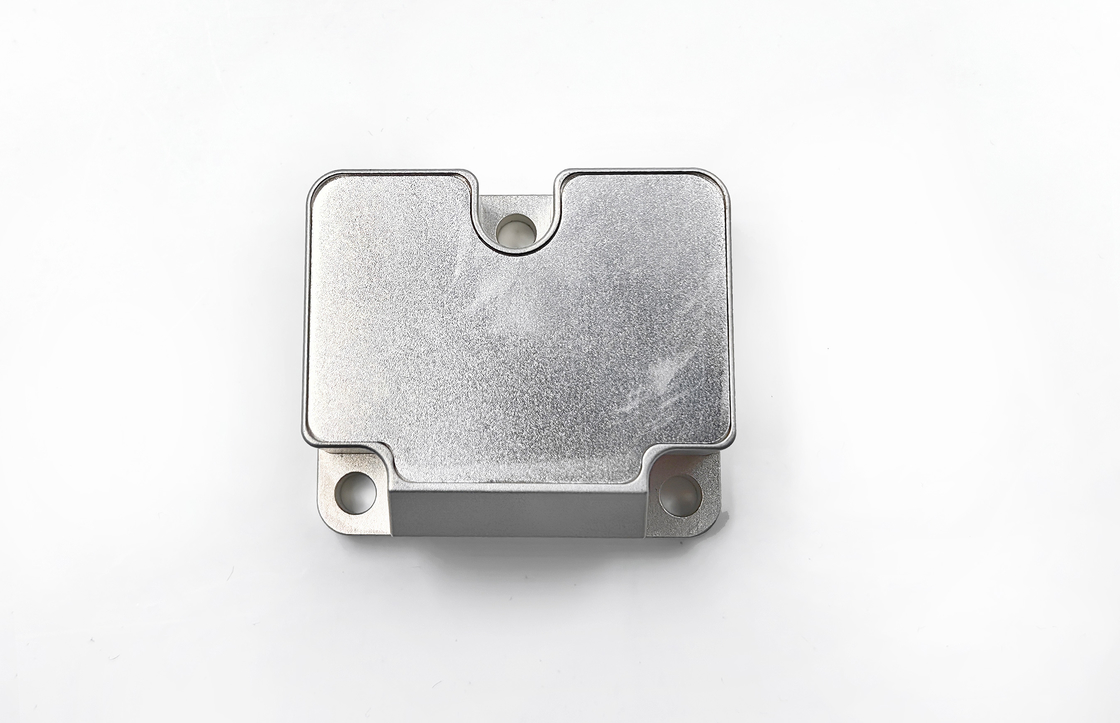

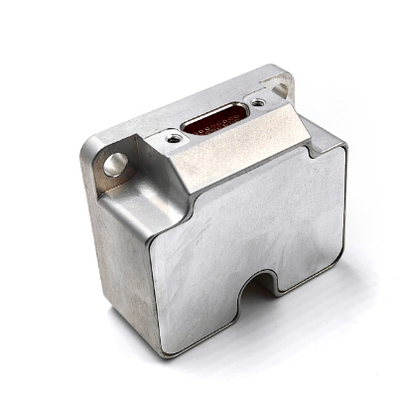

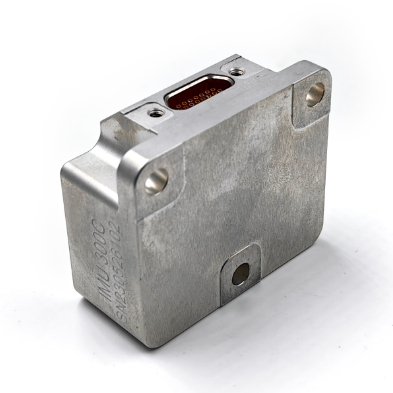

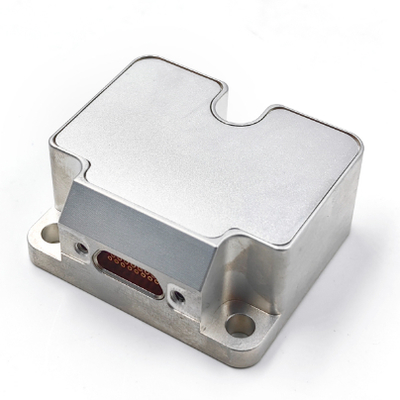

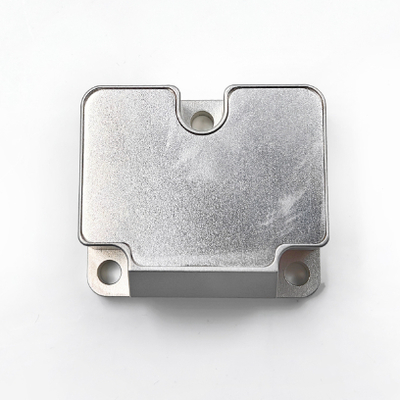

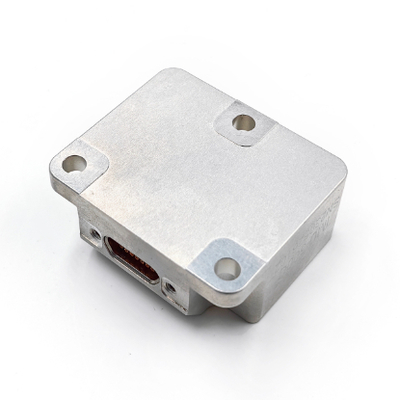

Τριάξονας Γυροεπιταχυνόμετρος Ενσωματωμένη μονάδα μέτρησης αδράνειας με έξοδο RS422

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΜΜΕ6-1
MOQ:	1
τιμή:	2000$
Όροι πληρωμής:	L/C,D/A,D/P,T/T,Western Union
Ικανότητα εφοδιασμού:	500/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Place of Origin:

China

εύρος μέτρησης γυροσκοπίου:

±400°/s

In-Run Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Non-Linearity(1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Συσκευασία λεπτομέρειες:

ΚΑΤΑΣΙΑ + Σφουγγάρι

Supply Ability:

500/month

Επισημαίνω:

Μονάδα μέτρησης αδράνειας Τρίτος άξονας Γυροσκάφος

Συμπληρωμένο τριάξονα γύρο επιταχυντή

RS422 Έκδοση Τριάξονα Γυροκίνητα

Περιγραφή προϊόντος

Τριάξονας Γυροεπιταχυνόμετρος Ενσωματωμένη μονάδα μέτρησης αδράνειας με έξοδο RS422

Περιγραφή του προϊόντος

Μονάδα IMU6Η μονάδα μέτρησης αδράνειας MEMS είναι μια μονάδα αισθητήρα υψηλών επιδόσεων που ενσωματώνει έναΤριάξιο γυροσκόπιο,Τριάξιο επιταχυνόμετρο,αισθητήρας γωνίας κλίσης τριών αξόνων,αισθητήρας θερμοκρασίας,Πίνακας επεξεργασίας σήματος,μηχανική δομή, και το αντίστοιχοενσωματωμένο λογισμικόΗ συσκευή αυτή έχει σχεδιαστεί για να μετρά με ακρίβεια τηνγωνιακή ταχύτητα τριών αξόνων,γραμμική επιτάχυνση, καιγωνίες κλίσηςτης κινητής πλατφόρμας ή φορέα σε πραγματικό χρόνο.

Για να διασφαλιστεί η ακρίβεια των μετρήσεων και η σταθερότητα του συστήματος, η ΜΜΜ6 εκτελεί ολοκληρωμένες μετρήσεις με βάση τα δεδομένα που περιέχονται στο σύστημα.αντιστάθμιση σφαλμάτων, συμπεριλαμβανομένων:

Αντιστάθμιση θερμοκρασίας
Διόρθωση γωνίας δυσπροσαρμογής εγκατάστασης
Διόρθωση μη γραμμικότητας
Και άλλες αλγόριθμες βελτιώσεις

Όλα τα αντισταθμισμένα και επεξεργασμένα δεδομένα, συμπεριλαμβανομένης της γωνιακής ταχύτητας, της επιτάχυνσης και της κλίσης, διαβιβάζονται μέσω υψηλής ταχύτηταςRS-422 σειριακή διεπαφήΑκολουθώντας ένα τυποποιημένο και ρυθμιζόμενο από τον χρήστηΠρωτόκολλο επικοινωνίαςΑυτό επιτρέπει την απρόσκοπτη ενσωμάτωση με μια ποικιλία συστημάτων πλοήγησης, καθοδήγησης και ελέγχου.

Με τοσυμπαγές μέγεθος,ανθεκτική κατασκευή, καιεξαιρετική προσαρμοστικότητα στο περιβάλλον, το IMU6 είναι ιδανικό για απαιτητικές εφαρμογές όπως:

Μη επανδρωμένα αεροπορικά και επίγεια οχήματα (UAV/UGV)
Ρομποτική και αυτόνομες πλατφόρμες
Συστήματα ελέγχου κίνησης για βιομηχανικούς σκοπούς
Δουλειές χαρτογράφησης, μετρήσεων και προσδιορισμού στάσης

Τεχνικές παραμέτρους

Προδιαγραφές για το γυροσκόπιο

Παράμετρος	Μονάδα	ΜΜΕ6-1	ΜΜΟ6-1Α	ΜΜΟ6-1Β	ΜΜΟ6-1C
Πεδίο μέτρησης (προσαρμόσιμο)	°/s	± 400	± 400	± 400	± 2000
Σταθερότητα της μεροληψίας κατά την εκτέλεση ((@ διακύμανση Allan)	°/h	0.3	0.1	0. 05	1
Σταθερότητα κλίσης @10s (10s ομαλή, 1σ, θερμοκρασία δωματίου)	°/h	3	1	0.5	6
Σταθερότητα της μεροληψίας σε πλήρη θερμοκρασία	°/h	10	3	2	18
Στρογγυλή Τυχαίο Περπάτημα	°/√h	0.15	0.1	0.02	0.3
Βια επαναληψιμότητα (1σ)	°/h	1	0.5	0.3	2
Δύοως ευαισθησία επιτάχυνσης	°/h/g	1	1	1	2
Μη γραμμικότητα του συντελεστή κλίμακας ((1σ)	ppm	150	150	150	300
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm	20	20	20	100
Λάθος ευθυγράμμιση	°	±0.05	±0.05	±0.05	±0.05
3 dB εύρος ζώνης	Hz	250	200	150	250

ΕπιταχυνόμετροΤεχνικοί δείκτες

Παράμετρος	Μονάδα	Μονάδα IMU6-1y-1	Μονάδα IMU6-1y-2		Μονάδα IMU6-1y-3		Μονάδα 6-1y-4
Πεδίο μέτρησης (προσαρμόσιμο)	g	±10	±30		±50		± 80
Σταθερότητα της μεροληψίας κατά την εκτέλεση (διακύμανση Allan @ 25 °C)	μg	0.02	0.05		0.1		0.2
Σταθερότητα κλίσης @10s	μg	0.05	0.2		0.5		1
Σταθερότητα της μεροληψίας σε πλήρη θερμοκρασία	μg	1	3		5		15
Στρογγυλή Τυχαίο Περπάτημα	m/s/√h	0.001	0.002		0.005		0.01
Βια επαναληψιμότητα	μg	0.1	0.5		1		2
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm	200	200			200		200
Μη γραμμικότητα του συντελεστή κλίμακας ((1σ)	ppm	50		100		200		300
Λάθος ευθυγράμμιση	°	±0.05		±0.05		±0.05		±0.05
3 dB εύρος ζώνης	Hz	100		100		100		100

Προδιαγραφή γωνίας κλίσης (δεν έχει ρυθμιστεί ως προεπιλεγμένη, προαιρετική)

Παράμετρος	Μονάδα	ΜΜΟ6-1y-x
Πεδίο μέτρησης (προσαρμόσιμο)	g	±1.7
Βια σταθερότητα (1s εξομάλυνση)	μg	0.5
Τυχαίο περπάτημα	m/s/√h	0.08
Σκηνομετρικός παράγοντας-γραμμικότητα	ppm	100

Ηλεκτρικά χαρακτηριστικά

Παράμετρος	Μονάδα	ΜΜΟ6-1y-x
Τετάρτη	V	5
Κατανάλωση ενέργειας	W	2
Ρίππλ	mV	100

Προσαρμοστικότητα στο περιβάλλον

Παράμετρος	Μονάδα	ΜΜΟ6-1y-x
Θερμοκρασία λειτουργίας	°C	-45~85
Θέρμανση αποθήκευσης	°C	-55~105
Δονήσεις	- Δεν ξέρω.	10~2000Hz,6.06g
Επιπτώσεις	- Δεν ξέρω.	1000 g,0.1ms

Βάρος

55±5

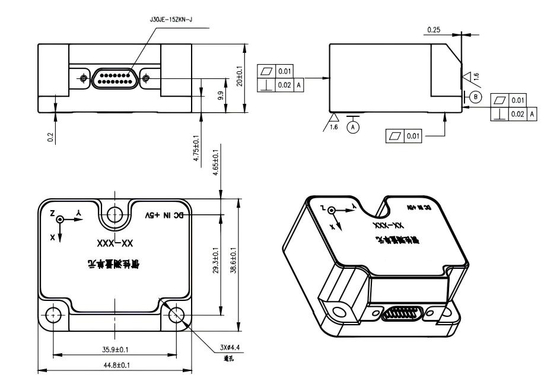

Σχετική δομή

Τριάξονας Γυροεπιταχυνόμετρος Ενσωματωμένη μονάδα μέτρησης αδράνειας με έξοδο RS422 0
