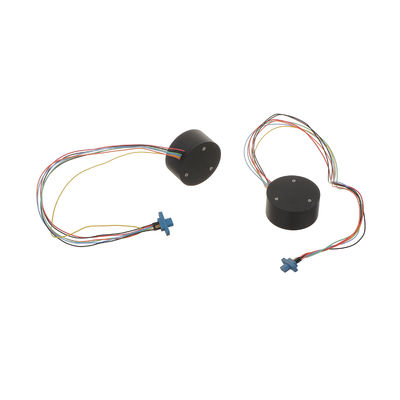

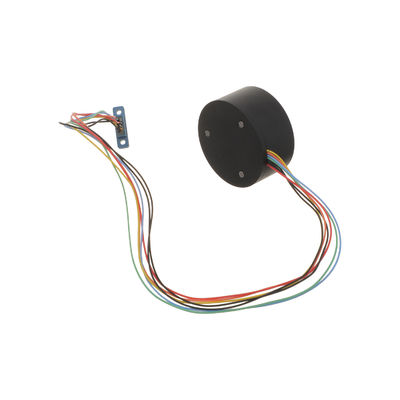

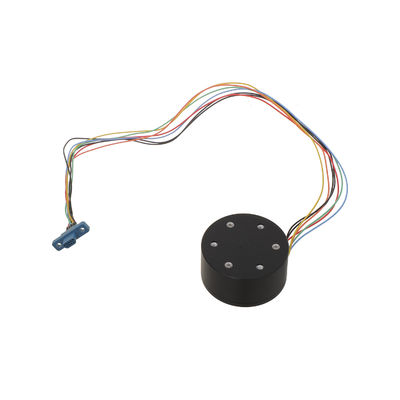

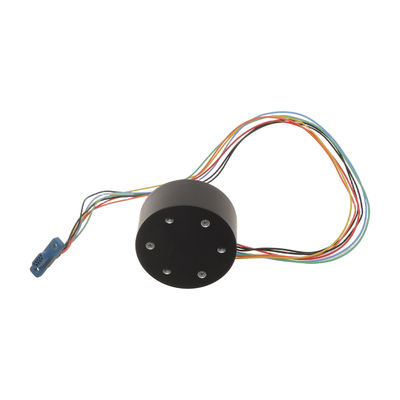

VG1703 Οπτικό Ίνας Γυροσκόπιο ±300°/s Εύρος ≤0.5°/h Σταθερότητα

VG1703 Οπτικό Ίνας Γυροσκόπιο ±300°/s Εύρος ≤0.5°/h Σταθερότητα

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MFOG-40
MOQ:	1
τιμή:	1350$
Όροι πληρωμής:	L/C, D/P, T/T, Western Union
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Σειρά:

± 300 (°/s

Σταθερότητα μηδενικής προκατάληψης ((10S, 1σ):

≤0,5 °/h

Γωνιακή τυχαία βόλτα:

≤0,02 °/h

Εύρος ζώνης 3DB:

≥300Hz

Επαναληψιμότητα μηδενικής προκατάληψης ((1σ):

≤0,5 °/h

Μη γραμμικότητα συντελεστή κλίμακας:

≤500ppm

Διάσταση:

Φ40x20mm

Κατανάλωση ενέργειας:

≤1,5W

Συσκευασία λεπτομέρειες:

Σφουγγάρι + χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

οπτικό ίνας γυροσκόπιο 300°/s εύρος

Οπτικό γυροσκόπιο ινών 0.5°/h σταθερότητα

γυροσκόπιο οπτικών ινών υψηλής σταθερότητας

Περιγραφή προϊόντος

VG1703 οπτικό γυροσκόπιο ινών

Επισκόπηση προϊόντων

Το γυροσκόπιο οπτικών οπτικών ινών MFOG-40 είναι ένας προχωρημένος αισθητήρας γωνιακού ρυθμού που ενσωματώνει οπτικές, μηχανικές και ηλεκτρονικές τεχνολογίες. Χρησιμοποιώντας το αποτέλεσμα SAGNAC με συσκευές μικρο-νανο-ινών, παρέχει μέτρηση υψηλής ακρίβειας, ανιχνεύοντας διαφορές φάσης μεταξύ των φωτεινών δοκών, που υποβάλλονται σε επεξεργασία μέσω εξελιγμένων ηλεκτρονικών ειδών για ακριβείς εφαρμογές ελέγχου και μέτρησης.

Βασικά χαρακτηριστικά

Απλή δομή χωρίς κινούμενα ή φορούν μέρη
Γρήγορη ικανότητα εκκίνησης με συμπαγείς διαστάσεις (Φ40 × 20mm)
Ελαφριά κατασκευή για ευέλικτη ολοκλήρωση πλατφόρμας
Ιδανικό για έλεγχο στάσης και συστήματα μέτρησης φορέα

Τεχνικά στοιχεία

Συγκρότημα οπτικής διαδρομής
Πίνακας κυκλώματος ανίχνευσης και ελέγχου
Σκελετός δακτυλίου ινών και δομική περίβλημα

Απαιτήσεις ισχύος

Παράμετρος	Προσδιορισμός
Δυναμικό	4.85V ~ 5.15V
Κυματισμός	20MV
Ηλεκτρικό ρεύμα	0,2α

Ηλεκτρική διασύνδεση

Αριθμός κόμβου	Χρώμα	Ορισμός
1	Μανταρίνι	RS422 R-
2	Μπλε	RS422 R+
3	Πράσινος	RS422 T+
4	Κίτρινος	Rs422 t-
5	Μαύρος	ΑΕΔ
6	Μαύρος	ΑΕΔ
7	Κόκκινος	5V

Παράμετροι απόδοσης

Παράμετρος	Προσδιορισμός
Εύρος (°/s)	± 300
Συντελεστής κλίμακας (LSB/°/s)	3600
Μη γραμμικότητα συντελεστή κλίμακας (ppm)	≤500
Σταθερότητα μηδενικής προκατάληψης (10S, 1σ, °/ώρα)	≤0,5
Επαναληψιμότητα μηδενικής προκατάληψης (1σ, °/ώρα)	≤0,5
Γωνιακή τυχαία βόλτα (°/Η1/2)	≤0.02
Σταθερότητα μηδενικής προκατάληψης σε πλήρη θερμοκρασία (°/ώρα)	≤1,5
Εύρος ζώνης 3DB (Hz)	≥300
Τροφοδοσία (v)	5 ± 0,15
Κατανάλωση ενέργειας (w)	≤1,5

Διαγράμματα προϊόντων

VG1703 Τεχνικό διάγραμμα οπτικών ινών

VG1703 Σχέδιο διαστάσεων οπτικών ινών
