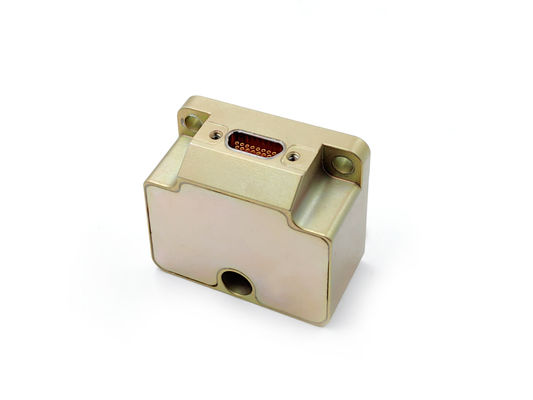

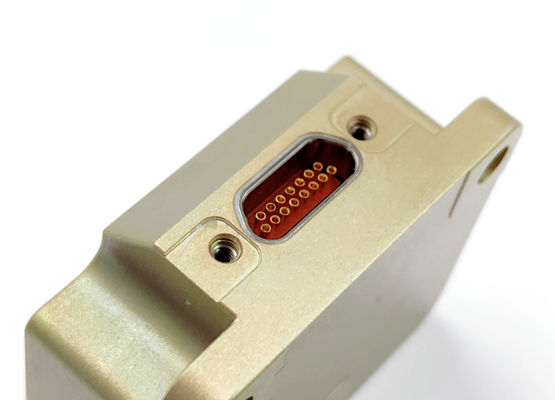

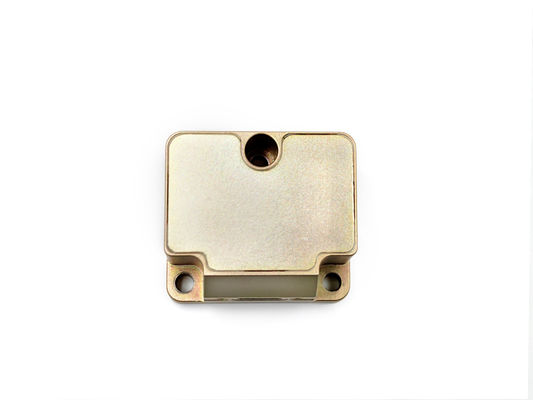

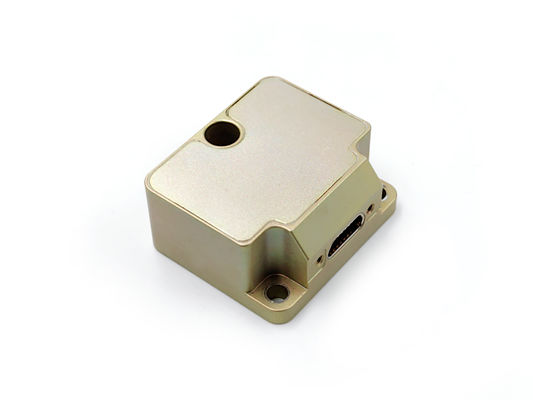

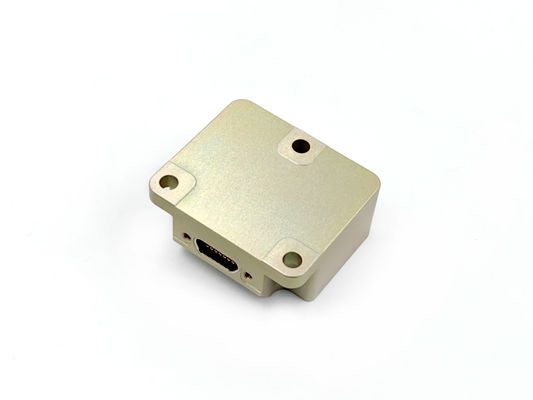

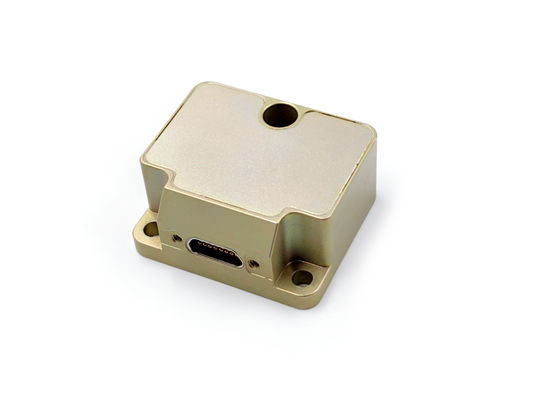

Μονάδα μέτρησης αδράνειας Stim300 MEMS με RS-422 σειριακή διεπαφή για ακριβή πλοήγηση

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	Imu6-1a
MOQ:	1
τιμή:	2500$
Όροι πληρωμής:	T/T, L/C, Western Union
Ικανότητα εφοδιασμού:	1 εβδομάδα για δείγμα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

Γυροσκοπική περιοχή (προσαρμόσιμη):

± 400 °/s

Σταθερότητα μεροληψίας σε διαδρομή (@ allan διακύμανση):

0.1°/h

Σταθερότητα προκατάληψης @10S (10s ομαλή, 1σ, θερμοκρασία δωματίου):

1°/h

Γωνιακή τυχαία βόλτα:

0.1°/√h

εύρος ζώνης 3 DB:

200Hz

ACC Range (προσαρμόσιμη):

±30 γρ

Σταθερότητα μεροληψίας σε διαδρομή (Allan Variance @ 25 ℃):

00,05 mg

Σταθερότητα κλίσης @10s:

0.2 mg

Συσκευασία λεπτομέρειες:

Σφουγγάρι + χαρτοκιβώτιο

Δυνατότητα προσφοράς:

1 εβδομάδα για δείγμα

Επισημαίνω:

Η ενσωματωμένη μονάδα IMU Stim300 MEMS με γύρο ± 400°/s

ΜΜΕΜ με σταθερότητα παραμερισμού 0

1°/h

Περιγραφή προϊόντος

Μονάδα αδρανειακής μέτρησης STIM300 MEMS με σειριακή διεπαφή RS-422

Η μονάδα αδρανειακής μέτρησης MEMS ενσωματώνει ένα γυροσκόπιο τριών αξόνων, επιταχυνσιόμετρο τριών αξόνων, αισθητήρα γωνίας κλίσης τριών αξόνων, αισθητήρα θερμοκρασίας, πλακέτα επεξεργασίας σήματος και απαραίτητο λογισμικό. Μετράει με ακρίβεια τον γωνιακό ρυθμό τριών αξόνων, την επιτάχυνση των τριών αξόνων και τη γωνία κλίσης τριών αξόνων ενός φορέα, τα αντισταθμισμένα δεδομένα που αντισταθμίζονται από την παραγωγή (συμπεριλαμβανομένης της θερμοκρασίας, της κακής ευθυγράμμισης της εγκατάστασης και της μη γραμμικής αποζημίωσης) μέσω της σειριακής θύρας RS-422.

Βασικά στοιχεία

Γυροσκόπιο τριών αξόνων
Επιταχυνσιόμετρο τριών αξόνων
Αισθητήρας γωνίας κλίσης τριών αξόνων
Αισθητήρας θερμοκρασίας
Πίνακας επεξεργασίας σήματος
Ενσωματωμένο πακέτο λογισμικού

Προδιαγραφές γυροσκοπίου

Παράμετρος	Μονάδα	IMU6-1	Imu6-1a	IMU6-1B	Imu6-1c
Εύρος μέτρησης (προσαρμόσιμο)	°/s	± 400	± 400	± 400	± 2000
Σταθερότητα μεροληψίας σε διαδρομή (@ allan διακύμανση)	°/h	0,3	0,1	0,05	1
Σταθερότητα προκατάληψης @10S (10s ομαλή, 1σ, θερμοκρασία δωματίου)	°/h	3	1	0,5	6
Σταθερότητα προκατάληψης σε πλήρη θερμοκρασία	°/h	10	3	2	18
Γωνιακή τυχαία βόλτα	°/√h	0,15	0,1	0,02	0,3
Επαναληψιμότητα μεροληψίας (1σ)	°/h	1	0,5	0,3	2
Ευαισθησία επιτάχυνσης μεροληψίας	°/h/g	1	1	1	2
Μη γραμμικότητα συντελεστή κλίμακας (1σ)	ppm	150	150	150	300
Επαναληψιμότητα συντελεστή κλίμακας (1σ)	ppm	20	20	20	100
Κακή ευθυγράμμιση	°	± 0,05	± 0,05	± 0,05	± 0,05
3 dB εύρος ζώνης	Hz	250	200	150	250

Τεχνικοί δείκτες επιταχυνσιόμετρου

Παράμετρος	Μονάδα	IMU6-1Y-1	IMU6-1Y-2	IMU6-1Y-3	IMU6-1Y-4
Εύρος μέτρησης (προσαρμόσιμο)	σολ	± 10	± 30	± 50	± 80
Σταθερότητα μεροληψίας σε διαδρομή (Allan Variance @ 25 ℃)	mg	0,02	0,05	0,1	0,2
Σταθερότητα προκατάληψης @10s	mg	0,05	0,2	0,5	1
Σταθερότητα προκατάληψης σε πλήρη θερμοκρασία	mg	1	3	5	15
Γωνιακή τυχαία βόλτα	m/s/√h	0,001	0,002	0,005	0,01
Επαναληψιμότητα μεροληψίας (1σ)	mg	0,1	0,5	1	2
Επαναληψιμότητα συντελεστή κλίμακας (1σ)	ppm	200	200	200	200
Μη γραμμικότητα συντελεστή κλίμακας (1σ)	ppm	50	100	200	300
Κακή ευθυγράμμιση	°	± 0,05	± 0,05	± 0,05	± 0,05
3 dB εύρος ζώνης	Hz	100	100	100	100

Προδιαγραφή γωνίας κλίσης (προαιρετικά)

Παράμετρος	Μονάδα	IMU6-1Y-X
Εύρος μέτρησης (προσαρμόσιμο)	σολ	± 1,7
Σταθερότητα μεροληψίας (εξομάλυνση 1s)	mg	0,5
Τυχαίος περίπατος	m/s/√h	0,08
Μη γραμμικότητα συντελεστή κλίμακας	ppm	100

Ηλεκτρικά χαρακτηριστικά

Παράμετρος	Μονάδα	IMU6-1Y-X
Δυναμικό	V	5
Κατανάλωση ενέργειας	W	2
Κυματισμός	MV	100

Περιβαλλοντική προσαρμοστικότητα

Παράμετρος	Μονάδα	IMU6-1Y-X
Θερμοκρασία λειτουργίας	℃	-45 ~ 85
Θερμοκρασία αποθήκευσης	℃	-55 ~ 105
Δόνηση	-	10 ~ 2000Hz, 6.06g
Σύγκρουση	-	1000g, 0,1ms

Σχέδιο περιγράμματος

Τεχνικό σχέδιο της μονάδας μέτρησης αδρανειακής μέτρησης STIM300 MEMS
