Πλήρης αντιστάθμιση σφαλμάτων για την πλοήγηση

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	Μονάδα Εμπόριο 115
MOQ:	1
τιμή:	200$
Όροι πληρωμής:	L/C,T/T
Ικανότητα εφοδιασμού:	2000/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Δυναμικό εύρος μέτρησης:

500º/s

Σταθερότητα μηδενικής μεροληψίας:

3.0º/h

Εύρος μηδενικής μεροληψίας:

±0,2º/s

Εύρος ζώνης:

80Hz

Μέγεθος:

22,4 × 22,4 × 9,5 mm

Διεπαφή επικοινωνίας:

Εναμερή UART

Συσκευασία λεπτομέρειες:

χαρτοκιβώτιο με το σφουγγάρι

Δυνατότητα προσφοράς:

2000/μήνα

Επισημαίνω:

ΜΜΕ 6 αξόνων με αντιστάθμιση σφαλμάτων

επιταχυνόμετρο IMU σε πραγματικό χρόνο

γύρο πλοήγησης με πλήρη αντιστάθμιση

Περιγραφή προϊόντος

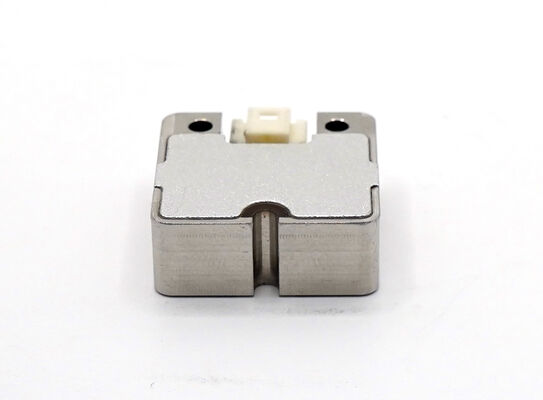

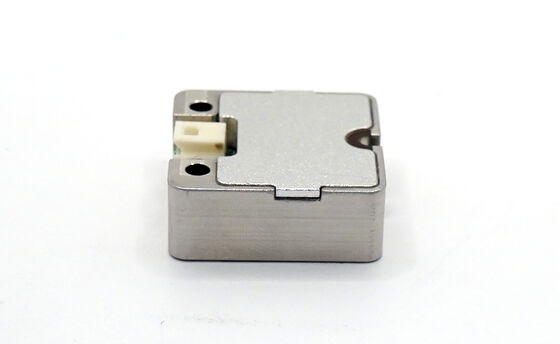

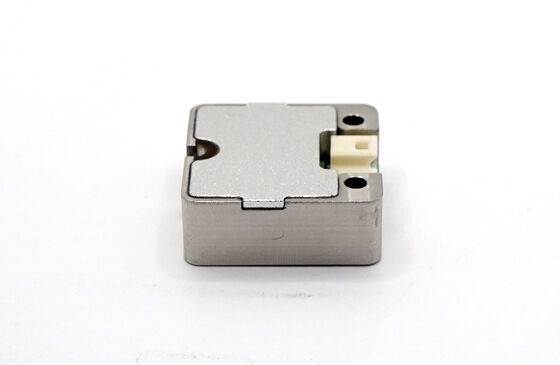

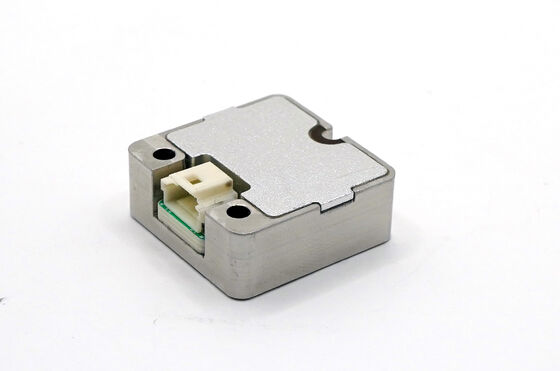

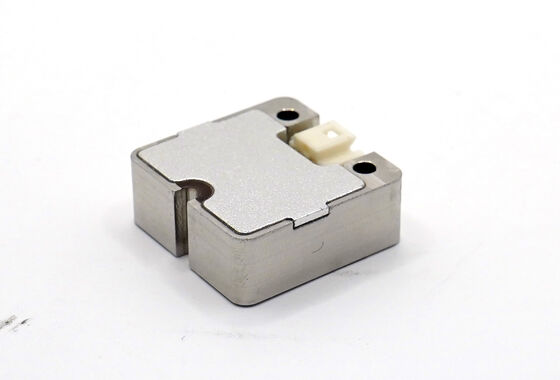

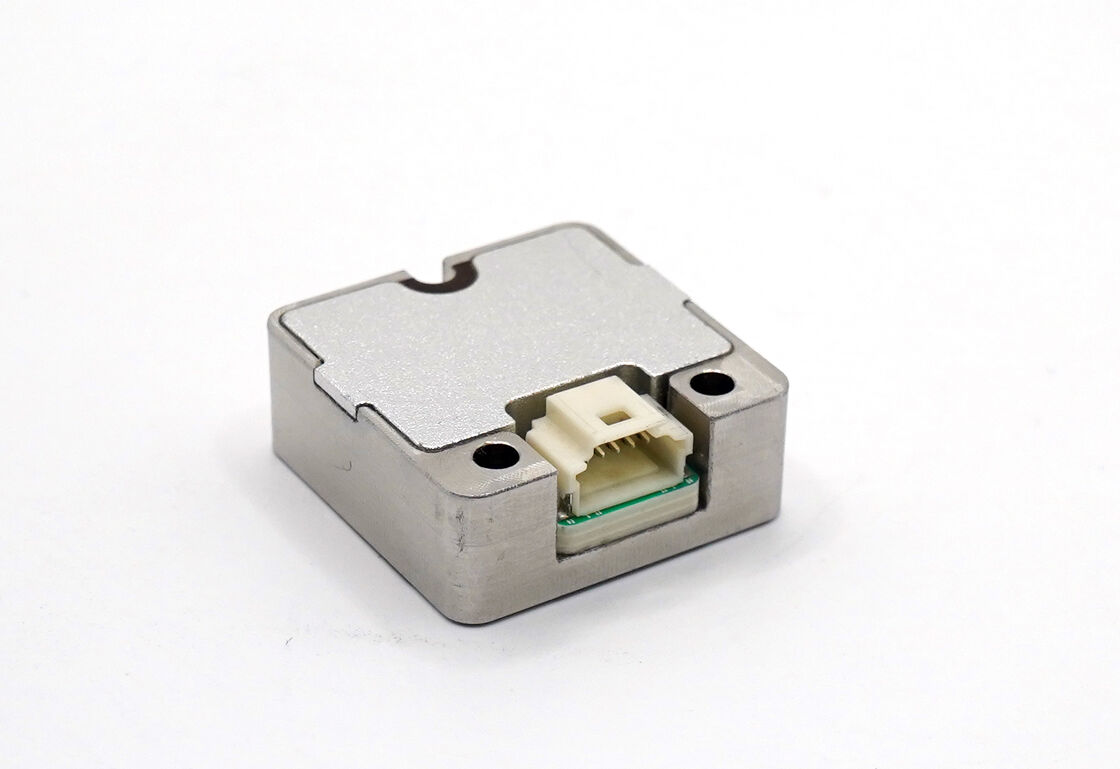

IMU 6-Αξόνων σε Πραγματικό Χρόνο με Πλήρη Αντιστάθμιση Σφαλμάτων για Πλοήγηση

Επισκόπηση Προϊόντος

Η IMU115 είναι μια μονάδα μέτρησης αδράνειας (IMU) υψηλής απόδοσης που βασίζεται στην μικρο-μηχανική τεχνολογία MEMS, με ενσωματωμένα γυροσκόπια και επιταχυνσιόμετρα που εξάγουν τρι-αξονικές γωνιακές ταχύτητες και τρι-αξονικές επιταχύνσεις. Σχεδιασμένη για εξαιρετική αξιοπιστία και περιβαλλοντική προσαρμοστικότητα, αυτή η μονάδα είναι κατάλληλη για έξυπνη οδήγηση, κινητές επικοινωνίες, χαρτογράφηση και πλατφόρμες σταθεροποίησης.

Βασικά Χαρακτηριστικά

Τρι-αξονικό ψηφιακό γυροσκόπιο:
- Δυναμική περιοχή μέτρησης ±250º/s (500º/s προαιρετικό)
- Σταθερότητα μηδενικής μετατόπισης: 10º/h (GJB, 10s, τυπικό), 6.0º/h (ALLAN, τυπικό)
Τρι-αξονικό ψηφιακό επιταχυνσιόμετρο:
- Δυναμική περιοχή ±4g (διαμορφώσιμο σε 16g)
- Σταθερότητα μηδενικής μετατόπισης: 0.12 mg (GJB, 10s), 0.065 mg (ALLAN)
Υψηλή αξιοπιστία με MTBF > 20.000 ώρες
Ακρίβεια πλήρους θερμοκρασιακού εύρους (-40℃ έως 80℃) με ενσωματωμένη βαθμονόμηση
Ισχυρή απόδοση υπό συνθήκες έντονων κραδασμών
Διεπαφή UART 1 κατεύθυνσης

Εφαρμογές

Έξυπνα συστήματα οδήγησης
Πλατφόρμες κινητών επικοινωνιών
Χαρτογράφηση ακριβείας
Πλατφόρμες σταθεροποίησης

Τεχνικές Προδιαγραφές

Παράμετρος	Συνθήκες Δοκιμής	Ελάχ.	Τυπικό	Μέγ.	Μονάδα
Γυροσκόπιο
Δυναμικό εύρος			250	500	º/s
Σταθερότητα μηδενικής μετατόπισης	Διακύμανση Allan		3.0		º/h
Σταθερότητα μηδενικής μετατόπισης	10s μέσος όρος (-40℃ έως +80℃)		6.0		º/h
Εύρος μηδενικής μετατόπισης			±0.2		º/s
Μεταβολή θερμοκρασίας μηδενικής μετατόπισης			±0.3		º/s
Ακρίβεια συντελεστή κλίμακας			0.2		%
Μη γραμμικότητα συντελεστή κλίμακας			0.02		%FS
Εύρος ζώνης			80		Hz
Επιταχυνσιόμετρο
Δυναμικό εύρος			4	16	g
Σταθερότητα μηδενικής μετατόπισης	Διακύμανση Allan		0.065		mg
Σταθερότητα μηδενικής μετατόπισης	10s μέσος όρος (-40℃ έως +80℃)		0.12		mg
Εύρος μηδενικής μετατόπισης			±3		mg
Μεταβολή θερμοκρασίας μηδενικής μετατόπισης			±6		mg
Ακρίβεια συντελεστή κλίμακας			0.3		%
Μη γραμμικότητα συντελεστή κλίμακας			0.03		%FS
Εύρος ζώνης			80		Hz
Διεπαφή Επικοινωνίας
Ρυθμός baud UART 1 κατεύθυνσης		115.2	460.8		Kbps
Συχνότητα δειγματοληψίας UART		200	1000		Hz
Ηλεκτρικά Χαρακτηριστικά
Τάση		4.5	5	5.5	V
Κατανάλωση ρεύματος			0.35		W
Κυμάτωση	P-P		20		mV
Δομικά Χαρακτηριστικά
Μέγεθος			22.422.49.5		mm
Βάρος			16		g
Περιβαλλοντικές Προδιαγραφές
Θερμοκρασία λειτουργίας		-40		80	℃
Θερμοκρασία αποθήκευσης		-45		85	℃
Δόνηση			20-2000Hz, 3g
Κρούση			1000g, 0.5ms
MTBF			20.000		h
Συνεχής λειτουργία			120		h

Σημείωση: Οι υπολογισμοί μηδενικής μετατόπισης για το πλήρες εύρος θερμοκρασίας υποθέτουν ρυθμό αλλαγής θερμοκρασίας ≤1℃/min (-40℃ έως +80℃)

Ηλεκτρική Διεπαφή
