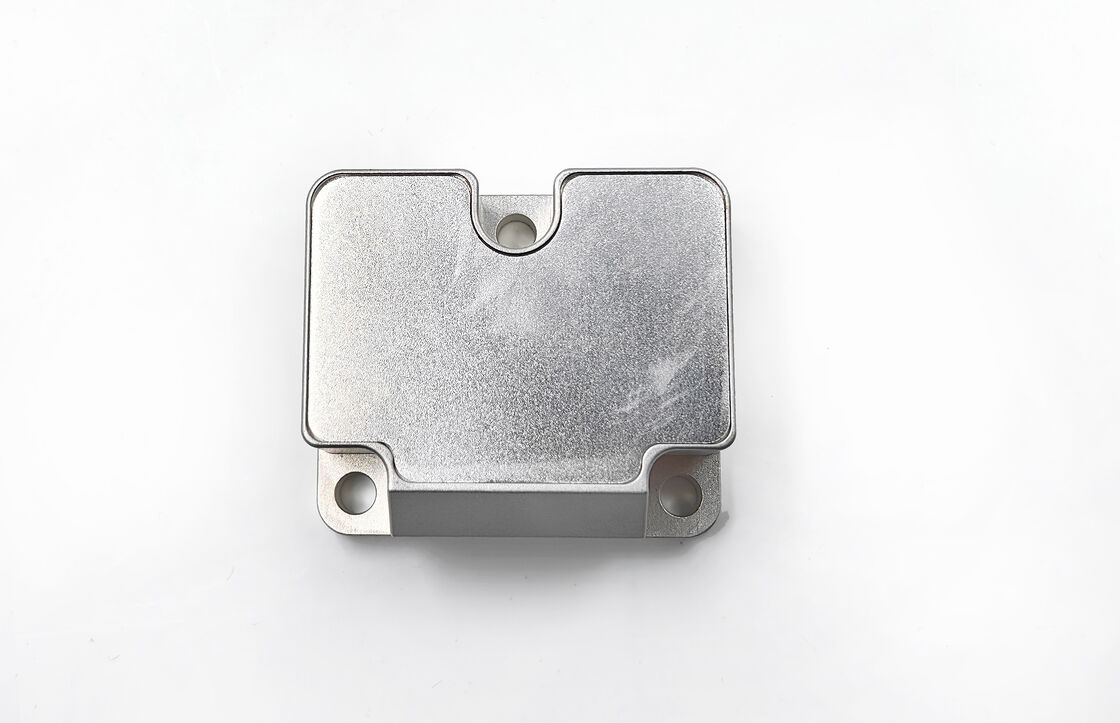

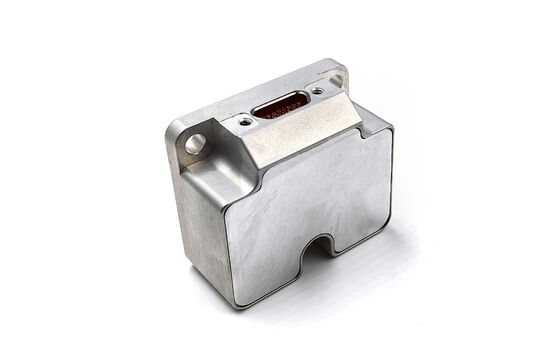

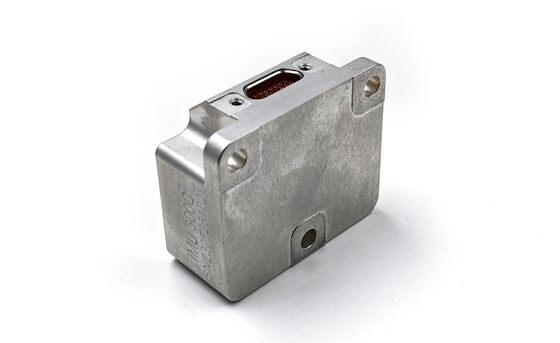

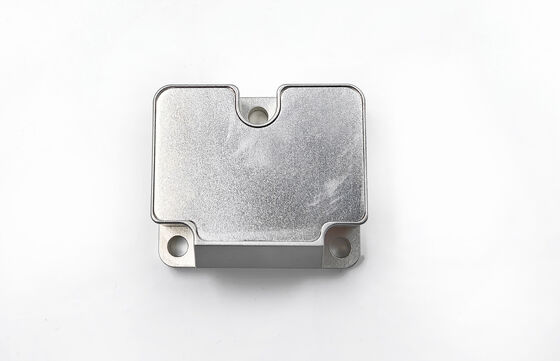

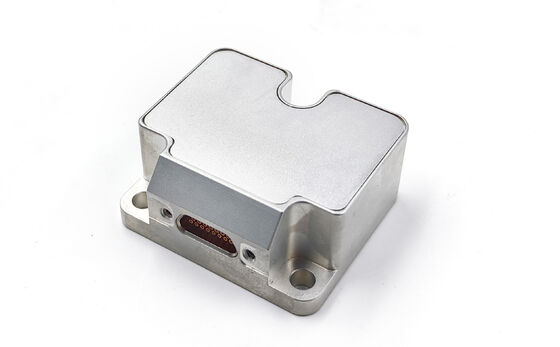

ΜΜΕ MEMS βαθμού πλοήγησης με γυροσκόπιο επιταχυντή 3 άξων

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	IMU6-4
MOQ:	1
Όροι πληρωμής:	L/C,T/T,Western Union
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Βάρος:

55±5g

Εύρος μέτρησης:

± 400 °/s

Αστάθεια μηδενικής πόλωσης:

1°/h

Τυχαίο περπάτημα:

0,15./√h

Επαναληψιμότητα μηδενικής προκατάληψης:

10°/h

Ευαισθησία επιτάχυνσης μηδενικής προκατάληψης:

1°/h/g

Μη γραμμικότητα συντελεστή κλίμακας:

300ppm

Εύρος ζώνης:

250hz

Συσκευασία λεπτομέρειες:

σφουγγάρι +χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

αισθητήρας IMU MEMS βαθμού πλοήγησης

Γυροσκόπιο επιταχυνόμετρου 3 άξων

ΜΜΕΜ με γυροσκόπιο

Περιγραφή προϊόντος

ΜΜΜ MEMS βαθμού πλοήγησης με 3-άξιο επιταχυντή και γυροσκόπιο

Σύνθεση και Λειτουργία

Η μονάδα μέτρησης αδράνειας ενσωματώνει πολλαπλούς αισθητήρες ακριβείας και εξαρτήματα επεξεργασίας:

Γυροσκόπιο τριών αξόνων για τη μέτρηση γωνιακής ταχύτητας
Τριάξιο επιταχυνόμετρο για τη μέτρηση της επιτάχυνσης
Δέκτης γωνίας κλίσης τριών αξόνων (προαιρετικός)
Αισθητήρας θερμοκρασίας για την περιβαλλοντική αντιστάθμιση
Πίνακα επεξεργασίας σήματος με προηγμένους αλγόριθμους
Σκληρή μηχανική δομή
Συνολική σουίτα λογισμικού

Το σύστημα μετρά τον γωνικό ρυθμό, την επιτάχυνση και τη γωνία κλίσης του φορέα σε τρεις άξονες, και στη συνέχεια παράγει αντισταθμισμένα δεδομένα (συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας, της αντιστάθμισης της δυσπροσαρμογής της εγκατάστασης, της αντιστάθμισης της δυσπροσάρμοσης της συσκευής, της αντιστάθμισης της κλίσης της συσκευής)και μη γραμμική αντιστάθμιση) μέσω σειριακής θύρας RS-422 χρησιμοποιώντας τυποποιημένα πρωτόκολλα επικοινωνίας.

Τεχνικές προδιαγραφές για το γυροσκόπιο

Παράμετρος	Μονάδα	Προϋποθέσεις δοκιμής	ΜΜΟ6-4	Μονάδα IMU6-4	Μονάδα IMU6-4	Μονάδα IMU6-4C
Πεδίο μέτρησης	°/s		± 400	± 400	± 400	± 2000
Ασταθερότητα μηδενικής προκατάληψης	°/h	Διακύμανση Allan	1	0.1	0.05	3
Μηδενική σταθερότητα προκατάληψης	°/h	1s ομαλή, RMS, κανονική θερμοκρασία	10	5	1	20
Μηδενική διακύμανση κλίσης σε πλήρη θερμοκρασία	°/h	10 δευτερόλεπτα ομαλή, RMS, ταχύτητα αλλαγής θερμοκρασίας 1 °C/min	20	10	2	40
Τυχαίο περπάτημα	./√h	Διακύμανση Allan	0.15	0.05	0.02	0.3
Επαναληψιμότητα μηδενικής προκατάληψης	°/h	Q = 6, κανονική θερμοκρασία	10	5	1	20
Αίσθηση μηδενικής κλίσης επιτάχυνσης	°/h/g	Δοκιμή σε ± 1 g	1	1	1	1
Απόφαση	°/h		2	1	0.5	5
Θόρυβος εξόδου	°/s	Πύργος (μισή κορυφή, STD * 3)	0.3	0.25	0.15	0.45
Μη γραμμικότητα του συντελεστή κλίμακας	ppm	Κανονική θερμοκρασία	300
Επαναληψιμότητα με συντελεστή κλίμακας	ppm	Q = 3, κανονική θερμοκρασία	300
Διασταυρούμενη ζεύξη	%	Κανονική θερμοκρασία	0.2
Διάφραση ζώνης	Hz		250	250	150	250

Τεχνικές προδιαγραφές επιταχυντή

Παράμετρος	Μονάδα	Προϋποθέσεις δοκιμής	ΜΜU6-4y-1	ΜΜU6-4y-2	ΜΟΥ6-4y
Πεδίο μέτρησης	g		±10	±20	±40
Μηδενική σταθερότητα προκατάληψης	μg	1s ομαλή, RMS, κανονική θερμοκρασία	0.1	0.2	0.3
Μηδενική διακύμανση κλίσης σε πλήρη θερμοκρασία	μg	10 δευτερόλεπτα ομαλή, RMS, ταχύτητα αλλαγής θερμοκρασίας 1 °C/min	3	3	5
Επαναληψιμότητα μηδενικής προκατάληψης	μg	Q = 6, κανονική θερμοκρασία	0.2	0.5	1
Απόφαση	μg		0.1	0.1	0.1
Μη γραμμικότητα του συντελεστή κλίμακας	ppm	Κανονική θερμοκρασία	500
Επαναληψιμότητα με συντελεστή κλίμακας	ppm	Q = 3, κανονική θερμοκρασία	500
Διασταυρούμενη ζεύξη	%	Κανονική θερμοκρασία	0.2
Διάφραση ζώνης	Hz		150

Τεχνικές προδιαγραφές γωνίας κλίσης

Παράμετρος	Μονάδα	Μονάδα IMU6-4y-x
Πεδίο μέτρησης	g	±1.7
Σταθερότητα μηδενικής μεροληψίας (1s εξομάλυνση)	μg	0.5
Μη γραμμικότητα του συντελεστή κλίμακας	ppm	500

Ηλεκτρικά χαρακτηριστικά

Παράμετρος	Μονάδα	ΜΟΥ6-4y
Τετάρτη	V	+5±0.5
ρεύμα εκκίνησης	mA	< 400
Κατανάλωση ισχύος σε σταθερή κατάσταση	W	< 1.2
Ρίππλ	mV	100

Προσαρμοστικότητα στο περιβάλλον

Παράμετρος	Μονάδα	Μονάδα IMU6-4y-x
Θερμοκρασία λειτουργίας	°C	-45~85
Θέρμανση αποθήκευσης	°C	-55~105

Επιπλέον προδιαγραφές

Παράμετρος	Μονάδα	Μονάδα IMU6-4y-x
Βάρος	g	55±5
Ώρα έναρξης	σ	1

Σχεδιασμός περίγραμμα
