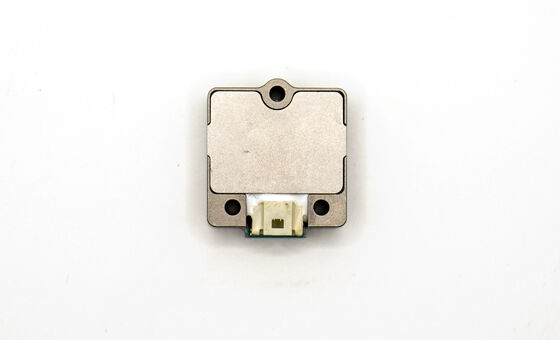

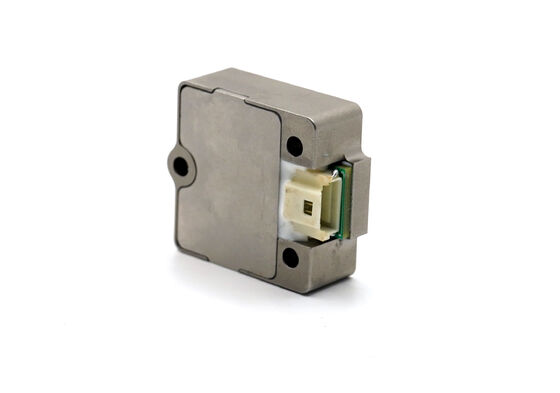

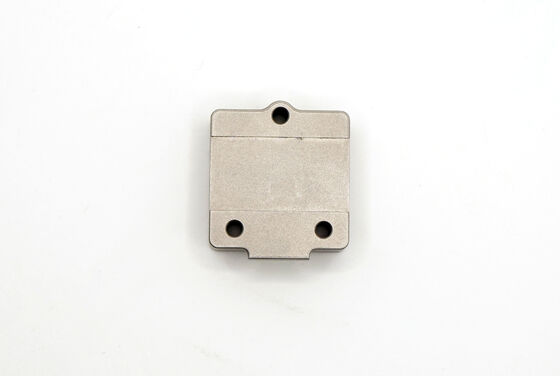

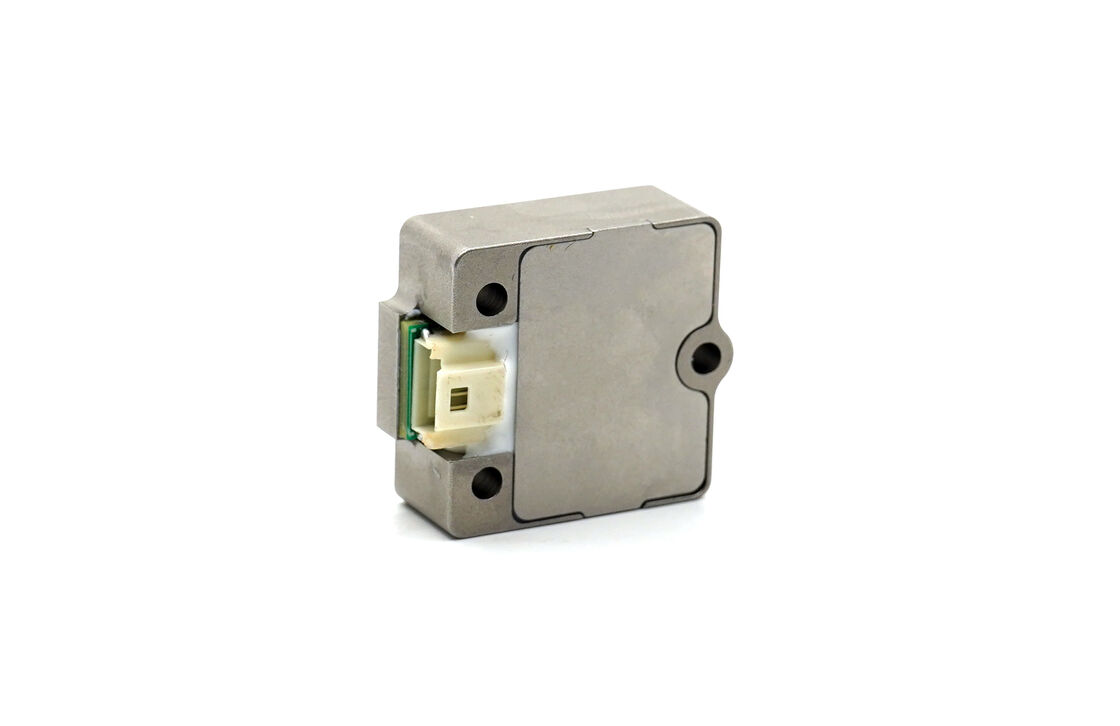

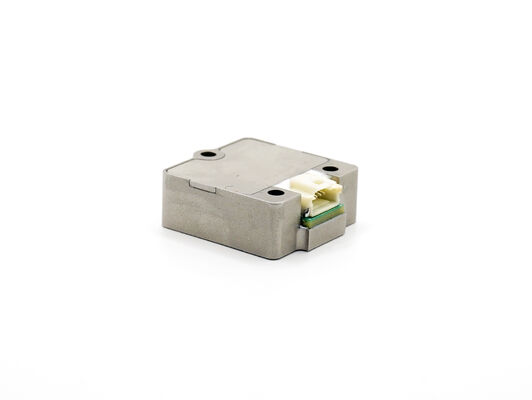

Μονάδα μέτρησης αδράνειας υψηλών επιδόσεων για σύστημα αδράνειας πλοήγησης INS

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	IMU6-36
MOQ:	1
Όροι πληρωμής:	L/C,T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Αστάθεια μηδενικής πόλωσης:

≤ 3°/h

Εύρος μέτρησης:

480°/s

Τυχαίος περίπατος γωνίας:

0,25°/√ h

Εύρος μέτρησης (επιταχυνσιόμετρο):

Δυνατότητα διαμόρφωσης 2 ~ 16 g

Επαναληψιμότητα μηδενικής προκατάληψης:

≤ 5°/h

Εύρος ζώνης:

≥ 100 Hz

Βάρος:

18g

Δυναμικό:

5±0,3V

Συσκευασία λεπτομέρειες:

σφουγγάρι +χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Μονάδα μέτρησης αδράνειας για πλοήγηση

Επιταχυνόμετρο υψηλών επιδόσεων INS

Γύρο αισθητήρας για συστήματα αδράνειας

Περιγραφή προϊόντος

Μονάδα μέτρησης αδράνειας υψηλών επιδόσεων για σύστημα αδράνειας πλοήγησης INS

Σύνθεση και Λειτουργία
Η μονάδα μέτρησης αδράνειας αποτελείται από τριάξιο γυροσκόπιο, τριάξιο επιταχυνόμετρο, αισθητήρα θερμοκρασίας, πλακέτα επεξεργασίας σήματος, δομικά εξαρτήματα και βασικό λογισμικό.Μετρά το τριάξονα γωνιακό ρυθμό και την επιτάχυνση του φορέα, που παράγει αντισταθμισμένα δεδομένα, συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας, της αντιστάθμισης γωνίας δυσπροσαρμογής της εγκατάστασης,και μη γραμμική αντιστάθμιση μέσω της σειριακής θύρας UART χρησιμοποιώντας το καθορισμένο πρωτόκολλο επικοινωνίας.

Τεχνικές προδιαγραφές για το γυροσκόπιο

Παράμετρος	Μονάδα	Προϋποθέσεις δοκιμής	ΜΜΟ6-36
Πεδίο μέτρησης	°/s	Διαμορφώνεται	±480
Ασταθερότητα μηδενικής προκατάληψης	°/h	Διακύμανση Allan	≤ 3
Μηδενική σταθερότητα προκατάληψης	°/h	10s ομαλή, RMS, φυσιολογική θερμοκρασία	≤ 8
Μηδενική διακύμανση κλίσης σε πλήρη θερμοκρασία	°/h	10 δευτερόλεπτα εξομάλυνσης, τρεις θερμοκρασίες μηδενικής μεταβολής (-45 °C, 25 °C, 85 °C)	≤ 150
Τυχαίο περπάτημα	°/√h	Διακύμανση Allan	≤0.25
Επαναληψιμότητα μηδενικής προκατάληψης	°/h	Q = 6, κανονική θερμοκρασία	≤ 5
Μη γραμμικότητα του συντελεστή κλίμακας	ppm	Κανονική θερμοκρασία	≤ 50
Διασταυρούμενη ζεύξη	%	Κανονική θερμοκρασία	≤0.1
Διάφραση ζώνης	Hz	Διαμορφώνεται	≥ 100

Τεχνικές προδιαγραφές επιταχυντή

Παράμετρος	Μονάδα	Προϋποθέσεις δοκιμής	ΜΜΟ6-36
Πεδίο μέτρησης	g	Διαμορφωτέο 2 ~ 16g	±16
Μηδενική σταθερότητα προκατάληψης	μg	10s ομαλή, RMS, φυσιολογική θερμοκρασία	≤0.1
Μηδενική διακύμανση κλίσης σε πλήρη θερμοκρασία	μg	10 δευτερόλεπτα εξομάλυνσης, τρεις θερμοκρασίες μηδενικής μεταβολής (-45 °C, 25 °C, 85 °C)	≤ 2.5
Επαναληψιμότητα μηδενικής προκατάληψης	μg	Q = 6, κανονική θερμοκρασία	≤0.1
Μη γραμμικότητα του συντελεστή κλίμακας	ppm	Κανονική θερμοκρασία, ± 1 g	≤ 200
Διασταυρούμενη ζεύξη	%	Κανονική θερμοκρασία	≤0.1
Διάφραση ζώνης	Hz	Διαμορφώνεται	≥ 100

Απαιτήσεις τροφοδοσίας

Παράμετρος	Μονάδα	ΜΜΟ6-36
Τετάρτη	V	5±0.3
ρεύμα εκκίνησης	mA	100
Κατανάλωση ισχύος σε σταθερή κατάσταση	W	≤0.25
Ρίππλ	mV	100

Προσαρμοστικότητα στο περιβάλλον

Παράμετρος	Μονάδα	ΜΜΟ6-36
Θερμοκρασία λειτουργίας	°C	-45~85
Θέρμανση αποθήκευσης	°C	-55~105

Επιπλέον προδιαγραφές

Παράμετρος	Μονάδα	ΜΜΟ6-36
Βάρος	g	18±1
Ώρα έναρξης	σ	≤ 2

Σχεδιασμός περίγραμμα
