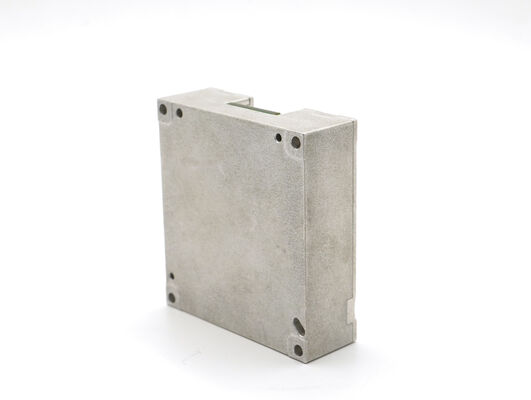

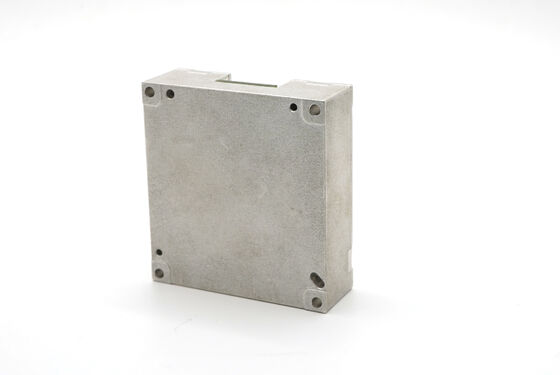

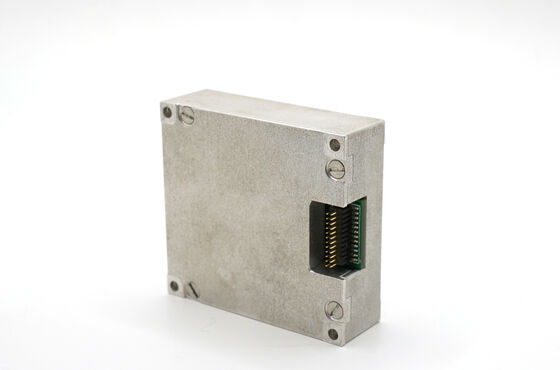

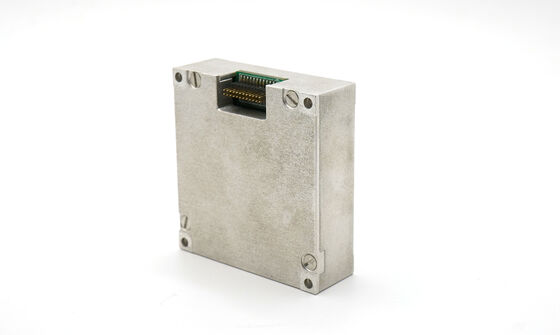

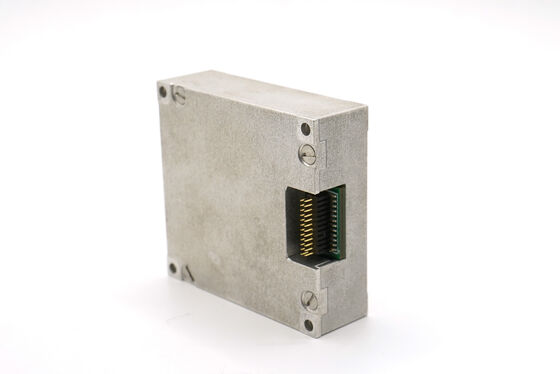

Adis16488 Δυναμικό αισθητήρα αδράνειας για UAV και σύστημα σταθεροποίησης drone με μαγνητόμετρο

Name: Adis16488 Δυναμικό αισθητήρα αδράνειας για UAV και σύστημα σταθεροποίησης drone με μαγνητόμετρο
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HB
MOQ:	1
Όροι πληρωμής:	L/C,T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Δυναμικό εύρος μέτρησης:

± 2000º/s

μηδενική σταθερότητα μεροληψίας:

3 °/h

Γωνιακή τυχαία βόλτα:

0,15 °/ √hr

Ακρίβεια συντελεστή κλίμακας, άξονας Z:

0,3%

Εύρος ζώνης:

200Hz

Διεπαφή επικοινωνίας:

SPI/CAN

Συσκευασία λεπτομέρειες:

σφουγγάρι +χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Adis16488 IMU με μαγνητόμετρο

Αισθητήρας σταθεροποίησης UAV IMU

Σύστημα επιταχυνόμετρου γυροσκόπων με μη επανδρωμένο αεροσκάφος

Περιγραφή προϊόντος

ADIS16488 Δυναμικό αισθητήρα αδράνειας για UAV και σύστημα σταθεροποίησης μη επανδρωμένων αεροσκαφών με μαγνητόμετρο

Η μονάδα μέτρησης αδράνειας πολλαπλών βαθμών ελευθερίας ADIS16488HB είναι ένα πλήρες σύστημα αδράνειας που διαθέτει τριάξιο γυροσκόπιο, τριάξιο επιταχυνόμετρο, τριάξιο μαγνητόμετρο,και αισθητήρα πίεσηςΑυτή η προηγμένη μονάδα μέτρησης μετρά τριάξιο γωνιακό ρυθμό, επιτάχυνση, τριάξιο μαγνητικό πεδίο, πίεση αέρα και άλλες κρίσιμες παραμέτρους.Η μονάδα εκδίδει δεδομένα που αντισταθμίζονται από σφάλματα (συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας), αντιστάθμιση γωνίας δυσσύνδεσης εγκατάστασης και μη γραμμική αντιστάθμιση) μέσω πρωτόκολλων επικοινωνίας SPI ή UART.

Τεχνικές προδιαγραφές

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπιο	Δυναμικό εύρος μέτρησης			500	2000	°/s
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονας Z		0.8		°/h
		Διακύμανση Allan, άξονες X και Y		1.6		°/h
		μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία), Άξονας Z		3		°/h
		μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία), Άξονας Χ και άξονας Υ		6		°/h
	Μηδενική προκατάληψη	Πεδίο μηδενικής μεροληψίας, άξονας Z		±0.07		°/s
		Περιοχή μηδενικής προκατάληψης, άξονας Χ και άξονας Υ		±0.2		°/s
		Αλλαγή μηδενικής προκατάληψης σε ολόκληρο το εύρος θερμοκρασίας, άξονας Z 1		±0.02		°/s
		Μηδενική μεταβολή μεροληψίας κατά τη διάρκεια της θερμοκρασίας, X και Y Άξονας 1		±0.06		°/s
		Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Z		0.002
		Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Χ και άξονας Υ		0.006
		Ημερήσια επαναληψιμότητα εκκίνησης, άξονας Z		0.003		/s
		Ξεκινήστε την επανάληψη μέρα με τη μέρα, άξονας Χ και άξονας Y		0.009		°/s
		Επίδραση της γραμμικής επιτάχυνσης στην κλίση		0.002		°/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και μετά την δόνηση 2		0.002		°/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και κατά τη διάρκεια των δονήσεων 2		0.002		°/s/g
	Συντελεστής κλίμακας	Ακρίβεια με συντελεστή κλίμακας, άξονας Z		0.3		%
		Ακριβότητα του παράγοντα κλίμακας, άξονας X και Y		0.6		%
		Μη γραμμικότητα του συντελεστή κλίμακας, άξονας Z		0.01		% FS
		Μη γραμμικότητα του συντελεστή κλίμακας, άξονες X και Y		0.02		% FS
	Στρογγυλό τυχαίο περπάτημα			0.15		°/ √hr
	Πληθυσμός θορύβου			0.001		°/s/ √Hz
	Απόφαση			3.052*10-7		/s/LSB
	Διάφραση ζώνης			200		Hz
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης			16	200	g
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.06		μg
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία)		0.4		μg
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης		2		μg
		Αλλαγή μηδενικής προκατάληψης εντός ολόκληρου του εύρους θερμοκρασίας, τιμή από κορυφή σε κορυφή 1		4		μg
		Επαναληψιμότητα διαδοχικών εκκινήσεων		0.5		μg
		Η επαναληπτικότητα ξεκινά καθημερινά		0.8		μg
		Συντελεστής θερμοκρασίας μηδενικής μεροληψίας		0.05	0.1		mg/°C
Μαγνητόμετρος	Πεδίο μαγνητικού πεδίου	Μπργκ, σέξι.		±13		Γκάους
	Πεδίο μαγνητικού πεδίου	Μπρι, μπρι.		±25		Γκάους
	Απόφαση			0.3		μT
	Ακριβότητα πορείας	30 μT οριζόντιο γεωμαγνητικό στοιχείο, 25 °C		±2.5		χλμ
	Δυναμικό εύρος μέτρησης			2.5		Γκάους
	Μηδενική προκατάληψη	Μη μαγνητικό περιβάλλον		15		- Σωστά.
Βαρόμετρος	Δυναμικό εύρος μέτρησης	300		1100	mbar
Βαρόμετρος	Μηδενική προκατάληψη			4.5		mbar
Διασύνδεση επικοινωνίας	Μονόδρομος SPI	Ποσοστό Baud			15	MHz
	Εναδιάδρομος C A N	Ποσοστό Baud			1	MHz
	Συχνότητα δειγματοληψίας	ΠΕΠ		2460	2460	Hz
	Συχνότητα δειγματοληψίας	Μπορεί να		200
Ηλεκτρικά χαρακτηριστικά	Τετάρτη		3.0	3.3	3.6	V
	Κατανάλωση ενέργειας				1.5	W
	Ρίππλ	Π-Π			100	mV
	Χρόνος διακανονισμού	Από 0 V έως 3. 3 V			80	ms
Διαρθρωτικά χαρακτηριστικά	Μέγεθος			474414		χμ
Διαρθρωτικά χαρακτηριστικά	Βάρος			50		g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας		-40		70	°C
Περιβάλλον χρήσης	Θέρμανση αποθήκευσης		-45		75	°C
Αξιόπιστη	ΜΤΠΔ			20000		h
Αξιόπιστη	Διαρκής εργάσιμος χρόνος			120		h
①: Υπολογίζεται η μηδενική απόκλιση ολόκληρης της διαδικασίας αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤ 1 °C/min και το εύρος θερμοκρασίας είναι -40 °C ~ + 70 °C ②: Η κατάσταση δονήσεων είναι 6,06 G, 20Hz ~ 2000Hz

Πίνακας 1. Δείκτης προϊόντων 16488HB
