Αισθητήρας αδράνειας πλοήγησης 10 άξων IMU με 3-άξονα επιταχυνόμετρο Γυρομαγνητόμετρο Βαρόμετρο

Name: Αισθητήρας αδράνειας πλοήγησης 10 άξων IMU με 3-άξονα επιταχυνόμετρο Γυρομαγνητόμετρο Βαρόμετρο
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HB
MOQ:	1
Όροι πληρωμής:	L/C,T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Σειρά γυροσκοπίων:

500/ 2000°/s

μηδενική σταθερότητα μεροληψίας:

0,8 °/h

Ακρίβεια συντελεστή κλίμακας, άξονας Z:

0,3%

Γωνιακή τυχαία βόλτα:

0,15 °/ √hr

Πυκνότητα θορύβου:

0,001°/s/ √Hz

Εύρος ζώνης:

200Hz

Συσκευασία λεπτομέρειες:

σφουγγάρι +χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Αισθητήρας IMU 10 άξων με βαρομέτρο

Γυρομαγνητόμετρος 3-άξονων επιταχυντή

ανιχνευτής αδράνειας πλοήγησης με γυροσκόπιο

Περιγραφή προϊόντος

Μονάδα ενσωμάτωσης των αισθητήρων αδράνειας πλοήγησης 10 άξων

Με 3-άξονα επιταχυνόμετρο, γυροσκόπιο, μαγνητόμετρο και βαρόμετρο για ολοκληρωμένη ανίχνευση κίνησης και περιβάλλοντος.

Η μονάδα μέτρησης αδράνειας "όλα σε ένα"

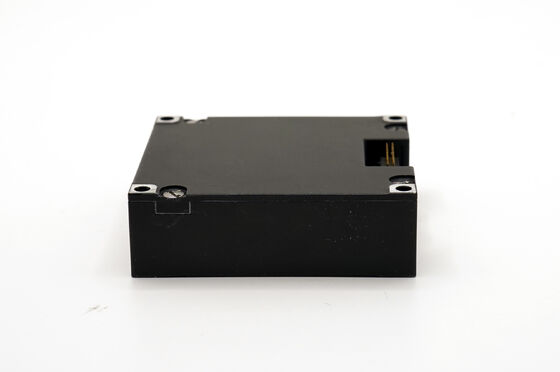

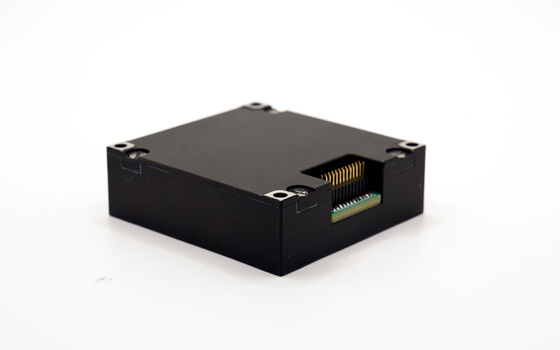

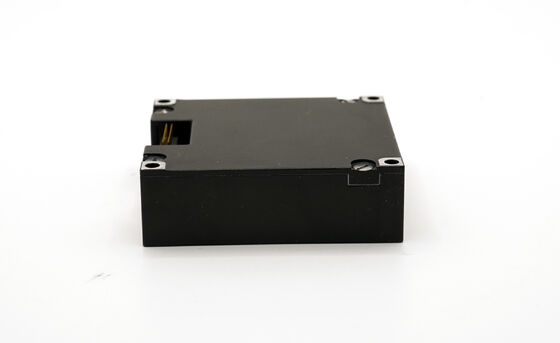

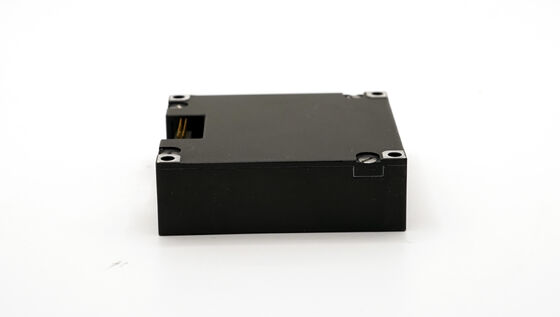

Το 16488HB IMU είναι μια πλήρης μονάδα μέτρησης αδράνειας εξοπλισμένη με γυροσκόπιο 3 άξων, επιταχυνόμετρο, μαγνητόμετρο και βαρόμετρο.και μη γραμμικές, εξασφαλίζοντας υψηλή ακρίβεια και αξιόπιστη έξοδος δεδομένων μέσω επικοινωνίας SPI ή UART για την ολοκλήρωση κρίσιμων συστημάτων.

Τεχνικές προδιαγραφές

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπιο	Δυναμικό εύρος μέτρησης			500	2000	°/s
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονας Z		0.8		°/h
		Διακύμανση Allan, άξονες X και Y		1.6		°/h
		μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία), Άξονας Z		3		°/h
		μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία), Άξονας Χ και άξονας Υ		6		°/h
	Μηδενική προκατάληψη	Πεδίο μηδενικής μεροληψίας, άξονας Z		±0.07		°/s
		Περιοχή μηδενικής προκατάληψης, άξονας Χ και άξονας Υ		±0.2		°/s
		Αλλαγή μηδενικής προκατάληψης σε ολόκληρο το εύρος θερμοκρασίας, άξονας Z 1		±0.02		°/s
		Μηδενική μεταβολή μεροληψίας κατά τη διάρκεια της θερμοκρασίας, X και Y Άξονας 1		±0.06		°/s
		Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Z		0.002
		Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Χ και άξονας Υ		0.006
		Ημερήσια επαναληψιμότητα εκκίνησης, άξονας Z		0.003		/s
		Ξεκινήστε την επανάληψη μέρα με τη μέρα, άξονας Χ και άξονας Y		0.009		°/s
		Επίδραση της γραμμικής επιτάχυνσης στην κλίση		0.002		°/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και μετά την δόνηση 2		0.002		°/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και κατά τη διάρκεια των δονήσεων 2		0.002		°/s/g
	Συντελεστής κλίμακας	Ακρίβεια με συντελεστή κλίμακας, άξονας Z		0.3		%
		Ακριβότητα του παράγοντα κλίμακας, άξονας X και Y		0.6		%
		Μη γραμμικότητα του συντελεστή κλίμακας, άξονας Z		0.01		% FS
		Μη γραμμικότητα του συντελεστή κλίμακας, άξονες X και Y		0.02		% FS
	Στρογγυλό τυχαίο περπάτημα			0.15		°/ √hr
	Πληθυσμός θορύβου			0.001		°/s/ √Hz
	Απόφαση			3.052*10-7		/s/LSB
	Διάφραση ζώνης			200		Hz
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης			16	200	g
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.06		μg
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία)		0.4		μg
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης		2		μg
		Αλλαγή μηδενικής προκατάληψης εντός ολόκληρου του εύρους θερμοκρασίας, τιμή από κορυφή σε κορυφή 1		4		μg
		Επαναληψιμότητα διαδοχικών εκκινήσεων		0.5		μg
		Η επαναληπτικότητα ξεκινά καθημερινά		0.8		μg
		Συντελεστής θερμοκρασίας μηδενικής μεροληψίας		0.05	0.1	mg/°C

Πίνακας 1. Δείκτης προϊόντων 16488HB

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας		0.5		%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας		0.1		% FS
	Ταχύτητα τυχαίο περπάτημα			0.029		m/s/ √hr
	Πληθυσμός θορύβου			0.025		mg/ √Hz
	Απόφαση			1.221*10-8		g/LSB
	Διάφραση ζώνης			200		Hz
Μαγνητόμετρος	Πεδίο μαγνητικού πεδίου	Μπργκ, σέξι.		±13		Γκάους
	Πεδίο μαγνητικού πεδίου	Μπρι, μπρι.		±25		Γκάους
	Απόφαση			0.3		μT
	Ακριβότητα πορείας	30 μT οριζόντιο γεωμαγνητικό στοιχείο, 25 °C		±2.5		χλμ
	Δυναμικό εύρος μέτρησης			2.5		Γκάους
	Μηδενική προκατάληψη	Μη μαγνητικό περιβάλλον		15		- Σωστά.
Βαρόμετρος	Δυναμικό εύρος μέτρησης		300		1100	mbar
Βαρόμετρος	Μηδενική προκατάληψη			4.5		mbar
Διασύνδεση επικοινωνίας	Μονόδρομος SPI	Ποσοστό Baud			15	MHz
	Εναδιάδρομος C A N	Ποσοστό Baud			1	MHz
	Συχνότητα δειγματοληψίας	ΠΕΠ		2460	2460	Hz
	Συχνότητα δειγματοληψίας	Μπορεί να		200
Ηλεκτρικά χαρακτηριστικά	Τετάρτη		3.0	3.3	3.6	V
	Κατανάλωση ενέργειας				1.5	W
	Ρίππλ	Π-Π			100	mV
	Χρόνος διακανονισμού	Από 0 V έως 3. 3 V			80	ms
Διαρθρωτικά χαρακτηριστικά	Μέγεθος			474414		χμ
Διαρθρωτικά χαρακτηριστικά	Βάρος			50		g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας		-40		70	°C
	Θέρμανση αποθήκευσης		-45		75	°C
	Δονήσεις			20~2000Hz, 6.06g
	Επιπτώσεις			1000 g,0.5ms
Αξιόπιστη	ΜΤΠΔ			20000		h
Αξιόπιστη	Διαρκής εργάσιμος χρόνος			120		h
①: Υπολογίζεται η μηδενική απόκλιση ολόκληρης της διαδικασίας αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤ 1 °C/min και το εύρος θερμοκρασίας είναι -40 °C ~ + 70 °C ②: Η κατάσταση δονήσεων είναι 6,06 G, 20Hz ~ 2000Hz
