Ολίν-ιν-ένας 10 άξονες έξυπνη IMU με ενσωματωμένο αλγόριθμο σύντηξης αισθητήρων

Name: Ολίν-ιν-ένας 10 άξονες έξυπνη IMU με ενσωματωμένο αλγόριθμο σύντηξης αισθητήρων
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HB
MOQ:	1
Όροι πληρωμής:	L/C,T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

3 °/h

Εύρος μηδενικής προκατάληψης, άξονας Z:

±0,07°/s

Εύρος μηδενικής προκατάληψης, άξονας Χ και άξονας Υ:

±0,2°/s

Γωνιακή τυχαία βόλτα:

0,15°/ √hr

Πυκνότητα θορύβου:

0,001°/s/ √Hz

Εύρος ζώνης:

200Hz

Συσκευασία λεπτομέρειες:

σφουγγάρι +χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

10 άξονες έξυπνος αισθητήρας IMU

ΜΜΕ με αλγόριθμο σύντηξης αισθητήρων

ενσωματωμένη ζυρομετρική μονάδα επιταχυντή

Περιγραφή προϊόντος

Ολίν-ιν-ένας 10 άξονες έξυπνη IMU με ενσωματωμένο αλγόριθμο σύντηξης αισθητήρων

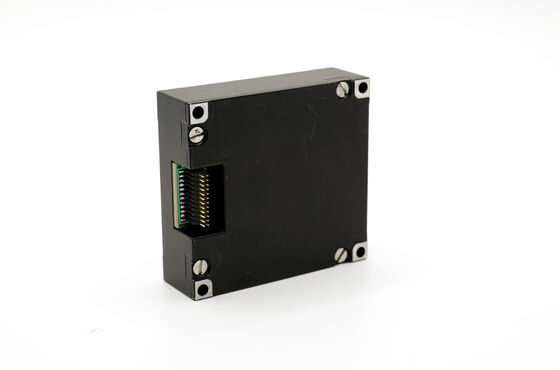

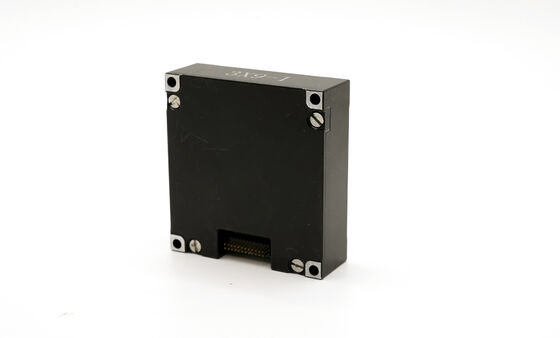

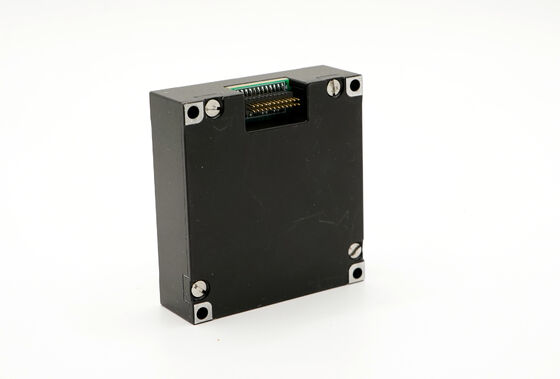

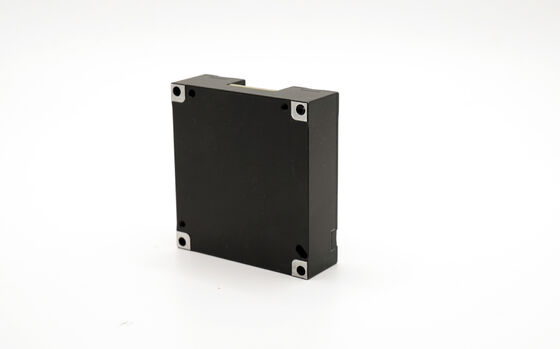

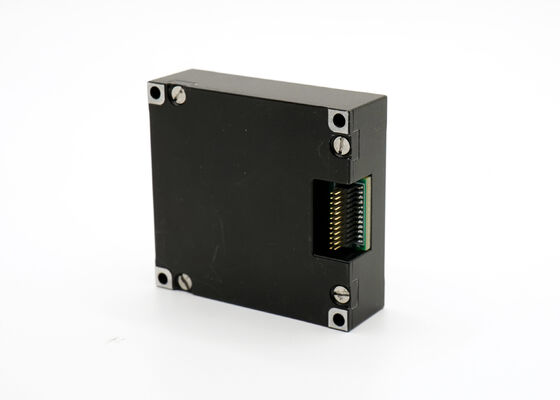

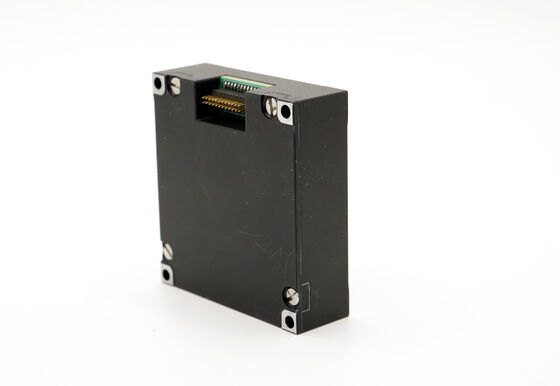

Το 16488HB IMU είναι ένα πλήρες σύστημα μέτρησης αδράνειας που συνδυάζει ένα τριάξιο γυροσκόπιο, επιταχυνόμετρο, μαγνητόμετρο και αισθητήρα πίεσης.αλληλεπίδραση, και άλλων παραγόντων, παρέχει ακριβείς και αξιόπιστες μετρήσεις για δυναμική και στατική ανάλυση, παράγοντας δεδομένα μέσω SPI ή UART.

Τεχνικές προδιαγραφές

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπιο	Δυναμικό εύρος μέτρησης			500	2000	°/s
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονας Z		0.8		°/h
		Διακύμανση Allan, άξονες X και Y		1.6		°/h
		μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία), Άξονας Z		3		°/h
		μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία), Άξονας Χ και άξονας Υ		6		°/h
	Μηδενική προκατάληψη	Πεδίο μηδενικής μεροληψίας, άξονας Z		±0.07		°/s
		Περιοχή μηδενικής προκατάληψης, άξονας Χ και άξονας Υ		±0.2		°/s
		Αλλαγή μηδενικής προκατάληψης σε ολόκληρο το εύρος θερμοκρασίας, άξονας Z 1		±0.02		°/s
		Μηδενική μεταβολή μεροληψίας κατά τη διάρκεια της θερμοκρασίας, X και Y Άξονας 1		±0.06		°/s
		Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Z		0.002
		Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Χ και άξονας Υ		0.006
		Ημερήσια επαναληψιμότητα εκκίνησης, άξονας Z		0.003		/s
		Ξεκινήστε την επανάληψη μέρα με τη μέρα, άξονας Χ και άξονας Y		0.009		°/s
		Επίδραση της γραμμικής επιτάχυνσης στην κλίση		0.002		°/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και μετά την δόνηση 2		0.002		°/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και κατά τη διάρκεια των δονήσεων 2		0.002		°/s/g
	Συντελεστής κλίμακας	Ακρίβεια με συντελεστή κλίμακας, άξονας Z		0.3		%
		Ακριβότητα του παράγοντα κλίμακας, άξονας X και Y		0.6		%
		Μη γραμμικότητα του συντελεστή κλίμακας, άξονας Z		0.01		% FS
		Μη γραμμικότητα του συντελεστή κλίμακας, άξονες X και Y		0.02		% FS
	Στρογγυλό τυχαίο περπάτημα			0.15		°/ √hr
	Πληθυσμός θορύβου			0.001		°/s/ √Hz
	Απόφαση			3.052*10-7		/s/LSB
	Διάφραση ζώνης			200		Hz
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης			16	200	g
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.06		μg
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία)		0.4		μg
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης		2		μg
		Αλλαγή μηδενικής προκατάληψης εντός ολόκληρου του εύρους θερμοκρασίας, τιμή από κορυφή σε κορυφή 1		4		μg
		Επαναληψιμότητα διαδοχικών εκκινήσεων		0.5		μg
		Η επαναληπτικότητα ξεκινά καθημερινά		0.8		μg
		Συντελεστής θερμοκρασίας μηδενικής μεροληψίας		0.05	0.1	mg/°C
Μαγνητόμετρος	Πεδίο μαγνητικού πεδίου	Μπργκ, σέξι.		±13		Γκάους
	Πεδίο μαγνητικού πεδίου	Μπρι, μπρι.		±25		Γκάους
	Απόφαση			0.3		μT
	Ακριβότητα πορείας	30 μT οριζόντιο γεωμαγνητικό στοιχείο, 25 °C		±2.5		χλμ
	Δυναμικό εύρος μέτρησης			2.5		Γκάους
	Μηδενική προκατάληψη	Μη μαγνητικό περιβάλλον		15		- Σωστά.
Βαρόμετρος	Δυναμικό εύρος μέτρησης		300		1100	mbar
Βαρόμετρος	Μηδενική προκατάληψη			4.5		mbar
Διασύνδεση επικοινωνίας	Μονόδρομος SPI	Ποσοστό Baud			15	MHz
	Εναδιάδρομος C A N	Ποσοστό Baud			1	MHz
	Συχνότητα δειγματοληψίας	ΠΕΠ		2460	2460	Hz
	Συχνότητα δειγματοληψίας	Μπορεί να		200
Ηλεκτρικά χαρακτηριστικά	Τετάρτη		3.0	3.3	3.6	V
	Κατανάλωση ενέργειας				1.5	W
	Ρίππλ	Π-Π			100	mV
	Χρόνος διακανονισμού	Από 0 V έως 3. 3 V			80	ms
Διαρθρωτικά χαρακτηριστικά	Μέγεθος			474414		χμ
Διαρθρωτικά χαρακτηριστικά	Βάρος			50		g
Αξιόπιστη	ΜΤΠΔ			20000		h
Αξιόπιστη	Διαρκής εργάσιμος χρόνος			120		h
①: Υπολογίζεται η μηδενική απόκλιση ολόκληρης της διαδικασίας αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤ 1 °C/min και το εύρος θερμοκρασίας είναι -40 °C ~ + 70 °C ②: Η κατάσταση δονήσεων είναι 6,06 G, 20Hz ~ 2000Hz

Πίνακας 1. Δείκτης προϊόντων 16488HB

Σχεδιασμός περίγραμμα
