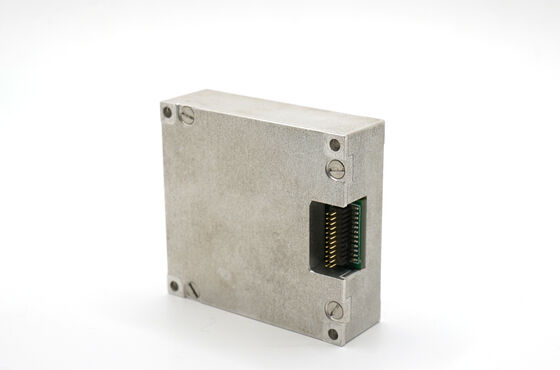

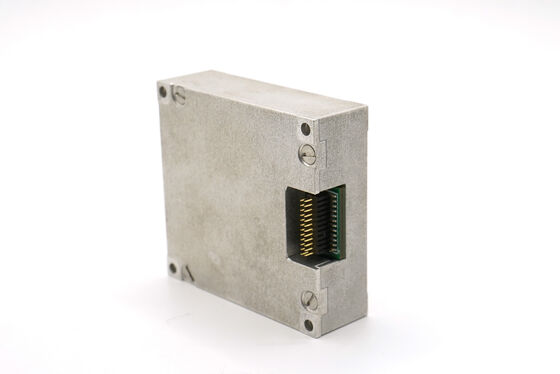

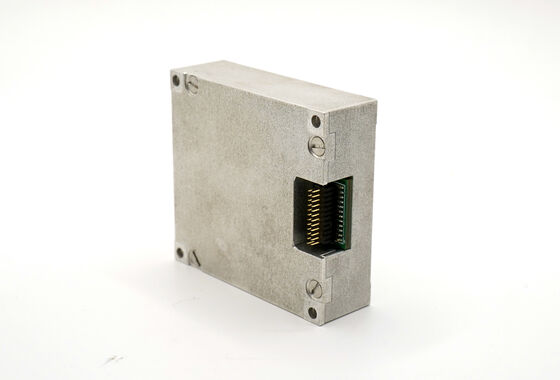

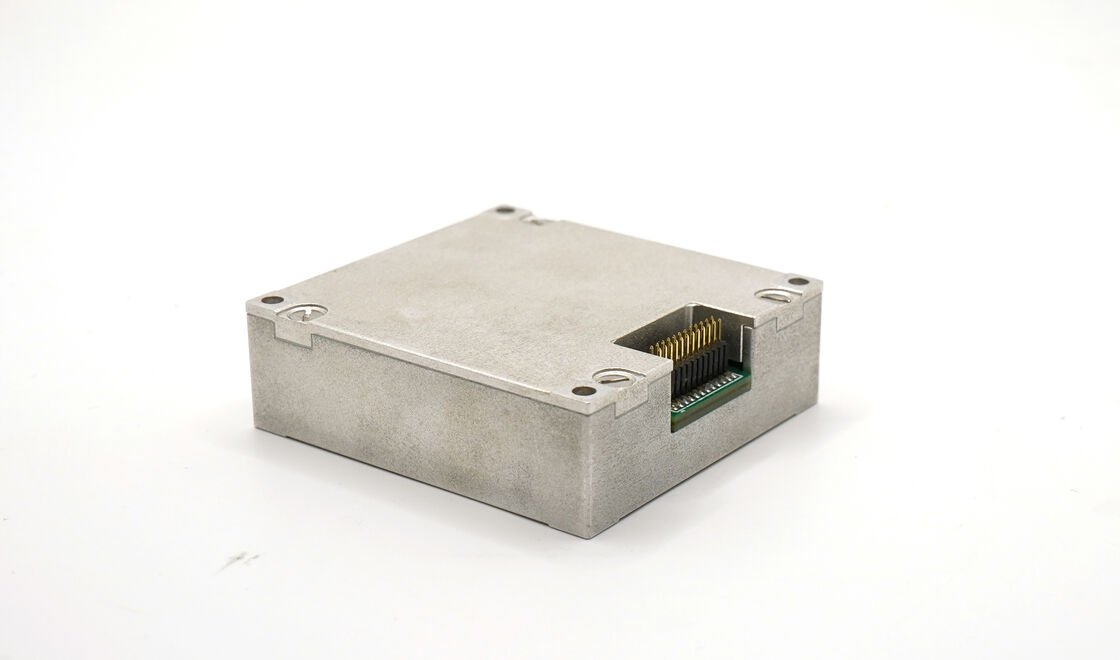

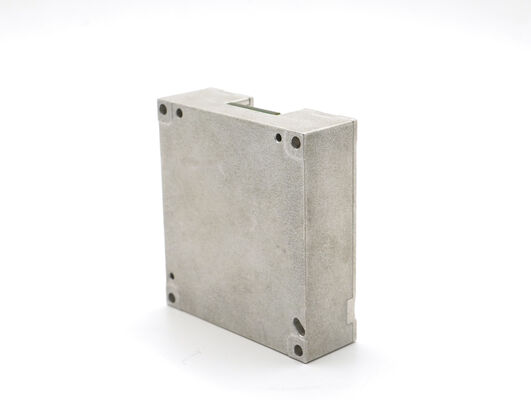

ADIS16475 Πλήρως βαθμολογημένη ΜΜΜ με αντιστάθμιση θερμοκρασίας και παραπροσαρμογής

Name: ADIS16475 Πλήρως βαθμολογημένη ΜΜΜ με αντιστάθμιση θερμοκρασίας και παραπροσαρμογής
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HB
MOQ:	1
τιμή:	500$
Όροι πληρωμής:	L/C,T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Γωνιακή τυχαία βόλτα:

00,15°/√h

Σταθερότητα μηδενικής μεροληψίας:

0,8°/ώρα

Διεπαφή επικοινωνίας:

1 κανάλι SPI/CAN

Επιταχυνσιόμετρο τυχαίο περπάτημα:

0,05~0,07 m/s/h-², 1 σίγμα

Μέγιστος γωνιακός ρυθμός:

±500/2000°/s

Ακρίβεια συντελεστή γυροσκοπικής κλίμακας:

0,3%

Περιοχή επιταχυνόμετρου:

±16/200 γρ

Μέγεθος:

47 × 44 × 14mm

Συσκευασία λεπτομέρειες:

σφουγγάρι +χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

πλήρως βαθμονωμένος αισθητήρας IMU

ΜΜΕ με αντιστάθμιση θερμοκρασίας

επιταχυνόμετρο IMU με αντισταθμισμένη αλληλεπίδραση

Περιγραφή προϊόντος

ADIS16475 Πλήρως Βαθμονομημένο IMU με Αντιστάθμιση Θερμοκρασίας και Μη Ευθυγράμμισης

Το IMU 16488HB προσφέρει εξαιρετικά ακριβή ανίχνευση κίνησης, διαθέτοντας ένα τρι-αξονικό MEMS γυροσκόπιο και επιταχυνσιόμετρο. Με υψηλό MTBF και ανθεκτικό σχεδιασμό, αυτή η μονάδα μπορεί να αντικαταστήσει το Adis 16497 σε εφαρμογές που απαιτούν αξιόπιστη παρακολούθηση κίνησης, όπως χαρτογράφηση, μη επανδρωμένα οχήματα και επικοινωνία εν κινήσει.

Χαρακτηριστικά Προϊόντος

Τρι-αξονικό Ψηφιακό Γυροσκόπιο

Δυναμική περιοχή μέτρησης ±2000°/s
Σταθερότητα μηδενικής μετατόπισης: 3°/h (GJB, 10S, Z-άξονας), 0.8°/h (ALLAN, Z-άξονας)

Τριαξονικό Ψηφιακό Επιταχυνσιόμετρο

Δυναμική περιοχή μέτρησης ±200g
Σταθερότητα μηδενικής μετατόπισης: 0.4mg (GJB, 10S), 0.06mg (ALLAN)

Πρόσθετοι Αισθητήρες

Τριαξονικό ψηφιακό μαγνητόμετρο: 2.5gauss
Ψηφιακό βαρόμετρο: 300mbar ~ 1100mbar

Απόδοση & Αξιοπιστία

Υψηλή αξιοπιστία: MTBF 20.000 ώρες
Εγγυημένη ακρίβεια εντός του πλήρους εύρους θερμοκρασίας (-40℃ έως +80℃)
Ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλής απόδοσης
Κατάλληλο για λειτουργία υπό έντονες δονήσεις (6.06G, 20-2000Hz)
Κατάλληλο για εργασία υπό συνθήκες μεγάλης πρόσκρουσης (1000G, 0.5ms)

Τεχνικές Προδιαγραφές

Παράμετρος	Συνθήκες Δοκιμής	Ελάχιστο	Τυπικό	Μέγιστο	Μονάδα
Γυροσκόπιο
Δυναμική περιοχή μέτρησης			500	2000	°/s
Σταθερότητα μηδενικής μετατόπισης	Διακύμανση Allan, Z-άξονας		0.8		°/h
Σταθερότητα μηδενικής μετατόπισης	Διακύμανση Allan, άξονες X και Y		1.6		°/h
Σταθερότητα μηδενικής μετατόπισης	Μέσος όρος 10s (-40℃ έως +70℃, σταθερή θερμοκρασία), Z-άξονας		3		°/h
Σταθερότητα μηδενικής μετατόπισης	Μέσος όρος 10s (-40℃ έως +70℃, σταθερή θερμοκρασία), άξονες X και Y		6		°/h
Μηδενική μετατόπιση	Εύρος μηδενικής μετατόπισης, Z-άξονας		±0.07		°/s
Μηδενική μετατόπιση	Εύρος μηδενικής μετατόπισης, άξονες X και Y		±0.2		°/s
Μεταβολή μηδενικής μετατόπισης σε πλήρες εύρος θερμοκρασίας	Z-άξονας		±0.02		°/s
Μεταβολή μηδενικής μετατόπισης σε όλη τη θερμοκρασία	Άξονες X και Y		±0.06		°/s
Επαναληψιμότητα διαδοχικής εκκίνησης	Z-άξονας		0.002
Επαναληψιμότητα διαδοχικής εκκίνησης	Άξονες X και Y		0.006
Επαναληψιμότητα εκκίνησης μέρα με τη μέρα	Z-άξονας		0.003		/s
Επανάληψη εκκίνησης μέρα με τη μέρα	Άξονες X και Y		0.009		°/s
Επίδραση της γραμμικής επιτάχυνσης στη μετατόπιση			0.002		°/s/g
Επίδραση της δόνησης στη μηδενική μετατόπιση	Αλλαγή πριν και μετά τη δόνηση		0.002		°/s/g
Επίδραση της δόνησης στη μηδενική μετατόπιση	Αλλαγή πριν και κατά τη διάρκεια της δόνησης		0.002		°/s/g
Ακρίβεια συντελεστή κλίμακας	Z-άξονας		0.3		%
Ακρίβεια συντελεστή κλίμακας	Άξονες X και Y		0.6		%
Μη γραμμικότητα συντελεστή κλίμακας	Z-άξονας		0.01		%FS
Μη γραμμικότητα συντελεστή κλίμακας	Άξονες X και Y		0.02		%FS
Γωνιακή τυχαία περιπλάνηση			0.15		°/√hr
Πυκνότητα θορύβου			0.001		°/s/√Hz
Ανάλυση			3.052*10⁻⁷		/s/LSB
Εύρος ζώνης			200		Hz
Επιταχυνσιόμετρο
Δυναμική περιοχή μέτρησης			16	200	g
Σταθερότητα μηδενικής μετατόπισης	Διακύμανση Allan		0.06		mg
Σταθερότητα μηδενικής μετατόπισης	Μέσος όρος 10s (-40℃ έως +70℃, σταθερή θερμοκρασία)		0.4		mg
Εύρος μηδενικής μετατόπισης			2		mg
Μεταβολή μηδενικής μετατόπισης εντός του συνολικού εύρους θερμοκρασίας	Τιμή αιχμής προς αιχμή		4		mg
Επαναληψιμότητα διαδοχικών εκκινήσεων			0.5		mg
Επαναληψιμότητα που ξεκίνησε σε καθημερινή βάση			0.8		mg
Συντελεστής θερμοκρασίας μηδενικής μετατόπισης		0.05	0.1		mg/℃
Ακρίβεια συντελεστή κλίμακας			0.5		%
Μη γραμμικότητα συντελεστή κλίμακας			0.1		%FS
Τυχαία περιπλάνηση ταχύτητας			0.029		m/s/√hr
Πυκνότητα θορύβου			0.025		mg/√Hz
Ανάλυση			1.221*10⁻⁸		g/LSB
Εύρος ζώνης			200		Hz
Μαγνητόμετρο
Εύρος μαγνητικού πεδίου	Brg,xy		±13		gauss
Εύρος μαγνητικού πεδίου	Brg,z		±25		gauss
Ανάλυση			0.3		μT
Ακρίβεια κατεύθυνσης	30μT οριζόντια γεωμαγνητική συνιστώσα, 25℃		±2.5		deg
Δυναμική περιοχή μέτρησης			2.5		gauss
Μηδενική μετατόπιση	Μη μαγνητικό περιβάλλον		15		mgauss
Βαρόμετρο
Δυναμική περιοχή μέτρησης		300		1100	mbar
Μηδενική μετατόπιση			4.5		mbar
Διεπαφή Επικοινωνίας
Ρυθμός baud	1-way SPI			15	MHz
Ρυθμός baud	1-Way CAN			1	MHz
Συχνότητα δειγματοληψίας	SPI	2460	2460		Hz
Συχνότητα δειγματοληψίας	CAN		200		Hz
Ηλεκτρικά Χαρακτηριστικά
Τάση		3.0	3.3	3.6	V
Κατανάλωση ρεύματος			1.5		W
Κυμάτωση	P-P			100	mV
Χρόνος εγκατάστασης	Από 0V έως 3.3V			80	ms
Δομικά Χαρακτηριστικά
Μέγεθος			474414		mm
Βάρος			50		g
Περιβάλλον Χρήσης
Θερμοκρασία λειτουργίας		-40		70	℃
Θερμοκρασία αποθήκευσης		-45		75	℃
Δόνηση			20-2000Hz, 6.06g
Κρούση			1000g, 0.5ms
Αξιοπιστία
MTBF			20000		h
Συνεχής χρόνος εργασίας			120		h

Σημείωση ①: Υπολογίστε την απόκλιση μηδέν για όλη τη διαδικασία αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤1℃/min και το εύρος θερμοκρασίας είναι -40℃ έως +70℃
Σημείωση ②: Η κατάσταση δόνησης είναι 6.06G, 20Hz-2000Hz

Σχέδιο περιγράμματος
