Μονάδα μέτρησης αδράνειας 10 άξων επόμενης γενιάς για ακριβή πλοήγηση

Name: Μονάδα μέτρησης αδράνειας 10 άξων επόμενης γενιάς για ακριβή πλοήγηση
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HB
MOQ:	1
τιμή:	500$
Όροι πληρωμής:	L/C,T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Δυναμικό εύρος μέτρησης:

500/2000 °/s

Σταθερότητα πόλωσης γυροσκοπίου:

0,8 °/h

Τυχαίο περπάτημα:

00,15°/√h

Φάσμα επιταχυνσιόμετρου:

16/200g

Συνολικές Διαστάσεις:

47×44×14

Διασύνδεση:

CAN/ SPI

Συσκευασία λεπτομέρειες:

σφουγγάρι +χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

ΜΜΔ 10 άξονων για πλοήγηση ακριβείας

μονάδα μέτρησης αδράνειας με γυροσκόπιο

υψηλής ακρίβειας αισθητήρα επιταχυντή IMU

Περιγραφή προϊόντος

Μονάδα μέτρησης αδράνειας 10 άξων επόμενης γενιάς για ακριβή πλοήγηση

Επισκόπηση του προϊόντος

Η16488HB IMUδιαθέτει ενσωματωμένους αισθητήρες MEMS υψηλής απόδοσης που παρέχουν εξαιρετικές δυνατότητες ανίχνευσης κίνησης.Προηγμένοι αλγόριθμοι βαθμονόμησης θερμοκρασίας και αντιστάθμισης εξασφαλίζουν υψηλή ακρίβεια σε δυναμικά περιβάλλονταΗ μονάδα αυτή χρησιμεύει ως ιδανική εναλλακτική λύσηΑδίς 16497, προσφέροντας ανώτερες επιδόσεις για μη επανδρωμένα φορείς κίνησης και συστήματα χαρτογράφησης.

Χαρακτηριστικά του προϊόντος

Ψηφιακό γυροσκόπιο τριών αξόνων:Δυναμικό εύρος μέτρησης ±2000°/s. Σταθερότητα μηδενικής παρεκκλίσεις: 3°/h (GJB, 10S, άξονας Z), 0,8°/h (ALLAN, άξονας Z)
Τριαξικό ψηφιακό επιταχυνόμετρο:Δυναμικό εύρος μέτρησης ±200g. Σταθερότητα μηδενικής προκατάληψης: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Τριαξιακό ψηφιακό μαγνητόμετρο:2.5 gauss
Ψηφιακό βαρόμετρο:300mbar ~ 1100mbar
Υψηλή αξιοπιστία:MTBF 20.000 ώρες
Εγγυημένη ακρίβεια εντός πλήρους εύρους θερμοκρασίας (-40 °C έως +80 °C):Ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων
Αντίσταση σε δονήσεις:Διορθωτικό για λειτουργία υπό ισχυρές δονήσεις (6,06 G, 20-2000 Hz)
Αντίσταση στις συγκρούσεις:Κατάλληλο για εργασία υπό συνθήκες μεγάλων συγκρούσεων (1000 G, 0,5 ms)

Τεχνικές προδιαγραφές

Παράμετρος	Προϋποθέσεις δοκιμής	Ελάχιστη αξία	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπιο
Δυναμικό εύρος μέτρησης			500	2000	°/s
Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονας Z		0.8		°/h
Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονες X και Y		1.6		°/h
Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10s (-40°C έως +70°C, σταθερή θερμοκρασία), άξονας Z		3		°/h
Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10s (-40°C έως +70°C, σταθερή θερμοκρασία), άξονας Χ και άξονας Υ		6		°/h
Μηδενική προκατάληψη	Πεδίο μηδενικής μεροληψίας, άξονας Z		±0.07		°/s
Μηδενική προκατάληψη	Περιοχή μηδενικής προκατάληψης, άξονας Χ και άξονας Υ		±0.2		°/s
Μηδενική μεταβολή κλίσης σε ολόκληρο το εύρος θερμοκρασίας, άξονας Z			±0.02		°/s
Μηδενική μεταβολή κλίσης πάνω από τη θερμοκρασία, άξονας X και Y			±0.06		°/s
Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Z			0.002
Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Χ και άξονας Υ			0.006
Ημερήσια επαναληψιμότητα εκκίνησης, άξονας Z			0.003		/s
Ξεκινήστε την επανάληψη μέρα με τη μέρα, άξονας Χ και άξονας Y			0.009		°/s
Επίδραση της γραμμικής επιτάχυνσης στην παρεκκλίσεις			0.002		°/s/g
Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και μετά την δόνηση			0.002		°/s/g
Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και κατά τη διάρκεια των δονήσεων			0.002		°/s/g
Ακρίβεια με συντελεστή κλίμακας, άξονας Z			0.3		%
Ακριβότητα με συντελεστή κλίμακας, άξονας X και Y			0.6		%
Μη γραμμικότητα του συντελεστή κλίμακας, άξονας Z			0.01		% FS
Μη γραμμικότητα του συντελεστή κλίμακας, άξονας X και Y			0.02		% FS
Στρογγυλό τυχαίο περπάτημα			0.15		°/√hr
Πληθυσμός θορύβου			0.001		°/s/√Hz
Απόφαση			3.052*10−7		/s/LSB
Διάφραση ζώνης			200		Hz
Επιταχυνόμετρο
Δυναμικό εύρος μέτρησης			16	200	g
Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.06		μg
Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10s (-40°C έως +70°C, σταθερή θερμοκρασία)		0.4		μg
Πεδίο μηδενικής προκατάληψης			2		μg
Αλλαγή μηδενικής παρακμής εντός ολόκληρου του εύρους θερμοκρασίας, τιμή από κορυφή σε κορυφή		4		μg
Επαναληψιμότητα διαδοχικών εκκινήσεων			0.5		μg
Επαναληπτότητα που ξεκινά καθημερινά			0.8		μg
Συντελεστής θερμοκρασίας μηδενικής μεροληψίας		0.05	0.1		mg/°C
Ακριβότητα με συντελεστή κλίμακας			0.5		%
Μη γραμμικότητα του συντελεστή κλίμακας			0.1		% FS
Ταχύτητα τυχαίο περπάτημα			0.029		m/s/√hr
Πληθυσμός θορύβου			0.025		mg/√Hz
Απόφαση			1.221*10−8		g/LSB
Διάφραση ζώνης			200		Hz
Μαγνητόμετρος
Πεδίο μαγνητικού πεδίου	Μπργκ, σέξι.		±13		Γκάους
Πεδίο μαγνητικού πεδίου	Μπρι, μπρι.		±25		Γκάους
Απόφαση			0.3		μT
Ακριβότητα πορείας	30 μT οριζόντια γεωμαγνητική συνιστώσα, 25°C		±2.5		χλμ
Δυναμικό εύρος μέτρησης			2.5		Γκάους
Μηδενική προκατάληψη	Μη μαγνητικό περιβάλλον		15		Γκαους
Βαρόμετρος
Δυναμικό εύρος μέτρησης		300		1100	mbar
Μηδενική προκατάληψη			4.5		mbar
Διασύνδεση επικοινωνίας
Μονόδρομος SPI	Ποσοστό Baud			15	MHz
Εναδιάδρομος CAN	Ποσοστό Baud			1	MHz
Συχνότητα δειγματοληψίας	ΠΕΠ	2460	2460		Hz
Συχνότητα δειγματοληψίας	Μπορεί να	200
Ηλεκτρικά χαρακτηριστικά
Τετάρτη		3.0	3.3	3.6	V
Κατανάλωση ενέργειας				1.5	W
Ρίππλ	Π-Π			100	mV
Χρόνος διακανονισμού	Από 0V έως 3,3V			80	ms
Διαρθρωτικά χαρακτηριστικά
Μέγεθος			474414		χμ
Βάρος			50		g
Χρησιμοποιήστε το περιβάλλον
Θερμοκρασία λειτουργίας		-40		70	°C
Θέρμανση αποθήκευσης		-45		75	°C
Δονήσεις			20-2000Hz, 6,06g
Επιπτώσεις			1000 g, 0,5 ms
Αξιόπιστη
ΜΤΠΔ			20000		h
Διαρκής εργάσιμος χρόνος			120		h

①: Υπολογίζεται η μηδενική απόκλιση ολόκληρης της διαδικασίας αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤1°C/min και το εύρος θερμοκρασίας είναι -40°C έως +70°C

②: Η κατάσταση δονήσεων είναι 6,06 G, 20Hz έως 2000Hz

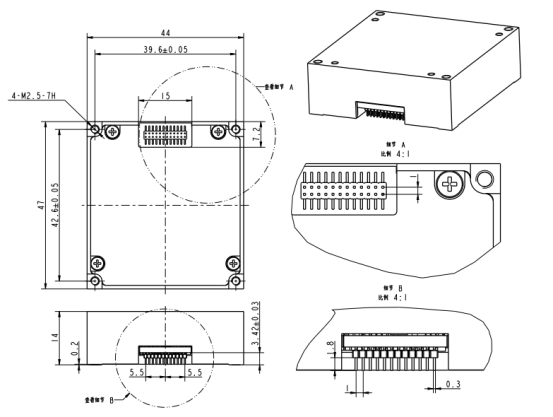

Σχεδιασμός περίγραμμα

Technical outline drawing and dimensions of the 16488HB IMU unit measuring 47Ã44Ã14 mm
