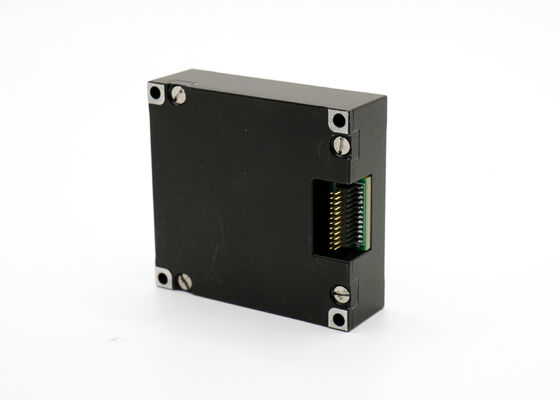

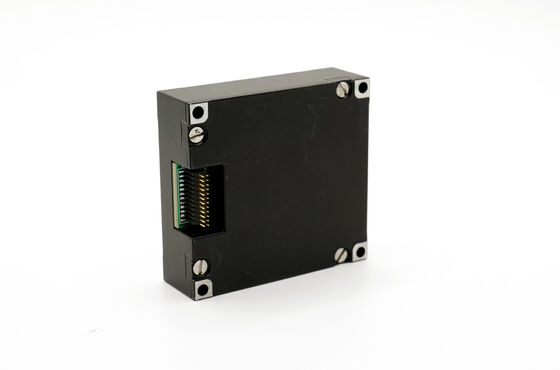

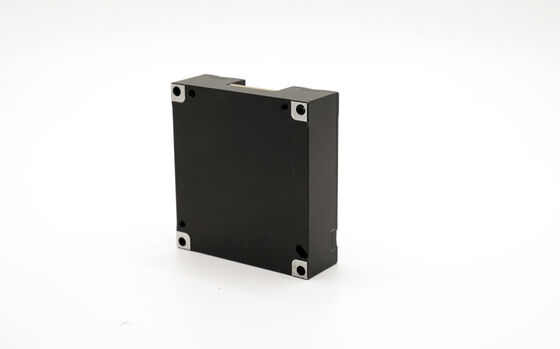

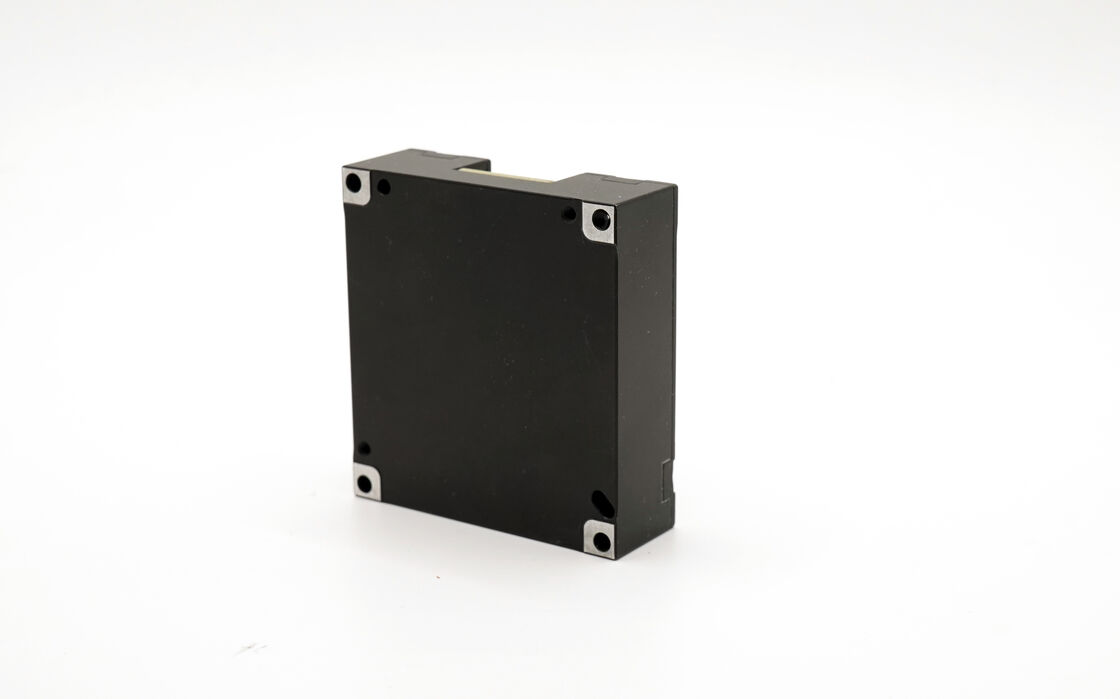

Υψηλής Σταθερότητας Adis16497 Μονάδα Μέτρησης Αδράνειας 10 Αξόνων για Τοποθέτηση Αυτόνομων Οχημάτων

Name: Υψηλής Σταθερότητας Adis16497 Μονάδα Μέτρησης Αδράνειας 10 Αξόνων για Τοποθέτηση Αυτόνομων Οχημάτων
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HB
MOQ:	1
τιμή:	500$
Όροι πληρωμής:	L/C,T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Διαμέτρηση:

Εργοστασιακά βαθμονομημένο

Διακύμανση Gryo allan:

00,8 βαθμοί την ώρα.

Σειρά γυροσκοπίων:

500/2000 °/s

Μέγεθος:

47 × 44 × 14mm

Βαρόμετρος:

300mbar

Διεπαφή επικοινωνίας:

SPI/CAN 1 καναλιού

Συσκευασία λεπτομέρειες:

σφουγγάρι +χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Adis16497 IMU 10 αξόνων

μονάδα μέτρησης αδράνειας υψηλής σταθερότητας

IMU τοποθέτησης αυτόνομων οχημάτων

Περιγραφή προϊόντος

Υψηλής σταθερότητας μονάδα μέτρησης αδράνειας 10 άξων ADIS16497

Σχεδιασμένα για αυτόνομη θέση οχημάτων και εφαρμογές υψηλών επιδόσεων

Επισκόπηση του προϊόντος

Το 16488HB IMU είναι μονάδα μέτρησης αδρανείας με βάση το MEMS, σχεδιασμένη για απαιτητικές εφαρμογές που απαιτούν ακρίβεια και αξιοπιστία.Αυτή η μονάδα είναι ιδανική για μη επανδρωμένα φορτηγά κίνησης.Χρησιμοποιείται ως άμεση αντικατάσταση του ADIS16497, παρέχοντας αυξημένη ακρίβεια και ανώτερη απόδοση.

Βασικά χαρακτηριστικά

Τριάξιο ψηφιακό γυροσκόπιο

Δυναμικό εύρος μέτρησης ±2000o/s
Σταθερότητα μηδενικής παρεκκλίσεως: 3°/h (GJB, 10S, άξονας Z), 0,8°/h (Allan, άξονας Z)

Τριαξικό ψηφιακό επιταχυντή

Δυναμικό εύρος μέτρησης ±200g
Μηδενική σταθερότητα προκατάληψης: 0, 4 mg (GJB, 10S), 0, 06 mg (Allan)

Πρόσθετοι αισθητήρες

Τριαξικό ψηφιακό μαγνητομέτρο: 2,5 gauss
Ψηφιακό βαρόμετρο: εύρος 300-1100 mbar

Απόδοση και αξιοπιστία

Υψηλή αξιοπιστία: MTBF 20.000 ώρες
Εγγυημένη ακρίβεια σε ολόκληρο το εύρος θερμοκρασιών (-40 °C έως +80 °C)
Ενσωματωμένη βαθμονόμηση και αντιστάθμιση θερμοκρασίας υψηλών επιδόσεων
Λειτουργεί υπό ισχυρές δονήσεις (6,06G, 20-2000Hz)
Αντιστέκεται σε μεγάλες συνθήκες πρόσκρουσης (1000G, 0,5ms)

Τεχνικές προδιαγραφές

Παράμετρος	Προϋποθέσεις δοκιμής	Ελάχιστη αξία	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπιο
Δυναμικό εύρος μέτρησης		500		2000	°/s
Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονας Z		0.8		°/h
Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονες X και Y		1.6		°/h
Μηδενική σταθερότητα προκατάληψης	10s μέσος όρος (-40°C~+70°C), άξονας Z		3		°/h
Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10s (-40°C~+70°C), άξονας X και Y		6		°/h
Μηδενική προκατάληψη	Πεδίο μηδενικής μεροληψίας, άξονας Z		±0.07		°/s
Μηδενική προκατάληψη	Περιοχή μηδενικής μεροληψίας, άξονας X και Y		±0.2		°/s
Μηδενική αλλαγή προκατάληψης	Όλο το εύρος θερμοκρασίας, άξονας Z		±0.02		°/s
Μηδενική αλλαγή προκατάληψης	Όλο το εύρος θερμοκρασίας, άξονας X και Y		±0.06		°/s
Επαναληψιμότητα διαδοχικής εκκίνησης	Άξονας Z		0.002
Επαναληψιμότητα διαδοχικής εκκίνησης	Άξονας Χ και Άξονας Υ		0.006
Επαναληψιμότητα εκκίνησης καθημερινά	Άξονας Z		0.003		°/s
Επαναληψιμότητα εκκίνησης καθημερινά	Άξονας Χ και Άξονας Υ		0.009		°/s
Επίδραση της γραμμικής επιτάχυνσης στην παρεκκλίσεις			0.002		°/s/g
Επίδραση των δονήσεων στην μηδενική παρεκκλίσεις	Αλλαγή πριν και μετά την δόνηση		0.002		°/s/g
Επίδραση των δονήσεων στην μηδενική παρεκκλίσεις	Αλλαγή πριν και κατά τη διάρκεια της δονήσεως		0.002		°/s/g
Ακριβότητα με συντελεστή κλίμακας	Άξονας Z		0.3		%
Ακριβότητα με συντελεστή κλίμακας	Άξονας Χ και Άξονας Υ		0.6		%
Μη γραμμικότητα του συντελεστή κλίμακας	Άξονας Z		0.01		% FS
Μη γραμμικότητα του συντελεστή κλίμακας	Άξονας Χ και Άξονας Υ		0.02		% FS
Στρογγυλό τυχαίο περπάτημα			0.15		°/√hr
Πληθυσμός θορύβου			0.001		°/s/√Hz
Απόφαση			3.052*10−7		°/s/LSB
Διάφραση ζώνης			200		Hz
Επιταχυνόμετρο
Δυναμικό εύρος μέτρησης		16		200	g
Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.06		μg
Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10s (-40°C~+70°C)		0.4		μg
Πεδίο μηδενικής προκατάληψης			2		μg
Μηδενική αλλαγή προκατάληψης	Πλήρη περιοχή θερμοκρασίας, από κορυφή σε κορυφή		4		μg
Επαναληψιμότητα διαδοχικής εκκίνησης			0.5		μg
Επαναληψιμότητα εκκίνησης καθημερινά			0.8		μg
Συντελεστής θερμοκρασίας μηδενικής μεροληψίας		0.05	0.1		mg/°C
Ακριβότητα με συντελεστή κλίμακας			0.5		%
Μη γραμμικότητα του συντελεστή κλίμακας			0.1		% FS
Ταχύτητα τυχαίο περπάτημα			0.029		m/s/√hr
Πληθυσμός θορύβου			0.025		mg/√Hz
Απόφαση			1.221*10−8		g/LSB
Διάφραση ζώνης			200		Hz
Μαγνητόμετρος
Πεδίο μαγνητικού πεδίου	Μπργκ, σέξι.		±13		Γκάους
Πεδίο μαγνητικού πεδίου	Μπρι, μπρι.		±25		Γκάους
Απόφαση			0.3		μT
Ακριβότητα πορείας	30μT οριζόντια γεωμαγνητική συνιστώσα, 25°C		±2.5		χλμ
Δυναμικό εύρος μέτρησης			2.5		Γκάους
Μηδενική προκατάληψη	Μη μαγνητικό περιβάλλον		15		Γκαους
Βαρόμετρος
Δυναμικό εύρος μέτρησης		300		1100	mbar
Μηδενική προκατάληψη			4.5		mbar
Διασύνδεση επικοινωνίας
Ποσοστό Baud	Μονόδρομος SPI			15	MHz
Ποσοστό Baud	Εναδιάστατο CAN			1	MHz
Συχνότητα δειγματοληψίας	ΠΕΠ	2460	2460		Hz
Συχνότητα δειγματοληψίας	Μπορεί να		200		Hz
Ηλεκτρικά χαρακτηριστικά
Τετάρτη		3.0	3.3	3.6	V
Κατανάλωση ενέργειας				1.5	W
Ρίππλ	Π-Π			100	mV
Χρόνος διακανονισμού	Από 0V έως 3,3V			80	ms
Διαρθρωτικά χαρακτηριστικά
Μέγεθος			474414		χμ
Βάρος			50		g
Χρησιμοποιήστε το περιβάλλον
Θερμοκρασία λειτουργίας		-40		70	°C
Θέρμανση αποθήκευσης		-45		75	°C
Δονήσεις	20-2000Hz, 6,06g
Επιπτώσεις	1000 g, 0,5 ms
Αξιόπιστη
ΜΤΠΔ			20000		h
Διαρκής εργάσιμος χρόνος			120		h

①: Υπολογίζεται η μηδενική απόκλιση ολόκληρης της διαδικασίας αλλαγής θερμοκρασίας, ρυθμός αλλαγής θερμοκρασίας ≤1°C/min, εύρος θερμοκρασίας -40°C~+70°C

②: Η κατάσταση δονήσεων είναι 6,06G, 20Hz~2000Hz
