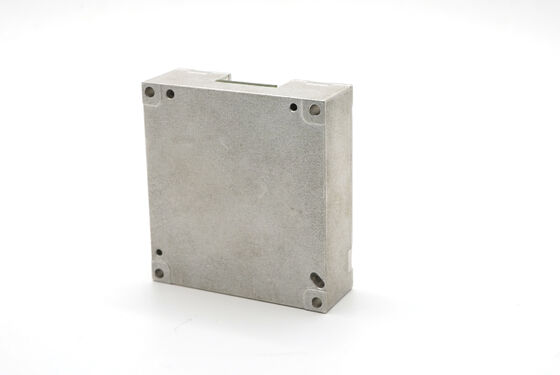

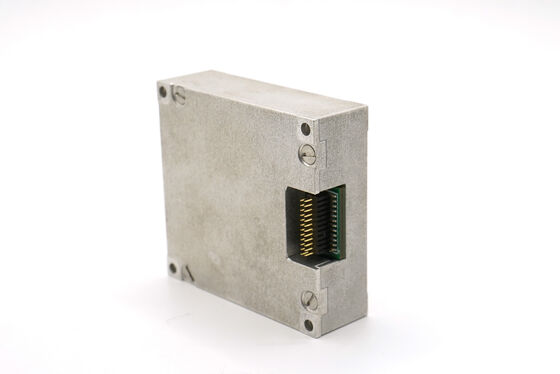

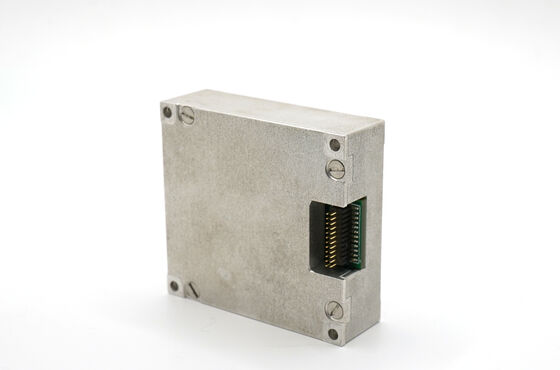

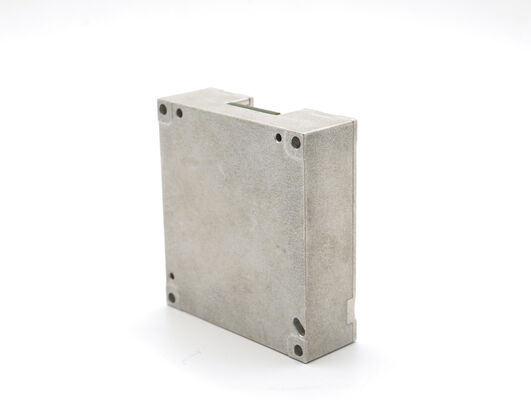

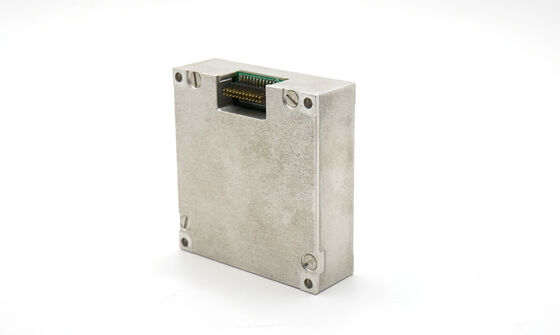

ADIS16488 Μονάδα μέτρησης αδράνειας 10 άξων με σταθερότητα κλίσης 0,8°/ώρα για μη επανδρωμένα οχήματα

Name: ADIS16488 Μονάδα μέτρησης αδράνειας 10 άξων με σταθερότητα κλίσης 0,8°/ώρα για μη επανδρωμένα οχήματα
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HB
MOQ:	1
τιμή:	600$
Όροι πληρωμής:	D/a, t/t
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Δυναμικό εύρος μέτρησης:

500/2000°/s

Σταθερότητα της μεροληψίας:

0,8 °/h

Γωνιακή τυχαία βόλτα:

0,15°/ √hr

Εύρος ζώνης:

200Hz

Σειρά επιταχυμέτρων:

16/200g

Σταθερότητα πόλωσης επιταχυνσιόμετρου:

00,06 mg

Μέγεθος:

47 × 44 × 14mm

βάρος:

50 γρ

Συσκευασία λεπτομέρειες:

Carton+ σφουγγάρι

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Επισκόπηση του προϊόντος

Η 16488HB IMU, κατασκευασμένη με προηγμένη τεχνολογία MEMS, παρέχει ακριβή δεδομένα γωνιακής ταχύτητας 3 άξων και επιτάχυνσης 3 άξων για βιομηχανικές και εμπορικές εφαρμογές.Εξοπλισμένο με τριάξιο μαγνητόμετρο (2Η συσκευή είναι σχεδιασμένη για να αντέχει σε 1000G πρόσκρουση και 6,06G δονήσεις.Εξοχλείται στα μη επανδρωμένα μεταφορικά., επικοινωνία σε κίνηση, και χαρτογράφηση έργα.

Χαρακτηριστικά του προϊόντος

Ψηφιακό γυροσκόπιο τριών αξόνων:
1. Δυναμικό εύρος μέτρησης ± 2000o/s·
2. Σταθερότητα μηδενικής παρεκκλίσεως: 3 °/H (GJB, 10S, άξονας Z), 0,8 °/H (ALLAN, άξονας Z) ·
Τριαξικό ψηφιακό επιταχυνόμετρο:
1. Δυναμικό εύρος μέτρησης ± 200g·
2. Σταθερότητα μηδενικής προκατάληψης: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN),
Τριαξικό ψηφιακό μαγνητομέτρο: 2,5g auss
Ψηφιακό βαρόμετρο: 300mbar ~ 1100mbar
Υψηλή αξιοπιστία: MTBF 20000h.
Εγγυημένη ακρίβεια εντός πλήρους εύρους θερμοκρασίας (-40 °C ~ + 80 °C):

ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων·
Κατάλληλο για λειτουργία υπό ισχυρές δονήσεις (6,06 G, 20 ~ 2000 Hz) ·
Κατάλληλο για εργασία υπό συνθήκες μεγάλων συγκρούσεων (1000 G, 0,5 ms) ·

Πεδίο εφαρμογής

Μη επανδρωμένο φορτηγό κίνησης
Επικοινωνία σε κίνηση
Γεωργία και χαρτογράφηση
Σταθεροποιητική βάση

Δείκτες προϊόντων

16488HB Δείκτης προϊόντων

Παράμετρος		Προϋποθέσεις δοκιμής	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπιο	Δυναμικό εύρος μέτρησης		500	2000	°/s
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονας Z	0.8		°/h
		Διακύμανση Allan, άξονες X και Y	1.6		°/h
		μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία), Άξονας Z	3		°/h
		μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία), Άξονας Χ και άξονας Υ	6		°/h
	Μηδενική προκατάληψη	Πεδίο μηδενικής μεροληψίας, άξονας Z	±0.07		°/s
		Περιοχή μηδενικής προκατάληψης, άξονας Χ και άξονας Υ	±0.2		°/s
		Αλλαγή μηδενικής προκατάληψης σε ολόκληρο το εύρος θερμοκρασίας, άξονας Z 1	±0.02		°/s
		Μηδενική μεταβολή μεροληψίας κατά τη διάρκεια της θερμοκρασίας, X και Y Άξονας 1	±0.06		°/s
		Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Z	0.002
		Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Χ και άξονας Υ	0.006
		Ημερήσια επαναληψιμότητα εκκίνησης, άξονας Z	0.003		/s
		Ξεκινήστε την επανάληψη μέρα με τη μέρα, άξονας Χ και άξονας Y	0.009		°/s
		Επίδραση της γραμμικής επιτάχυνσης στην κλίση	0.002		°/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και μετά την δόνηση 2	0.002		°/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και κατά τη διάρκεια των δονήσεων 2	0.002		°/s/g
	Συντελεστής κλίμακας	Ακρίβεια με συντελεστή κλίμακας, άξονας Z	0.3		%
		Ακριβότητα του παράγοντα κλίμακας, άξονας X και Y	0.6		%
		Μη γραμμικότητα του συντελεστή κλίμακας, άξονας Z	0.01		% FS
		Μη γραμμικότητα του συντελεστή κλίμακας, άξονες X και Y	0.02		% FS
	Στρογγυλό τυχαίο περπάτημα		0.15		°/ √hr
	Πληθυσμός θορύβου		0.001		°/s/ √Hz
	Απόφαση		3.052*10-7		/s/LSB
	Διάφραση ζώνης		200		Hz

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης			16	200	g
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.06		μg
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία)		0.4		μg
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης		2		μg
		Αλλαγή μηδενικής προκατάληψης εντός ολόκληρου του εύρους θερμοκρασίας, τιμή από κορυφή σε κορυφή 1		4		μg
		Επαναληψιμότητα διαδοχικών εκκινήσεων		0.5		μg
Η επαναληπτικότητα ξεκινά καθημερινά			0.8		μg
Συντελεστής θερμοκρασίας μηδενικής μεροληψίας			0.05	0.1	mg/°C
Μαγνητόμετρος	Πεδίο μαγνητικού πεδίου	Μπργκ, σέξι.		±13		Γκάους
	Πεδίο μαγνητικού πεδίου	Μπρι, μπρι.		±25		Γκάους
	Απόφαση			0.3		μT
	Ακριβότητα πορείας	30 μT οριζόντιο γεωμαγνητικό στοιχείο, 25 °C		±2.5		χλμ
	Δυναμικό εύρος μέτρησης			2.5		Γκάους
	Μηδενική προκατάληψη	Μη μαγνητικό περιβάλλον		15		- Σωστά.
Βαρόμετρος	Δυναμικό εύρος μέτρησης		300		1100	mbar
Βαρόμετρος	Μηδενική προκατάληψη			4.5		mbar
Διασύνδεση επικοινωνίας	Μονόδρομος SPI	Ποσοστό Baud			15	MHz
	Μονόδρομος SPI	Συχνότητα δειγματοληψίας	ΠΕΠ		2460	2460	Hz
	Εναδιάδρομος C A N	Ποσοστό Baud			1	MHz
	Εναδιάδρομος C A N	Μπορεί να			200
Ηλεκτρικά χαρακτηριστικά	Τετάρτη		3.0	3.3	3.6	V
	Κατανάλωση ενέργειας				1.5	W
	Ρίππλ	Π-Π			100	mV
	Χρόνος διακανονισμού	Από 0 V έως 3. 3 V			80	ms
Διαρθρωτικά χαρακτηριστικά	Μέγεθος			474414		χμ
Διαρθρωτικά χαρακτηριστικά	Βάρος			50		g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας		-40		70	°C
	Θέρμανση αποθήκευσης		-45		75	°C
	Δονήσεις			20~2000Hz, 6.06g
	Επιπτώσεις			1000 g,0.5ms
Αξιόπιστη	ΜΤΠΔ			20000		h
Αξιόπιστη	Διαρκής εργάσιμος χρόνος			120		h
①: Υπολογίζεται η μηδενική απόκλιση ολόκληρης της διαδικασίας αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤ 1 °C/min και το εύρος θερμοκρασίας είναι -40 °C ~ + 70 °C ②: Η κατάσταση δονήσεων είναι 6,06 G, 20Hz ~ 2000Hz

Σχεδιασμός περίγραμμα
