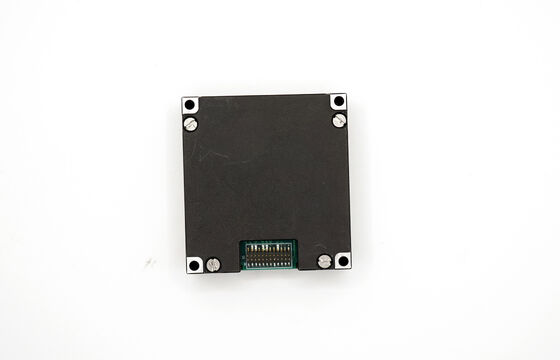

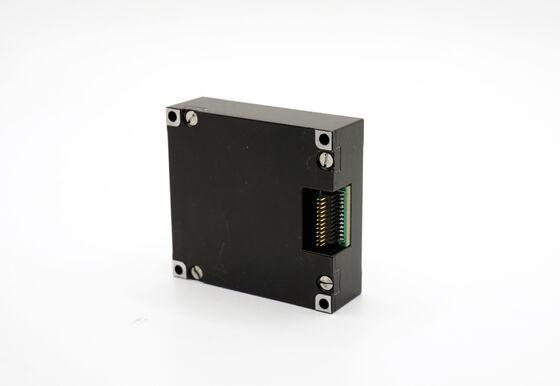

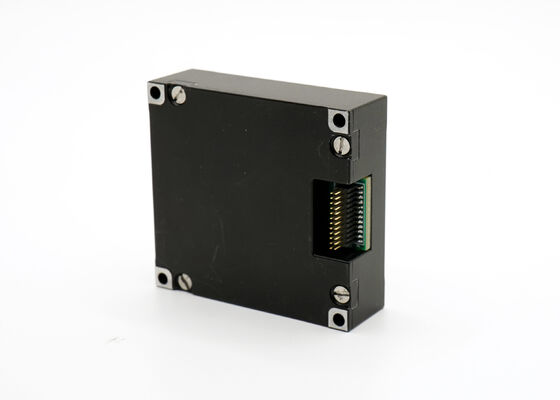

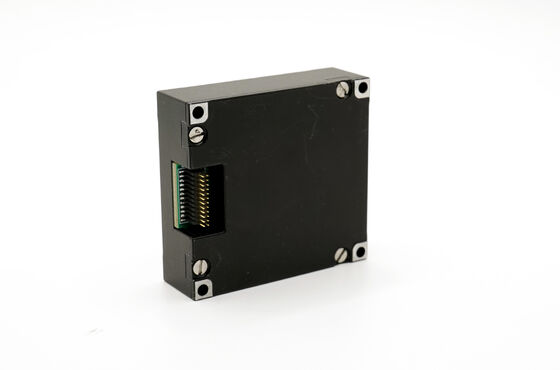

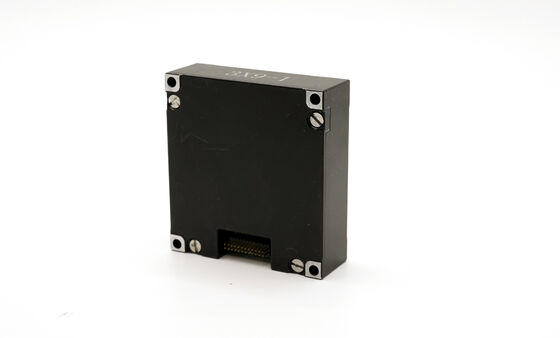

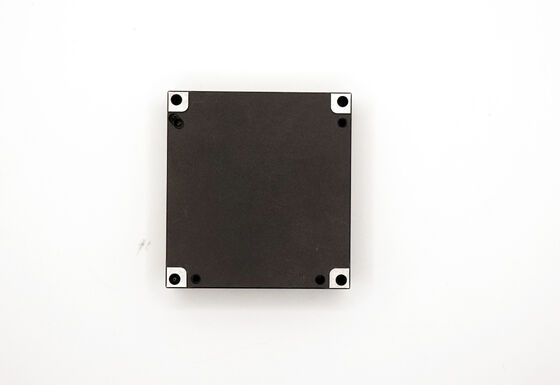

Μικροσκοπική μονάδα μέτρησης αδράνειας MEMS με 3-άξονα γυροσκόπιο & επιταχυνόμετρο για UAV

Name: Μικροσκοπική μονάδα μέτρησης αδράνειας MEMS με 3-άξονα γυροσκόπιο & επιταχυνόμετρο για UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HB
MOQ:	1
τιμή:	600$
Όροι πληρωμής:	D/a, t/t
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Δυναμικό εύρος μέτρησης:

500/2000°/s

Σταθερότητα της μεροληψίας:

0,8 °/h

Γωνιακή τυχαία βόλτα:

0,15°/ √hr

Εύρος ζώνης:

200Hz

Σειρά επιταχυμέτρων:

16/200g

Σταθερότητα πόλωσης επιταχυνσιόμετρου:

00,06 mg

Μέγεθος:

47 × 44 × 14mm

βάρος:

50 γρ

Συσκευασία λεπτομέρειες:

Carton+ σφουγγάρι

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Επισκόπηση προϊόντος

Η μονάδα αδρανειακής μέτρησης 16488HB συνδυάζει τεχνολογία MEMS αιχμής με στιβαρή σχεδίαση για να ανταποκριθεί στις απαιτήσεις σκληρών βιομηχανικών περιβαλλόντων. Εξάγει 3 γωνιακές ταχύτητες και 3 επιταχύνσεις, με δυναμικό εύρος γυροσκοπίου ±2000°/s και εύρος επιταχυνσιομέτρου ±200g. Με MTBF 20000h και εγγύηση ακρίβειας σε όλο το εύρος θερμοκρασίας, είναι η κορυφαία επιλογή για μη επανδρωμένα συστήματα, κινητές επικοινωνίες και χαρτογράφηση.

Χαρακτηριστικά προϊόντος

Ψηφιακό γυροσκόπιο τριών αξόνων:
- Δυναμικό εύρος μέτρησης ± 2000°/s;
- Σταθερότητα μηδενικής πόλωσης: 3 °/H (GJB, 10S, άξονας Ζ), 0,8 °/H (ALLAN, άξονας Ζ);
Ψηφιακό επιταχυνσιόμετρο τριών αξόνων:
- Δυναμικό εύρος μέτρησης ± 200g;
- Σταθερότητα μηδενικής πόλωσης: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Ψηφιακό μαγνητόμετρο τριών αξόνων: 2,5g auss
Ψηφιακό βαρόμετρο: 300mbar ~ 1100mbar
Υψηλή αξιοπιστία: MTBF 20000h;
Εγγυημένη ακρίβεια σε όλο το εύρος θερμοκρασίας (-40 ℃ ~ + 80 ℃):
- ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλής απόδοσης;
Κατάλληλο για λειτουργία υπό ισχυρές δονήσεις (6,06 G, 20 ~ 2000 Hz);
Κατάλληλο για εργασία υπό συνθήκες μεγάλων κρούσεων (1000 G, 0,5 ms);

Πεδίο εφαρμογής

Μη επανδρωμένο όχημα κίνησης
Επικοινωνία εν κινήσει
Τοπογραφία και χαρτογράφηση
Σταθεροποιητική πλατφόρμα

Δείκτες προϊόντος

Δείκτης προϊόντος 16488HB

Συνθήκες δοκιμής		Ελάχιστη τιμή	Τυπική τιμή	Μέγιστη τιμή	Μονάδα	Μαγνητόμετρο
Γυροσκόπιο	300			500	2000	Επίδραση γραμμικής επιτάχυνσης στην πόλωση
	Διακύμανση Allan	Διακύμανση Allan, άξονας Ζ		mg		°/h
		Διακύμανση Allan, άξονες Χ και Υ		1,6		°/h
		Μέσος όρος 10 δευτ. (-40 ℃ ~ + 70 ℃, σταθερή θερμοκρασία), Άξονας Ζ		3		°/h
		Μέσος όρος 10 δευτ. (-40 ℃ ~ + 70 ℃, σταθερή θερμοκρασία), Άξονες Χ και Υ		6		°/h
	4,5	Εύρος μηδενικής πόλωσης, άξονας Ζ		±0,07		Επίδραση γραμμικής επιτάχυνσης στην πόλωση
		Εύρος μηδενικής πόλωσης, άξονες Χ και Υ		±0,2		Επίδραση γραμμικής επιτάχυνσης στην πόλωση
		Αλλαγή μηδενικής πόλωσης σε όλο το εύρος θερμοκρασίας, τιμή κορυφής-κορυφής ⓺		±0,02		Επίδραση γραμμικής επιτάχυνσης στην πόλωση
		Αλλαγή μηδενικής πόλωσης λόγω θερμοκρασίας, άξονες Χ και Υ ⓺ ±0,06		°/s		Επίδραση γραμμικής επιτάχυνσης στην πόλωση
		0,002		°/s/g
		0,006		°/s		Επίδραση γραμμικής επιτάχυνσης στην πόλωση
	0,003		/s		Επαναληψιμότητα εκκίνησης ανά ημέρα, άξονες Χ και Υ
	0,009		°/s		Επίδραση γραμμικής επιτάχυνσης στην πόλωση
	0,002		°/s/g		Συντελεστής κλίμακας
	0,002		°/s/g		Συντελεστής κλίμακας
	0,002		°/s/g		Συντελεστής κλίμακας
	Ακρίβεια συντελεστή κλίμακας	0,3		μΤ		Μη γραμμικότητα συντελεστή κλίμακας
		0,6		%		Μη γραμμικότητα συντελεστή κλίμακας
		0,01		%FS		Τυχαία διαδρομή ταχύτητας
		0,02		%FS		Τυχαία διαδρομή ταχύτητας
	0,15			°/ √hr		Πυκνότητα θορύβου
	0,025			°/s/√Hz		Ανάλυση
	0,3			/s/LSB		Εύρος ζώνης
	200			Ηλεκτρικά χαρακτηριστικά		CAN
Δυναμικό εύρος μέτρησης	300			200	Ηλεκτρικά χαρακτηριστικά	Περιβάλλον χρήσης
	Διακύμανση Allan	0,06		mg		Συντελεστής θερμοκρασίας μηδενικής πόλωσης
	Διακύμανση Allan	0,4		mg		Συντελεστής θερμοκρασίας μηδενικής πόλωσης
	4,5	2		mg		Συντελεστής θερμοκρασίας μηδενικής πόλωσης
		4		mg		Συντελεστής θερμοκρασίας μηδενικής πόλωσης
		0,5		%		Συντελεστής θερμοκρασίας μηδενικής πόλωσης
		0,8		mg		Συντελεστής θερμοκρασίας μηδενικής πόλωσης
		0,05		0,1	%FS		Συντελεστής κλίμακας
Ακρίβεια συντελεστή κλίμακας	0,5		%		Μη γραμμικότητα συντελεστή κλίμακας
0,1		%FS		Τυχαία διαδρομή ταχύτητας
0,029			m/s/√hr		Πυκνότητα θορύβου
0,025			mg/√Hz		Ανάλυση
0,3			g/LSB		Εύρος ζώνης
200			Ηλεκτρικά χαρακτηριστικά		CAN

Συνθήκες δοκιμής		Ελάχιστη τιμή	Τυπική τιμή	Μέγιστη τιμή	Μονάδα	Μαγνητόμετρο
Εύρος μαγνητικού πεδίου	Brg,xy	±13		gauss		Μηδενική πόλωση
	Brg,xy	±25		gauss		Μηδενική πόλωση
	0,3			μΤ		Ακρίβεια κατεύθυνσης
	Οριζόντια γεωμαγνητική συνιστώσα 30 μΤ, 25 ℃	±2,5		deg		Δυναμικό εύρος μέτρησης
	300			gauss		Μηδενική πόλωση
	4,5	15		MHz		Βαρόμετρο
Δυναμικό εύρος μέτρησης	300		1100		mbar	Διεπαφή επικοινωνίας
Δυναμικό εύρος μέτρησης	4,5			mbar		Διεπαφή επικοινωνίας
1-way SPI	Ρυθμός μετάδοσης	1			MHz	Συχνότητα δειγματοληψίας
	Ρυθμός μετάδοσης	1			MHz	Συχνότητα δειγματοληψίας
	SPI	2460		Hz	Hz		CAN
	SPI	200		Ηλεκτρικά χαρακτηριστικά
Τάση	3,0		3,3	3,6	V	Κατανάλωση ενέργειας
	1,5				W	Κυμάτωση
	P-P	100			mV	Χρόνος εγκατάστασης
	Από 0 V έως 3,3 V	80			ms	Δομικά χαρακτηριστικά
Μέγεθος	47×44×14			mm		Βάρος
Μέγεθος	50			g		Περιβάλλον χρήσης
Θερμοκρασία λειτουργίας	-40		70		℃	Δόνηση
	-45		75		℃	Δόνηση
	20~2000Hz,			6,06g Κρούση
	1000g,0,5ms			Αξιοπιστία
MTBF	20000			h		⓺: Υπολογίζεται η μηδενική απόκλιση της διαδικασίας αλλαγής όλης της θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤ 1 ℃/min και το εύρος θερμοκρασίας είναι -40 ℃ ~ + 70 ℃
MTBF	120			h		⓺: Υπολογίζεται η μηδενική απόκλιση της διαδικασίας αλλαγής όλης της θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤ 1 ℃/min και το εύρος θερμοκρασίας είναι -40 ℃ ~ + 70 ℃
⓻: Η συνθήκη δόνησης είναι 6,06 G, 20Hz ~ 2000Hz Σχέδιο διάταξης

Μικροσκοπική μονάδα μέτρησης αδράνειας MEMS με 3-άξονα γυροσκόπιο & επιταχυνόμετρο για UAV 0
