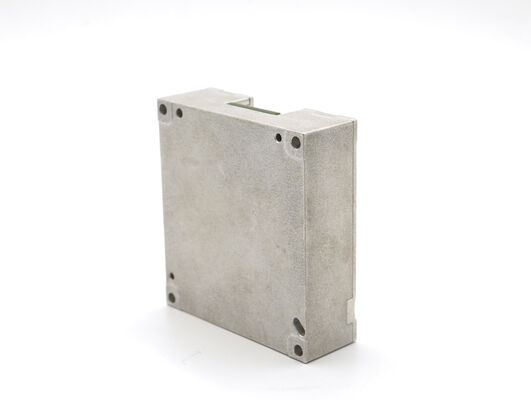

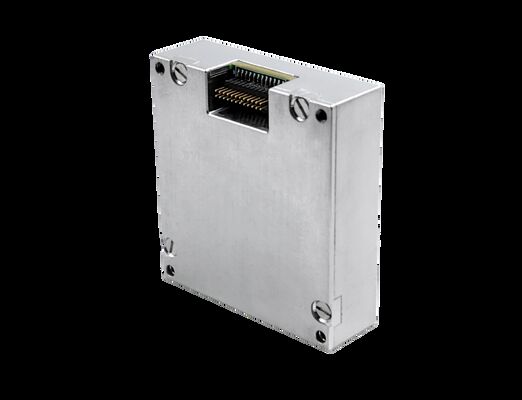

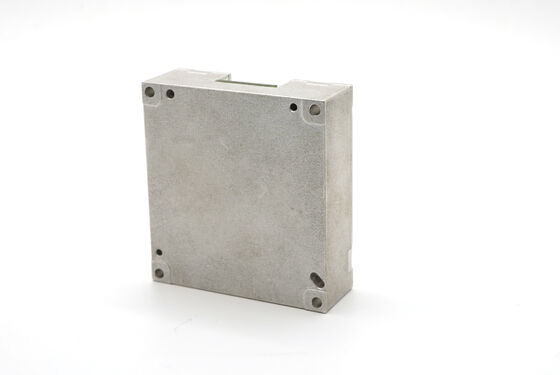

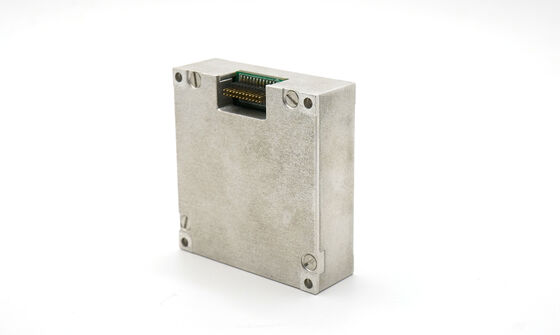

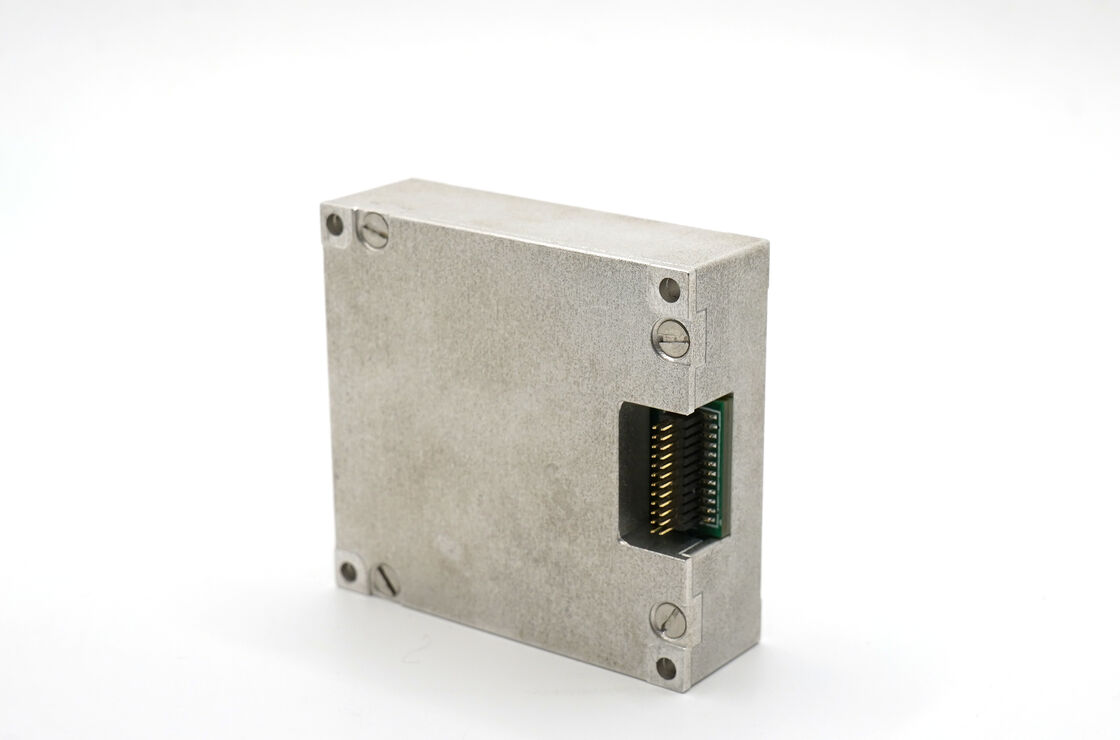

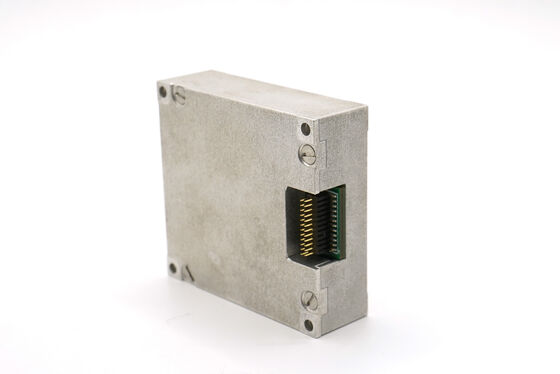

ADIS16495 Μονάδα μέτρησης αδράνειας τακτικής τάξης 10-DOF για σύστημα αδράνειας πλοήγησης

Name: ADIS16495 Μονάδα μέτρησης αδράνειας τακτικής τάξης 10-DOF για σύστημα αδράνειας πλοήγησης
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HB
MOQ:	1
τιμή:	600$
Όροι πληρωμής:	D/a, t/t
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Δυναμικό εύρος μέτρησης:

500/2000°/s

Σταθερότητα της μεροληψίας:

0,8 °/h

Γωνιακή τυχαία βόλτα:

0,15°/ √hr

Εύρος ζώνης:

200Hz

Σειρά επιταχυμέτρων:

16/200g

Σταθερότητα πόλωσης επιταχυνσιόμετρου:

00,06 mg

Μέγεθος:

47 × 44 × 14mm

βάρος:

50 γρ

Συσκευασία λεπτομέρειες:

Carton+ σφουγγάρι

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

ADIS16495 Αδρανειακή Μονάδα Μέτρησης Τακτικής Βαθμίδας 10-DOF για Σύστημα Αδρανειακής Πλοήγησης

Επισκόπηση Προϊόντος

Η IMU MEMS υψηλής αξιοπιστίας 16488HB ενσωματώνει γυροσκόπιο 3 αξόνων, επιταχυνσιόμετρο, μαγνητόμετρο και βαρόμετρο για ολοκληρωμένη ανίχνευση κίνησης. Η εξαιρετική σταθερότητα μηδενικής πόλωσης (γυροσκόπιο 0,8°/h, επιταχυνσιόμετρο 0,06mg) και η αντοχή σε ισχυρές δονήσεις (20~2000Hz, 6,06G) και κρούσεις (1000G, 0,5ms) την καθιστούν ιδανική για μη επανδρωμένα οχήματα κίνησης και εργασίες βιομηχανικής σταθεροποίησης.

Χαρακτηριστικά Προϊόντος

Ψηφιακό γυροσκόπιο τριών αξόνων:
- Εύρος δυναμικής μέτρησης ±2000°/s
- Σταθερότητα μηδενικής πόλωσης: 3°/H (GJB, 10S, άξονας Ζ), 0,8°/H (ALLAN, άξονας Ζ)
Ψηφιακό επιταχυνσιόμετρο τριών αξόνων:
- Εύρος δυναμικής μέτρησης ±200g
- Σταθερότητα μηδενικής πόλωσης: 0,4mg (GJB, 10S), 0,06mg (ALLAN)
Ψηφιακό μαγνητόμετρο τριών αξόνων:2,5g auss
Ψηφιακό βαρόμετρο:300mbar ~ 1100mbar
Υψηλή αξιοπιστία:MTBF 20000h
Εγγυημένη ακρίβεια σε όλο το εύρος θερμοκρασίας (-40°C ~ +80°C):Ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλής απόδοσης
Κατάλληλο για λειτουργία υπό ισχυρές δονήσεις (6,06G, 20~2000Hz)
Κατάλληλο για εργασία υπό συνθήκες μεγάλης κρούσης (1000G, 0,5ms)

Πεδίο Εφαρμογής

Μη επανδρωμένο όχημα κίνησης
Επικοινωνία εν κινήσει
Τοπογραφία και χαρτογράφηση
Πλατφόρμα σταθεροποίησης

Προδιαγραφές Προϊόντος

Παράμετρος	Συνθήκες δοκιμής	Ελάχιστη τιμή	Τυπική τιμή	Μέγιστη τιμή	Μονάδα
Γυροσκόπιο
Εύρος δυναμικής μέτρησης			500	2000	°/s
Σταθερότητα μηδενικής πόλωσης	Διακύμανση Allan, άξονας Ζ		0,8		°/h
Σταθερότητα μηδενικής πόλωσης	Διακύμανση Allan, άξονες Χ και Υ		1,6		°/h
Σταθερότητα μηδενικής πόλωσης	Μέσος όρος 10 δευτερολέπτων (-40°C~+70°C, σταθερή θερμοκρασία), άξονας Ζ		3		°/h
Σταθερότητα μηδενικής πόλωσης	Μέσος όρος 10 δευτερολέπτων (-40°C~+70°C, σταθερή θερμοκρασία), άξονες Χ και Υ		6		°/h
Μηδενική πόλωση	Εύρος μηδενικής πόλωσης, άξονας Ζ		±0,07		°/s
Μηδενική πόλωση	Εύρος μηδενικής πόλωσης, άξονες Χ και Υ		±0,2		°/s
Αλλαγή μηδενικής πόλωσης σε όλο το εύρος θερμοκρασίας, άξονας Ζ			±0,02		°/s
Αλλαγή Μηδενικής Πόλωσης σε Θερμοκρασία, Άξονες Χ και Υ			±0,06		°/s
Επαναληψιμότητα διαδοχικών εκκινήσεων, άξονας Ζ			0,002
Επαναληψιμότητα διαδοχικών εκκινήσεων, άξονες Χ και Υ			0,006
Επαναληψιμότητα εκκίνησης ημέρα με την ημέρα, άξονας Ζ			0,003		/s
Επαναληψιμότητα εκκίνησης ημέρα με την ημέρα, άξονες Χ και Υ			0,009		°/s
Επίδραση γραμμικής επιτάχυνσης στην πόλωση			0,002		°/s/g
Επίδραση δόνησης στην μηδενική πόλωση, αλλαγή πριν και μετά τη δόνηση			0,002		°/s/g
Επίδραση δόνησης στην μηδενική πόλωση, αλλαγή πριν και κατά τη διάρκεια της δόνησης			0,002		°/s/g
Συντελεστής κλίμακας	Ακρίβεια συντελεστή κλίμακας, άξονας Ζ		0,3		%
Συντελεστής κλίμακας	Ακρίβεια Συντελεστή Κλίμακας, Άξονες Χ και Υ		0,6		%
Μη γραμμικότητα συντελεστή κλίμακας, άξονας Ζ			0,01		%FS
Μη γραμμικότητα Συντελεστή Κλίμακας, Άξονες Χ και Υ			0,02		%FS
Τυχαία διακύμανση γωνίας			0,15		°/√hr
Πυκνότητα θορύβου			0,001		°/s/√Hz
Ανάλυση			3,052×10⁻⁷		/s/LSB
Εύρος ζώνης			200		Hz
Επιταχυνσιόμετρο
Εύρος δυναμικής μέτρησης			16	200	g
Σταθερότητα μηδενικής πόλωσης	Διακύμανση Allan		0,06		mg
Σταθερότητα μηδενικής πόλωσης	Μέσος όρος 10 δευτερολέπτων (-40°C~+70°C, σταθερή θερμοκρασία)		0,4		mg
Μηδενική πόλωση	Εύρος μηδενικής πόλωσης		2		mg
Αλλαγή μηδενικής πόλωσης σε όλο το εύρος θερμοκρασίας, τιμή κορυφής-κορυφής			4		mg
Επαναληψιμότητα διαδοχικών εκκινήσεων			0,5		mg
Επαναληψιμότητα εκκίνησης σε ημερήσια βάση			0,8		mg
Συντελεστής θερμοκρασίας μηδενικής πόλωσης		0,05	0,1		mg/°C
Συντελεστής κλίμακας	Ακρίβεια συντελεστή κλίμακας		0,5		%
Μη γραμμικότητα συντελεστή κλίμακας			0,1		%FS
Τυχαία διακύμανση ταχύτητας			0,029		m/s/√hr
Πυκνότητα θορύβου			0,025		mg/√Hz
Ανάλυση			1,221×10⁻⁸		g/LSB
Εύρος ζώνης			200		Hz
Μαγνητόμετρο
Εύρος μαγνητικού πεδίου	Brg,xy		±13		gauss
Εύρος μαγνητικού πεδίου	Brg,z		±25		gauss
Ανάλυση			0,3		μΤ
Ακρίβεια κατεύθυνσης	Οριζόντια γεωμαγνητική συνιστώσα 30μΤ, 25°C		±2,5		deg
Εύρος δυναμικής μέτρησης			2,5		gauss
Μηδενική πόλωση	Μη μαγνητικό περιβάλλον		15		mgauss
Βαρόμετρο
Εύρος δυναμικής μέτρησης		300		1100	mbar
Μηδενική πόλωση			4,5		mbar
Διεπαφή Επικοινωνίας
1-way SPI	Ρυθμός μετάδοσης			15	MHz
1-Way CAN	Ρυθμός μετάδοσης			1	MHz
Συχνότητα δειγματοληψίας	SPI	2460	2460		Hz
Συχνότητα δειγματοληψίας	CAN	200
Ηλεκτρικά Χαρακτηριστικά
Τάση		3,0	3,3	3,6	V
Κατανάλωση ενέργειας				1,5	W
Κυμάτωση	P-P			100	mV
Χρόνος εγκατάστασης	Από 0V έως 3,3V			80	ms
Δομικά Χαρακτηριστικά
Μέγεθος			47×44×14		mm
Βάρος			50		g
Περιβάλλον Χρήσης
Θερμοκρασία λειτουργίας		-40		70	°C
Θερμοκρασία αποθήκευσης		-45		75	°C
Δόνηση			20~2000Hz, 6,06g
Κρούση			1000g, 0,5ms
Αξιοπιστία
MTBF			20000		h
Συνεχής χρόνος λειτουργίας			120		h

①: Υπολογισμός της μηδενικής απόκλισης της διαδικασίας αλλαγής ολόκληρης της θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤1°C/min και το εύρος θερμοκρασίας είναι -40°C~+70°C

②: Η συνθήκη δόνησης είναι 6,06G, 20Hz~2000Hz

Σχέδιο Περιγράμματος
