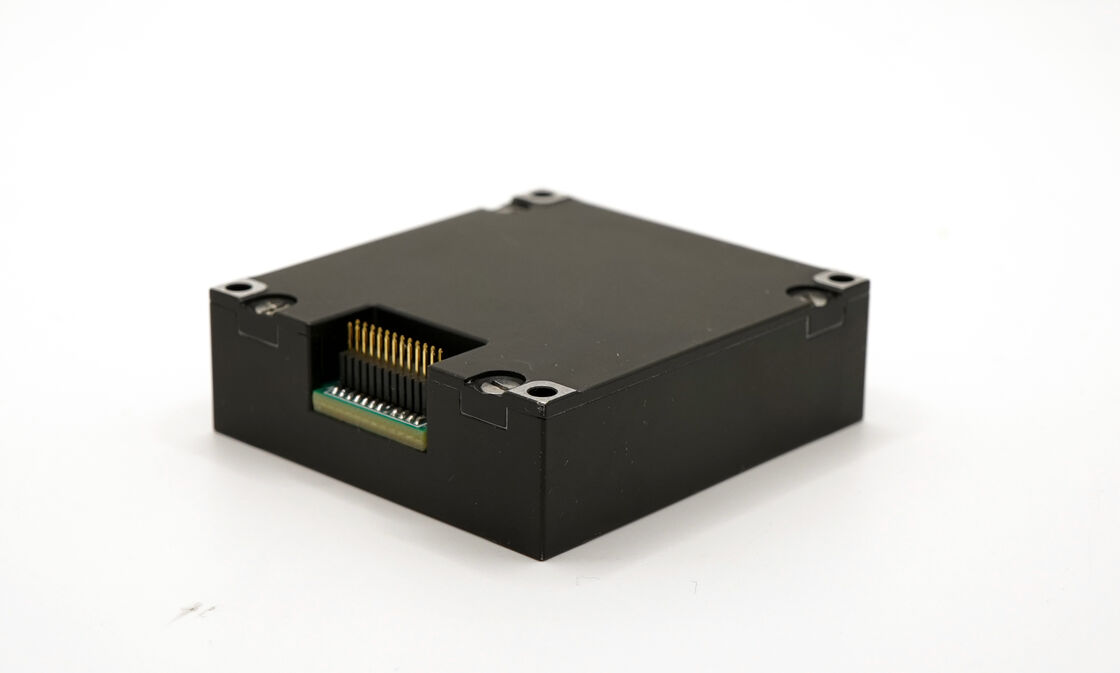

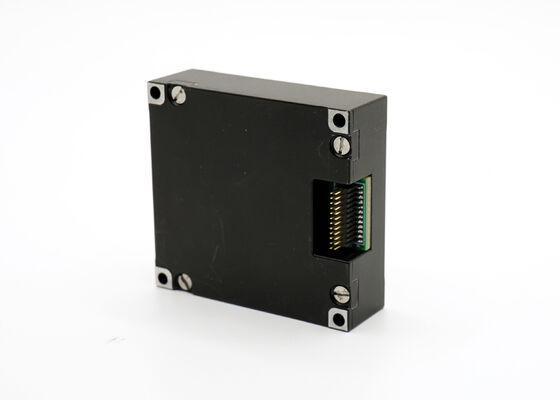

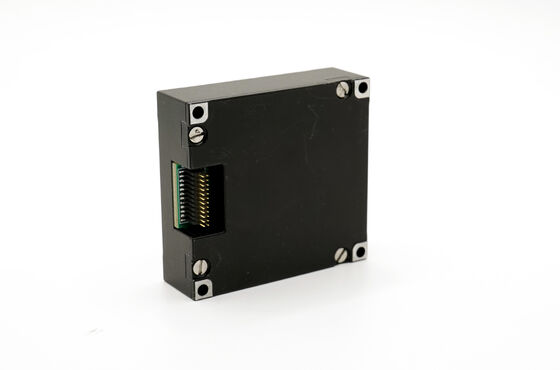

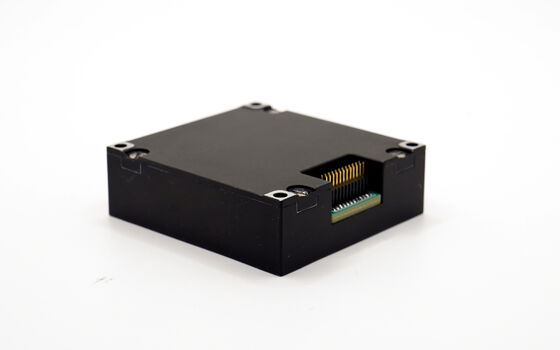

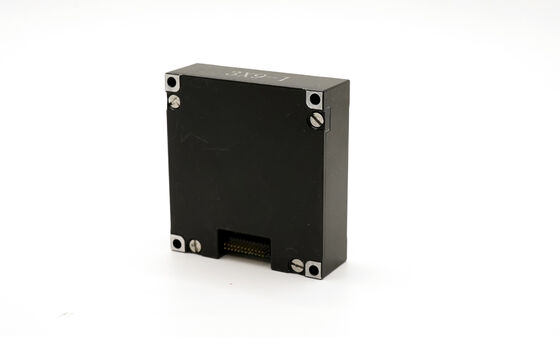

9DOF Μονάδα Μέτρησης Αδράνειας με Μαγνητόμετρο για Σταθεροποίηση Gimbal

Name: 9DOF Μονάδα Μέτρησης Αδράνειας με Μαγνητόμετρο για Σταθεροποίηση Gimbal
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	16488HB
MOQ:	1
τιμή:	600$
Όροι πληρωμής:	D/a, t/t
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Δυναμικό εύρος μέτρησης:

500/2000°/s

Σταθερότητα της μεροληψίας:

0,8 °/h

Γωνιακή τυχαία βόλτα:

0,15°/ √hr

Εύρος ζώνης:

200Hz

Σειρά επιταχυμέτρων:

16/200g

Σταθερότητα πόλωσης επιταχυνσιόμετρου:

00,06 mg

Μέγεθος:

47 × 44 × 14mm

βάρος:

50 γρ

Συσκευασία λεπτομέρειες:

Carton+ σφουγγάρι

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Μονάδα μέτρησης αδράνειας 9DOF με μαγνητόμετρο για σταθεροποίηση γκιμπάλ

Επισκόπηση του προϊόντος

Το 16488HB είναι μια ευπροσάρμοστη μονάδα μέτρησης αδρανείας MEMS που έχει σχεδιαστεί για την παροχή ακριβών δεδομένων γωνιακής ταχύτητας και επιτάχυνσης σε 3 άξονες για διάφορες εφαρμογές.Υποστηρίζει διεπαφές SPI (2460Hz δειγματοληψία) και CAN (200Hz δειγματοληψία)Η υψηλή προσαρμοστικότητα του στο περιβάλλον το καθιστά κατάλληλο για μη επανδρωμένα αεροσκάφη, σταθεροποιητικές πλατφόρμες και συστήματα κινητής επικοινωνίας.

Χαρακτηριστικά του προϊόντος

Ψηφιακό γυροσκόπιο τριών αξόνων:
Α) Δυναμικό εύρος μέτρησης ±2000o/s

Β) Σταθερότητα μηδενικής κλίσης: 3°/H (GJB, 10S, άξονας Z), 0,8°/H (ALLAN, άξονας Z)
Τριαξικό ψηφιακό επιταχυνόμετρο:
Α) Δυναμικό εύρος μέτρησης ±200g

Β) Σταθερότητα μηδενικής προκατάληψης: 0, 4 mg (GJB, 10S), 0, 06 mg (ALLAN)
Τριαξιακό ψηφιακό μαγνητόμετρο:2.5 γκάους
Ψηφιακό βαρόμετρο:300mbar ~ 1100mbar
Υψηλή αξιοπιστία:ΜΤΒΦ 20000h
Εγγυημένη ακρίβεια εντός πλήρους εύρους θερμοκρασίας (-40°C ~ +80°C):Ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων
Κατάλληλο για λειτουργία υπό ισχυρές δονήσεις (6,06G, 20~2000Hz)
Κατάλληλο για εργασία υπό συνθήκες μεγάλων συγκρούσεων (1000G, 0,5ms)

Πεδίο εφαρμογής

Μη επανδρωμένο φορτηγό κίνησης

Επικοινωνία σε κίνηση

Γεωργία και χαρτογράφηση

Σταθεροποιητική βάση

Προδιαγραφές προϊόντος

Παράμετρος	Προϋποθέσεις δοκιμής	Ελάχιστο	Τυπικό	Μέγιστο	Μονάδα
Γυροσκόπιο
Δυναμικό εύρος μέτρησης			500	2000	°/s
Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονας Z		0.8		°/h
Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονες X και Y		1.6		°/h
Μηδενική σταθερότητα προκατάληψης	10s μέσος όρος (-40°C~+70°C, σταθερή θερμοκρασία), άξονας Z		3		°/h
Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 δευτερολέπτων (-40°C~+70°C, σταθερή θερμοκρασία), άξονας Χ και άξονας Υ		6		°/h
Ακριβότητα με συντελεστή κλίμακας	Άξονας Z		0.3		%
Ακριβότητα με συντελεστή κλίμακας	Άξονας Χ και Άξονας Υ		0.6		%
Στρογγυλό τυχαίο περπάτημα			0.15		°/√hr
Διάφραση ζώνης			200		Hz
Επιταχυνόμετρο
Δυναμικό εύρος μέτρησης			16	200	g
Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.06		μg
Ακριβότητα με συντελεστή κλίμακας			0.5		%
Διάφραση ζώνης			200		Hz
Μαγνητόμετρος
Πεδίο μαγνητικού πεδίου	Μπργκ, σέξι.		±13		Γκάους
Πεδίο μαγνητικού πεδίου	Μπρι, μπρι.		±25		Γκάους
Ακριβότητα πορείας	30μT οριζόντια γεωμαγνητική συνιστώσα, 25°C		±2.5		χλμ
Ηλεκτρικά χαρακτηριστικά
Τετάρτη		3.0	3.3	3.6	V
Κατανάλωση ενέργειας				1.5	W
Χρόνος διακανονισμού	Από 0V έως 3,3V			80	ms
Διαρθρωτικά χαρακτηριστικά
Μέγεθος			47×44×14		χμ
Βάρος			50		g
Χρησιμοποιήστε το περιβάλλον
Θερμοκρασία λειτουργίας		-40		70	°C
Δονήσεις			20~2000Hz, 6,06g
Επιπτώσεις			1000 g, 0,5 ms
Αξιόπιστη
ΜΤΠΔ			20000		h
Διαρκής εργάσιμος χρόνος			120		h

①: Υπολογίζεται η μηδενική απόκλιση ολόκληρης της διαδικασίας αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤1°C/min και το εύρος θερμοκρασίας είναι -40°C~+70°C

②: Η κατάσταση δονήσεων είναι 6,06G, 20Hz~2000Hz
