Μαγνητικός μετρητής υψηλής ανάλυσης, τριαξωνικός ψηφιακή παραγωγή μαγνητομέτρων RS232 RS485

Υψηλής ανάλυσης μαγνητικός μετρητών τριαξωνικός αισθητήρας μαγνητικών πεδίων παραγωγής μαγνητομέτρων RS232 RS485 ψηφιακός

▶ΚΥΡΙΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ

• Υψηλή ακρίβεια πέρα από το Gaus ±1, <0>

• Σειρά του Gaού ±2, <70>

• Τριαξωνικός (Χ, Υ, Ζ) ψηφιακά αποτελέσματα

• 10 έως 154 δείγματα ανά δευτερόλεπτο, επιλέξιμα

• Rs-232 ή rs-485 τμηματικές διεπαφές στοιχείων

• Επιλογές περιφράξεων PCB ή αργιλίου

• 6-15 διεπαφή παροχής ΣΥΝΕΧΟΥΣ ανεξέλεγκτη ηλεκτρικού ρεύματος βολτ

▶ΕΦΑΡΜΟΓΗ • Αναφορά τοποθέτησης

• Να περιτρηγυρίσει & ναυσιπλοΐα

• Ανίχνευση κυκλοφορίας και οχημάτων

• Ανίχνευση ανωμαλίας

• Εργαστηριακή ενοργάνωση

• Σύστημα ασφαλείας

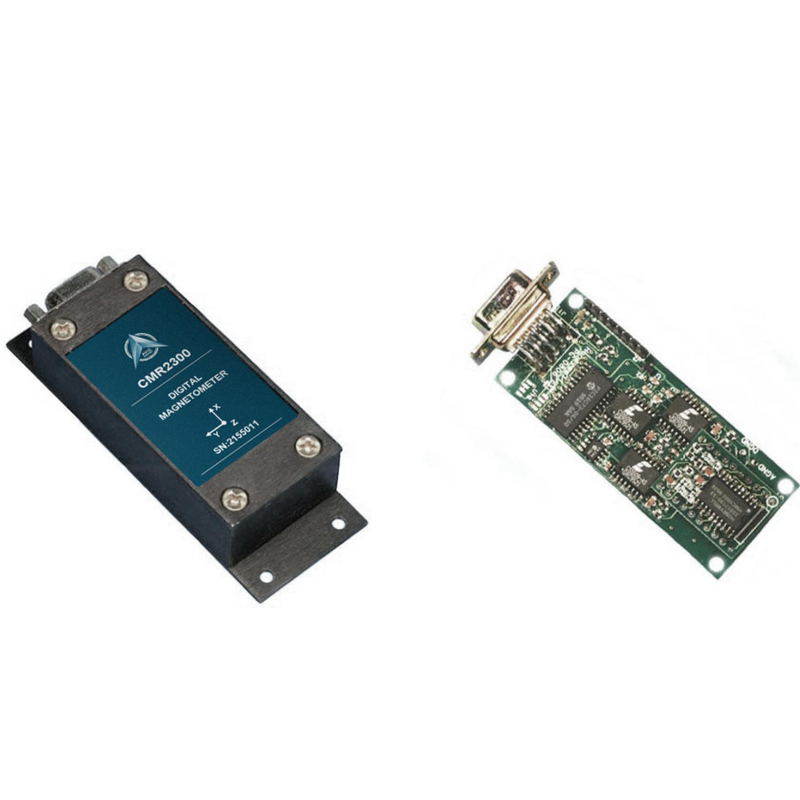

▶Η ΠΑΡΑΓΩΓΗ το AVIC CMR2300 είναι ένα τριαξωνικός έξυπνο ψηφιακό μαγνητόμετρο για να ανιχνεύσει τη δύναμη και την κατεύθυνση ενός συναφούς μαγνητικού πεδίου. Οι τρεις από τους magneto-resistive αισθητήρες AVIC είναι προσανατολισμένοι στις ορθογώνιες κατευθύνσεις για να μετρήσουν τα διανυσματικά τμήματα Χ, Υ και Ζ ενός μαγνητικού πεδίου. Αυτά τα αποτελέσματα αισθητήρων μετατρέπονται στις δεκαεξάμπιτες ψηφιακές τιμές χρησιμοποιώντας έναν εσωτερικό μετατροπέα του δέλτα-σίγμα A/D. Ένα εν πλω EEPROM αποθηκεύει τη διαμόρφωση του μαγνητομέτρου για τη συνεπή λειτουργία. Η παραγωγή στοιχείων είναι τμηματικό πλήρης-ντούμπλεξ rs-232 ή ημιαμφίδρομα rs-485 με 9600 ή 19.200 ποσοστά στοιχείων. Μια έκδοση εξαρτήσεων rs-232 ανάπτυξης είναι διαθέσιμη που περιλαμβάνει ένα συμβατό πρόγραμμα επίδειξης παραθύρων, ένα καλώδιο διεπαφών, τον προσαρμοστή εναλλασσόμενου ρεύματος, και την περίπτωση μεταφοράς.

Προδιαγραφή

Διάσταση PCB και PINOUT

ΔΙΑΤΑΓΗ INFORMATIOIN που διατάζει τον αριθμό:

Προϊόντα CMR2300-D00-232: PCB μόνο (καμία περίφραξη), rs-232 I/O

CMR2300-D00-485: PCB μόνο (καμία περίφραξη), rs-485 I/O

CMR2300-D20-232: Περίφραξη επίπεδος-βάσεων, rs-232 I/O

CMR2300-D20-485: Περίφραξη επίπεδος-βάσεων, rs-485 I/O

CMR2300-D21-232: Περίφραξη επεκτείνω-βάσεων, rs-232 I/O

CMR2300-D21-485: Περίφραξη επεκτείνω-βάσεων, rs-485 I/O

Cmr2300-d20-232-ΕΠΙΔΕΙΞΗ: Εξάρτηση επίδειξης, περίφραξη επίπεδος-βάσεων, rs-232 I/O

Cmr2300-d21-232-ΕΠΙΔΕΙΞΗ: Εξάρτηση επίδειξης, περίφραξη επεκτείνω-βάσεων, rs-232 Ι
