Ακριβής απόλυτος τίτλος αισθητήρων γωνίας παρεκκλίσεων Gaού μετατροπέων μαγνητικός

Name: Ακριβής απόλυτος τίτλος αισθητήρων γωνίας παρεκκλίσεων Gaού μετατροπέων μαγνητικός
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	CMR2300
MOQ:	1
τιμή:	1300~1500
Όροι πληρωμής:	Λ/Κ,Τ/Τ
Ικανότητα εφοδιασμού:	1000 το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Έγγραφο:

ACC4-Quartz Flexible Accele....2.pdf

Σειρά:

+/-2 Gauss

Απόφαση:

Gauss 67 μ

Λάθος Hysterisis:

0.01%FS

Λάθος κέρδους:

0.05%FS

λάθος όφσετ:

0.01%FS

Ηλεκτρική τροφοδοσία:

6.5~15v

Σειρά μέτρου:

+/-2 Gauss

Συσκευασία λεπτομέρειες:

κιβώτιο

Δυνατότητα προσφοράς:

1000 το μήνα

Επισημαίνω:

Μαγνητικός αισθητήρας γωνίας παρεκκλίσεων Gaού

15v αισθητήρας γωνίας παρεκκλίσεων

Απόλυτος αισθητήρας μαγνητομέτρων τίτλων

Περιγραφή προϊόντος

Αισθητήρας Γωνίας Εκτροπής Μαγνητικού Gauss Αισθητήρας Ακριβής Μαγνητική Απόλυτη Μέτρηση Γωνίας Εκτροπής

Προδιαγραφές

Χαρακτηριστικά	Συνθήκες	Ελάχ.	Τυπ.	Μέγ.	Μονάδες
Τροφοδοσία
Τάση τροφοδοσίας	Pin 9 αναφέρεται στο Pin 5 (Γείωση)	6.5		15	Volts
Ρεύμα τροφοδοσίας	Vsupply = 15V. Με S/R= On		27	35	mA
Θερμοκρασία
Λειτουργίας	Περιβάλλοντος	-40		+85	℃
Αποθήκευσης	Περιβάλλοντος, Μη προκατειλημμένη	-55		125	℃
Μαγνητικό Πεδίο
Εύρος	Πλήρης Κλίμακα (FS), Συνολικό Εφαρμοσμένο Πεδίο	-2		+2	gauss
Ανάλυση	Εφαρμοσμένο Πεδίο για Αλλαγή Εξόδου	67			micro-gauss
Ακρίβεια	RSS όλων των σφαλμάτων @+25℃ ±1 gauss ±2 gauss		0.01 1	0.52 2	%FS %FS
Σφάλμα Γραμμικότητας	Καλύτερη ευθεία γραμμή @+25℃ ±1 gauss ±2 gauss		0.1 1	0.5 2	%FS %FS
Σφάλμα Υστέρησης	3 Σάρωση σε ±2gauss@+25°℃		0.01	0.02	%FS
Σφάλμα Επαναληψιμότητας	3 Σάρωση σε +2gauss@+25°C		0.05	0.10	%FS
Σφάλμα Κέρδους	Εφαρμοσμένο Πεδίο για Μηδενική Ένδειξη		0.05	0.10	%FS
Σφάλμα Offset	Εφαρμοσμένο Πεδίο για Μηδενική Ένδειξη		0.01	0.03	%FS
Θερμοκρασία Επίδραση	Συντελεστής Κέρδους		-600 ±114		ppm/"C
Επίδραση Τροφοδοσίας	Από +6 έως +15V με 1 gauss Εφαρμοσμένο Πεδίο		150		ppm/V
Μηχανικά
Βάρος	Μόνο PCB PCB και Μη φλαντζωμένο περίβλημα PCB και φλαντζωμένο περίβλημα		28 94 98		γραμμάρια
Δόνηση	Λειτουργίας 5 έως 10Hz για 2 Ώρες 10Hz έως 2kHz για 30 Λεπτά		10 2.0		mm g

▶ ΚΥΡΙΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ

Βιομηχανική Βαθμίδα Ακρίβειας Πάνω από ±1 gauss, <0.5% Πλήρης Κλίμακα
Εύρος ±2 gauss, <70 µgauss Ανάλυση
Τρεις Άξονες (X, Y, Z) Ψηφιακές Έξοδοι
10 έως 154 Δείγματα ανά Δευτερόλεπτο, Επιλέξιμα
Διεπαφές Σειριακών Δεδομένων RS-232 ή RS-485

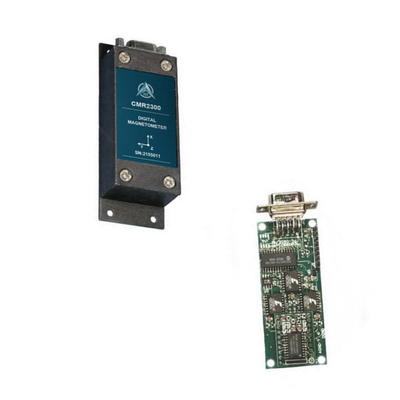

Επιλογές Περιβλήματος PCB ή Αλουμινίου
Διεπαφή Μη Ρυθμιζόμενης Τροφοδοσίας DC 6-15 volt

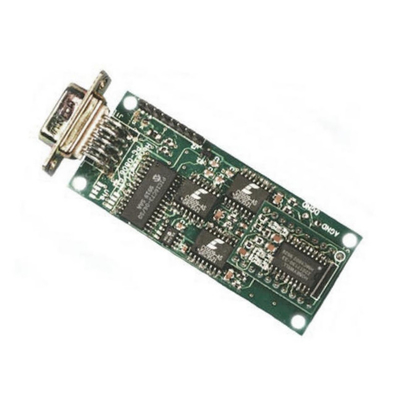

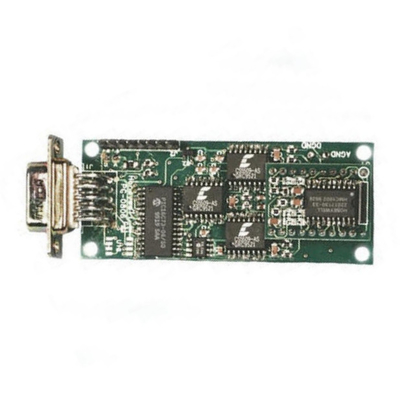

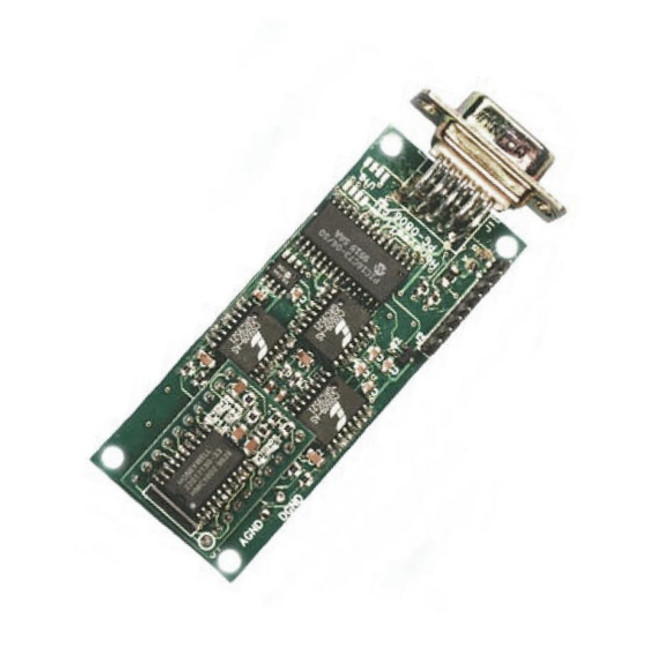

Το CMR2300 είναι ένα έξυπνο ψηφιακό μαγνητόμετρο τριών αξόνων για την ανίχνευση της ισχύος και της κατεύθυνσης ενός προσπίπτοντος μαγνητικού πεδίου. Οι τρεις αισθητήρες μαγνητοαντίστασης της AVIC είναι προσανατολισμένοι σε ορθογώνιες κατευθύνσεις για τη μέτρηση των διανυσματικών συνιστωσών X, Y και Z ενός μαγνητικού πεδίου. Αυτές οι έξοδοι αισθητήρων μετατρέπονται σε ψηφιακές τιμές 16 bit χρησιμοποιώντας έναν εσωτερικό μετατροπέα A/D δέλτα-σίγμα. Μια ενσωματωμένη EEPROM αποθηκεύει τη διαμόρφωση του μαγνητομέτρου για σταθερή λειτουργία. Η έξοδος δεδομένων είναι σειριακή full-duplex RS-232 ή half-duplex RS-485 με ρυθμούς δεδομένων 9600 ή 19.200. Διατίθεται μια έκδοση κιτ ανάπτυξης RS-232 που περιλαμβάνει ένα πρόγραμμα επίδειξης συμβατό με Windows, καλώδιο διασύνδεσης, προσαρμογέα AC και θήκη μεταφοράς.

Διάσταση PCB και PINOUT

Ακριβής απόλυτος τίτλος αισθητήρων γωνίας παρεκκλίσεων Gaού μετατροπέων μαγνητικός 0
