Υψηλή σταθερότητα μονοάξιο οπτική γυροσκόπηση ινών με έξοδο RS422 για σύστημα πλοήγησης
Περιγραφή του προϊόντος

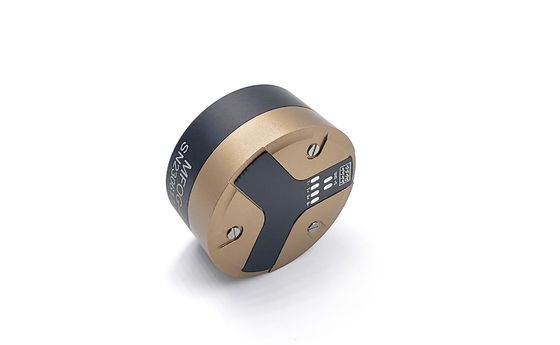

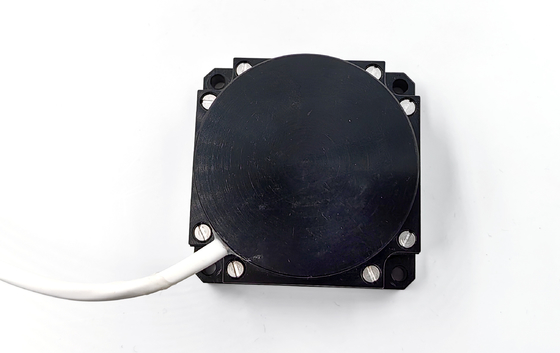

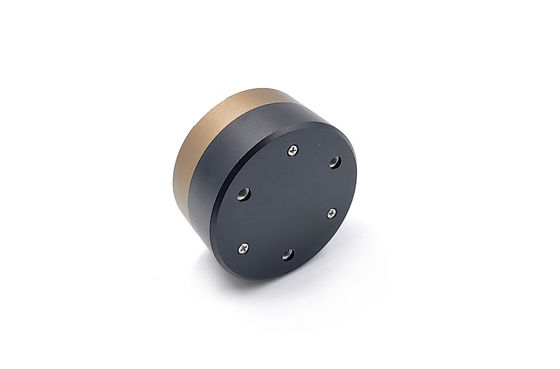

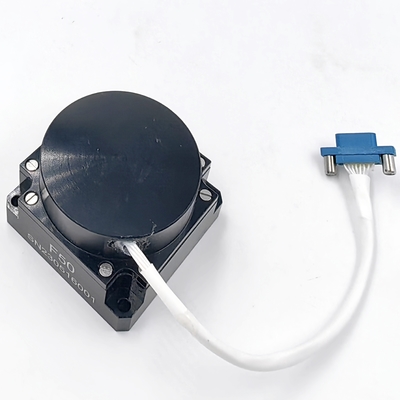

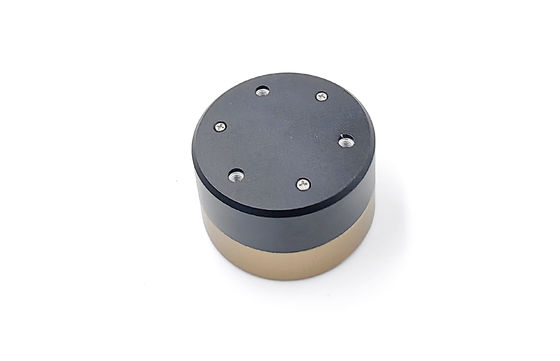

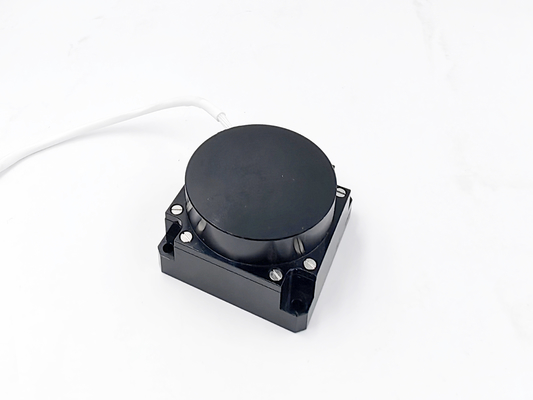

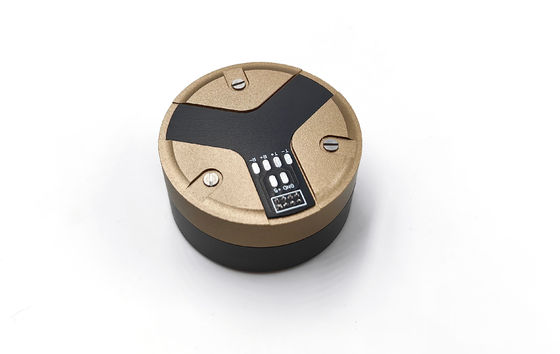

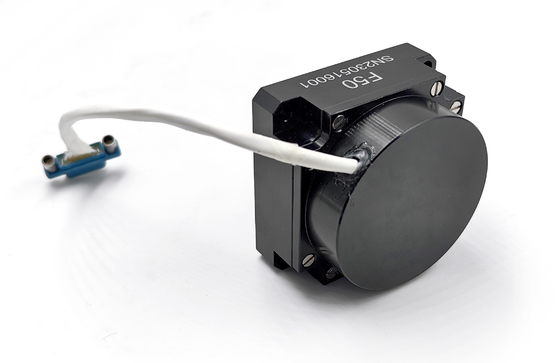

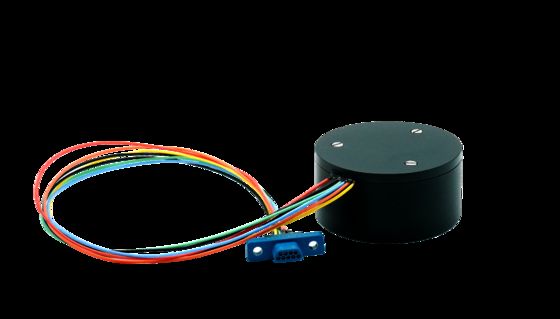

Το γυροσκόπιο οπτικών ινών F50 είναι μια συσκευή αισθητήρα αδράνειας μεσαίας ακρίβειας γωνιακής ταχύτητας σε στερεή κατάσταση που ενσωματώνει φως, μηχανήματα και ηλεκτρικό ρεύμα.Το προϊόν έχει τα χαρακτηριστικά της υψηλής ακρίβειας, μικρού μεγέθους, ελαφρού βάρους, υψηλής αξιοπιστίας και υψηλού κόστους.
Η σταθερότητα μηδενικής παρακμής του προϊόντος είναι μικρότερη ή ίση με 0,5°/h (10 δευτερόλεπτα ομαλά), το εύρος ζώνης συχνότητας απόκρισης, τροφοδοσία συνεχούς ρεύματος +5V, ισχύς μικρότερη από 4W,και υιοθετείται η μέθοδος ψηφιακής επικοινωνίας RS422, η οποία είναι βολική για τους χρήστες να χρησιμοποιούν, και είναι μια ιδανική αδρανειακή συσκευή για να αντικαταστήσει το παραδοσιακό μηχανικό γυροσκόπιο.
Τομείς εφαρμογής: εφαρμογές σε συστήματα αδρανειακής πλοήγησης μεσαίας ακρίβειας, συστήματα θέσης και προσανατολισμού, συστήματα μέτρησης στάσης, συστήματα σταθεροποίησης σερβο, κλπ.
Σύνθεση
α) μονάδα οπτικής διαδρομής: περιλαμβανομένης της φωτεινής πηγής που περιέχει ερβίο, δαχτυλίδι ινών, ενσωματωμένος διαμορφωτής οπτικής φάσης, σύνδεσμος ινών, φωτοανιχνευτής·
β) μονάδα κυκλώματος: κυκλώμα κίνησης της φωτεινής πηγής, κυκλώματα σήματος ανίχνευσης και ελέγχου·
γ) Τμήματα κατασκευής γυροσκάφους.
Τεχνικές παραμέτρους
| ΕΠΙΤΡΟΠΟ | ΕΝΩΡΙΑ | F50A | F50B | F50C |
| Πεδίο μέτρησης | /s | -500~+500 | ||
| Μηδενική σταθερότητα προκατάληψης | °/h,10s | ≤0.05 | ≤0.1 | ≤0.2 |
| Επαναληψιμότητα μηδενικής προκατάληψης | °/h | ≤0.05 | ≤0.1 | ≤0.2 |
| Συντελεστής τυχαίας πορείας | % √h | ≤0.006 | ≤0.01 | ≤0.02 |
| Μη γραμμικότητα του συντελεστή κλίμακας | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| Επαναληψιμότητα με συντελεστή κλίμακας | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| Ασυμμετρία του συντελεστή κλίμακας | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| Ώρα έναρξης | S | ≤ 1 | ||
| Διάφραση ζώνης | Hz | 500 | ||
| Ηλεκτρική τροφοδοσία | V | ±5±0.15 | ||
| Δύναμη | W | ≤ 6 | ||
| Θερμοκρασία λειτουργίας | °C | -40~+70 | ||
| Θέρμανση αποθήκευσης | °C | -55~+85 | ||
| Δονήσεις | Hz,g2/Hz | 20~2000,0.06 | ||
| Επιπτώσεις | g,ms | 3,011 | ||
| Ποσοστό Baud | bps | 921600 (προσαρμόσιμη) | ||
| Τρόπος εξόδου | / | RS-422 | ||
| Συνδετήρας | / | J30J-15TJL/(Διαμορφώσιμο) | ||
| Συνολικές διαστάσεις | χμ | 50*50*32 | ||
| Διαστάσεις εγκατάστασης | χμ | 43*43 | ||

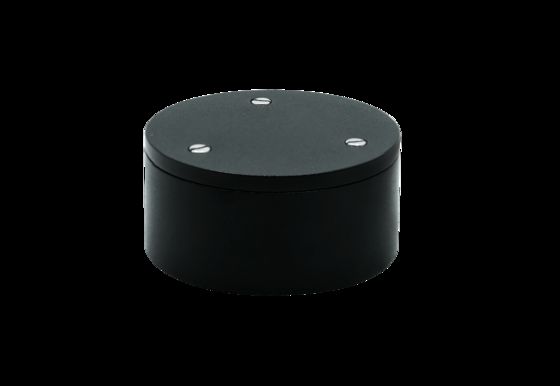

Σχήμα και διαστάσεις εγκατάστασης
Συνολική διάσταση: (μονάδα: mm)
Φ50 X 36 (OD X H)
Μέρος τοποθέτησης 50 X 50 mm
Διάμετροι εγκατάστασης: 41 × 41, 4 βίδες M3
Βάρος:220±30g
