Μικρο-Νανοφυτικό Οπτικό Γυροσκόπιο Βιομηχανικής Τάξης Αναλογική Έκδοση FOG

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	FCG24D
MOQ:	1
τιμή:	1600 USD
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	100/Μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Τρόπος εξόδου:

Ανάλογο

Συνδετήρας:

Πιάτο συγκόλλησης

Άξονας μέτρου:

Κατανάλωση:

≤0.7w

Ηλεκτρική τροφοδοσία:

5 (±0.15) Β

Τυχαίο περπάτημα:

≤0.1°/√h (1ς)

Συσκευασία λεπτομέρειες:

Sponge+ κιβώτιο

Δυνατότητα προσφοράς:

100/Μήνα

Επισημαίνω:

Γυροσκόπιο οπτικών ινών πιάτων συγκόλλησης

Νανο γυροσκόπιο οπτικών ινών μικροϋπολογιστών

Υψηλό γυροσκόπιο οπτικών ινών ακρίβειας

Περιγραφή προϊόντος

Γυροσκόπιο μικρο-νανοφυτικής οπτικής υψηλής ακρίβειας χαμηλού κόστους FOG

1 Πεδίο εφαρμογής

Το παρόν έγγραφο προσδιορίζει τις απαιτήσεις και τις μεθόδους χρήσης και συντήρησης του μικρο-νανοφυτικού γυροσκόπου οπτικής ινών FCG-24 (σύντομα "προϊόν").

2 Αναφορές και πρότυπα

GJB1649-1993 Πρόγραμμα ελέγχου ESD για ηλεκτρονικά προϊόντα

3 Ορισμοί

Κανένας.

4 Εισαγωγή του προϊόντος

4.1 Σύνοψη του προϊόντος

Το μικρο-νανοφυτικό γυροσκόπιο οπτικών ινών FCG-24 (εφεξής το προϊόν) είναι αισθητήρας γωνιακής ταχύτητας που ενσωματώνει την οπτική με αναλογική έξοδο, μηχανική και ηλεκτρονική.Βασίζεται στην επίδραση Sagnac., ενσωματώνει μια ποικιλία συσκευών μικρο-νανοϊνών και πραγματοποιεί τη διαδικασία ανίχνευσης με ανίχνευση,επεξεργασία και ανάδοση της διαφοράς φάσης που παράγεται από δύο δέσμες φωτός που διαδίδονται σε αντίθετες κατευθύνσεις.

Το προϊόν αυτό αποτελείται κυρίως από στοιχεία οπτικής διαδρομής, στοιχεία κυκλώματος και δομικά στοιχεία.μικρού μεγέθουςΚαι μπορεί να εφαρμοστεί σε αυτό το έλεγχο στάσης και μέτρηση του φορέα.

4.2 Σύνθεση

Το προϊόν αποτελείται κυρίως από τα ακόλουθα συστατικά:

Α) οπτική διαδρομή·

Β) Πίνακας κυκλωμάτων εντοπισμού και ελέγχου σήματος·

Γ) Σκελετός δαχτυλιδιού οπτικών ινών, κέλυφος και άλλα δομικά μέρη.

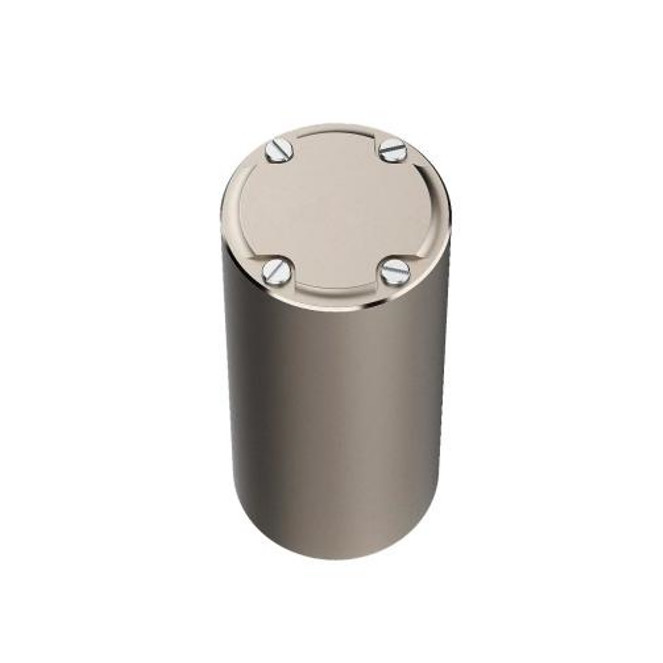

4.3 Εμφάνιση και διαστάσεις

Το προϊόν είναι κυλινδρικό, με συνολικές διαστάσεις φ24 mm × 40 mm

Σχήμα 1 Σχεδιασμός του μικρο-νανο-φυτικού γυροσκόπου MFOG-24

4.4 Βάρος

≤ 40 g.

4.5 Θερμοκρασία λειτουργίας

-40°C~+65°C.

4.6 Θερμοκρασία αποθήκευσης

-55°C~+85°C.

4.7 Τυχαίες δονήσεις

Επίπεδο τυχαίου δονήματος: 20g, εύρος συχνοτήτων: 20Hz ~ 2000Hz.

Πίνακας 1 Βασικές παραμέτρους απόδοσης

Άρθρα	MFOG24D	Μονάδα
Τρόπος εξόδου	Ανάλογο
Συνδετήρας	Πλάκα συγκόλλησης
Άξονας	1
Κατανάλωση	≤0.7	w
Ηλεκτρική τροφοδοσία	5 ((± 0,15)	V
Τυχαίο περπάτημα	≤0.1	°/√h(1σ)
Πεδίο	≥ 500	°/s
Προστασία (10s,1σ)	≤ 2	°/h
Προκαταλήψεις (Allan)	≤0.2	°/h
Επαναλαμβανόμενη προκατάληψη ((Allan)	≤0.2	°/h
Συντελεστής κλίμακας	4	mv/° /s
Παράγραφο κλίμακας	≤ 1000	PPM ((1σ)
Ώρα εκκίνησης	≤ 1	σ
Διάφραση ζώνης	450	Hz
Εργαζόμενος προσωρινός.	-45~+70	°C
Θερμοκρασία αποθήκευσης.	-55~+85	°C
Δονήσεις	20~2000,0.04	Hz,g2/Hz
Μέγεθος	Φ24*40	χμ
Βάρος	≤ 30	g
