RS422 νέο γυροσκόπιο οπτικών ινών Choise τρόπου παραγωγής εκτός από την ΟΜΙΧΛΗ και το γυροσκόπιο MEMS

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	FCG24A
MOQ:	1
τιμή:	1600 USD
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	100/Μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

Τρόπος εξόδου:

RS422

Πεδίο:

≥500°/s

Προκατάληψη (Allan):

≤0.2°/h

Κατανάλωση:

≤0.7w

Ηλεκτρική τροφοδοσία:

5 (±0.15) Β

Τυχαίο περπάτημα:

≤0.04°/√h (1ς)

Συντελεστής κλίμακας:

4 mv/° το /s

Συσκευασία λεπτομέρειες:

Κουτί Sponge+

Δυνατότητα προσφοράς:

100/Μήνα

Επισημαίνω:

RS422 γυροσκόπιο οπτικών ινών

0.7w γυροσκόπιο οπτικών ινών

Γυροσκόπιο οπτικών ινών CE

Περιγραφή προϊόντος

το νέο γυροσκόπιο εκτός από την ΟΜΙΧΛΗ και το γυροσκόπιο MEMS

Πίνακας 1 κύριες παράμετροι απόδοσης

Στοιχεία	FCG24D	Μονάδα
Τρόπος παραγωγής	Ανάλογο
Συνδετήρας	Πιάτο συγκόλλησης
Άξονας	1
Κατανάλωση	≤0.7	W
Παροχή ηλεκτρικού ρεύματος	5 (±0.15)	Β
Τυχαίος περίπατος	≤0.1	°/√h (1ς)
Σειρά	≥500	°/s
Προκατάληψη (10s, 1ς)	≤2	°/h
Προκατάληψη (Allan)	≤0.2	°/h
Προκατειλημμένη επανάληψη (Allan)	≤0.2	°/h
Παράγοντας κλίμακας	4	mv/° το /s
Μη γραμμικότητα παράγοντα κλίμακας	≤1000	PPM (1ς)
Χρόνος ξεκινήματος	≤1	s
Εύρος ζώνης	450	Hz
Temp εργασίας.	-45~+70	℃
Temp καταστημάτων.	-55~+85	℃
Δόνηση	20~2000,0.04	Hz, γ ² /Hz
Διαστάσεις	Φ24*40	χιλ.
Βάρος	≤30	γ

1 πεδίο

Το παρόν έγγραφο διευκρινίζει τις απαιτήσεις και τις μεθόδους για τη χρήση και τη συντήρηση του μικροϋπολογιστής-νανο γυροσκοπίου οπτικών ινών fcg-24 (προϊόν για συντομία).

2 αναφορές και πρότυπα

GJB1649-1993 πρόγραμμα ελέγχου ESD για τα ηλεκτρονικά προϊόντα

3 ορισμοί

Κανένας.

4 εισαγωγή προϊόντων

4.1 επισκόπηση προϊόντων

Το μικροϋπολογιστής-νανο γυροσκόπιο οπτικών ινών fcg-24 (εφεξής καλούμενο αυτό το προϊόν) είναι μια γωνιακή οπτική ενσωμάτωσης αισθητήρων ποσοστού με την αναλογική παραγωγή, τους μηχανικούς και την ηλεκτρονική. Βασίζεται στην επίδραση Sagnac, ενσωματώνει ποικίλες μικροϋπολογιστής-νανο συσκευές ινών, και πραγματοποιεί τη διαδικασία ανίχνευσης με την ανίχνευση, την επεξεργασία και την ανατροφοδότηση της διαφοράς φάσης που παράγεται από δύο ακτίνες του φωτός διαδίδοντας στις αντίθετες κατευθύνσεις.

Αυτό το προϊόν αποτελείται κυρίως από τα οπτικά τμήματα πορειών, τα τμήματα κυκλωμάτων και τα δομικά συστατικά. Έχει τα χαρακτηριστικά της απλής δομής, κανένα κινούμενο μέρος, κανένα μέρος ένδυσης, γρήγορη έναρξη, μικρό μέγεθος, ελαφρύ και ούτω καθεξής. Και μπορεί να είναι ισχύει για εκείνους τους έλεγχο τοποθέτησης και μέτρηση του μεταφορέα.

4.2 σύνθεση

Το προϊόν αποτελείται κυρίως από τα ακόλουθα συστατικά:

A) μια οπτική συνέλευση πορειών

B) Πίνακας κυκλωμάτων σημάτων ανίχνευσης και ελέγχου

C) Σκελετός δαχτυλιδιών οπτικής ίνας, κοχύλι και άλλα δομικά μέρη

4.3 εμφάνιση και διάσταση

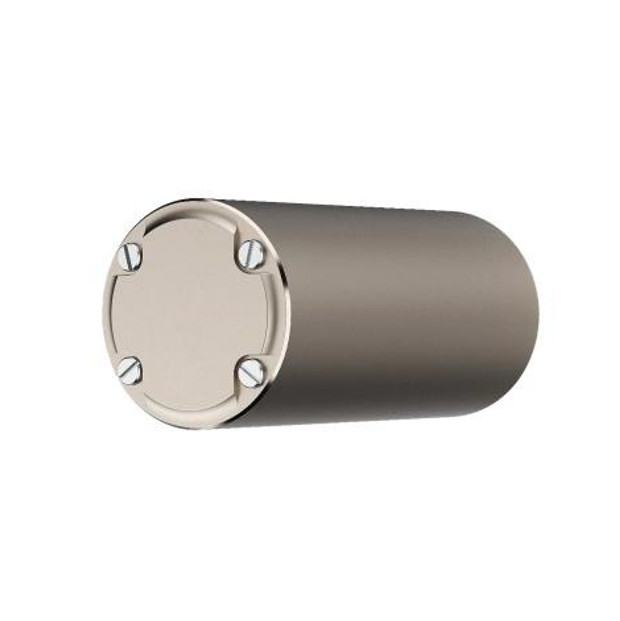

Το προϊόν είναι κυλινδρικό, με τις γενικές διαστάσεις φ24 χιλ. × 40mm

Σχ. 1 σχέδιο περιλήψεων του μικροϋπολογιστής-νανο γυροσκοπίου οπτικών ινών fcg-24

4,4 βάρος

≤40g.

4.5 λειτουργούσα θερμοκρασία

-40℃~+65℃.

4.6 θερμοκρασία αποθήκευσης

-55℃~+85℃.

4.7 τυχαία δόνηση

Τυχαίο επίπεδο δόνησης: 20g, φάσμα συχνότητας: 20Hz ~ 2000Hz.

4.9.1 μηχανική διεπαφή

Η κατώτατη επιφάνεια του προϊόντος είναι η τοποθετώντας επιφάνεια, με τα νήματα 3 μ3 και την εξωτερική μηχανική σύνδεση.

Σχήμα 2 διάσταση εγκατάστασης

4.9.2 απαιτήσεις δύναμης

Η εξωτερική παροχή ηλεκτρικού ρεύματος στο προϊόν έχει δύο κυκλώματα, και οι απαιτήσεις παρουσιάζονται στον πίνακα 2:

Πίνακας 2 εξωτερικές απαιτήσεις παροχής ηλεκτρικού ρεύματος

	+5V
Τάση	4.85V~5.15V
Κυματισμός	20mV
Ηλεκτρικό ρεύμα	0.25A
