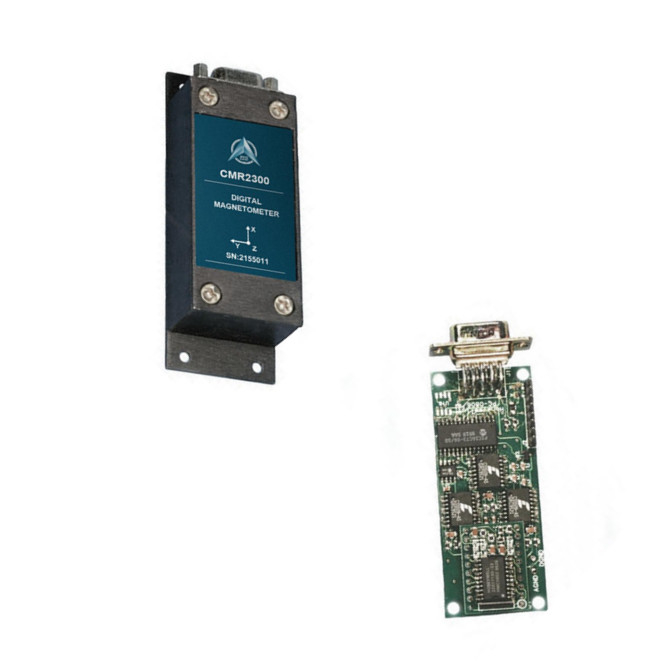

Ακριβής ψηφιακός αισθητήρας μαγνητομέτρων, ανάλογο HMR2300 3 μαγνητικός αισθητήρας άξονα

Name: Ακριβής ψηφιακός αισθητήρας μαγνητομέτρων, ανάλογο HMR2300 3 μαγνητικός αισθητήρας άξονα
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	CMR2300
MOQ:	1
τιμή:	1300~1500
Όροι πληρωμής:	Λ/Κ,Τ/Τ
Ικανότητα εφοδιασμού:	100 το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πεδίο:

+/-2 Gauss

Απόφαση:

Gauss 67 μ

Λάθος Hysterisis:

0.01%FS

Λάθος κέρδους:

0.05%FS

λάθος όφσετ:

0.01%FS

Βάρος:

98g

Συσκευασία λεπτομέρειες:

κιβώτιο

Δυνατότητα προσφοράς:

100 το μήνα

Επισημαίνω:

Rs-232 αισθητήρας μαγνητομέτρων

HMR2300 3 μαγνητικός αισθητήρας άξονα

Μαγνητικός αληθινός βόρειος ανιχνευτής

Περιγραφή προϊόντος

Ψηφιακός αισθητήρας 3 Magnometer μαγνητικό ανάλογο αισθητήρων άξονα του ακριβούς μαγνητικού αληθινού βόρειου ανιχνευτή HMR2300

▶ΚΥΡΙΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ

• Υψηλή ακρίβεια πέρα από το Gaus ±1, <0>

• Σειρά του Gaού ±2, <70>

• Τριαξωνικός (Χ, Υ, Ζ) ψηφιακά αποτελέσματα

• 10 έως 154 δείγματα ανά δευτερόλεπτο, επιλέξιμα

• Rs-232 ή rs-485 τμηματικές διεπαφές στοιχείων

• Επιλογές περιφράξεων PCB ή αργιλίου

• 6-15 διεπαφή παροχής ΣΥΝΕΧΟΥΣ ανεξέλεγκτη ηλεκτρικού ρεύματος βολτ

▶ΕΦΑΡΜΟΓΗ • Αναφορά τοποθέτησης

• Να περιτρηγυρίσει & ναυσιπλοΐα

• Ανίχνευση κυκλοφορίας και οχημάτων

• Ανίχνευση ανωμαλίας

• Εργαστηριακή ενοργάνωση

• Σύστημα ασφαλείας

Προδιαγραφή

Χαρακτηριστικά	Όροι	Λ.	Τύπος	Max	Μονάδες
Παροχή ηλεκτρικού ρεύματος
Τάση ανεφοδιασμού	Καρφίτσα 9 που παραπέμπεται στην καρφίτσα 5 (έδαφος)	6.5		15	Βολτ
Ρεύμα ανεφοδιασμού	Vsupply = 15V. Με S/R= επάνω		27	35	μΑ
Θερμοκρασία
Λειτουργία	Περιβαλλοντικός	-40		+85	℃
Αποθήκευση	Περιβαλλοντικός, αμερόληπτος	-55		125	℃
Magnetc Fleld
Σειρά	Πλήρης - κλίμακα (FS), συνολικός τομέας που εφαρμόζεται	-2		+2	Gauss
Ψήφισμα	Εφαρμοσμένος τομέας στην παραγωγή αλλαγής	67			μικροϋπολογιστής-Gauss
Ακρίβεια	RSS όλου του errors@+25 ℃ ±1 Gauss ±2 Gauss		0,01 1	0,52 2	%FS %FS
Λάθος Lneariby	Το καλής εφαρμογής ευθύ line@+25 ℃ ±1 Gauss ±2 Gauss		0,1 1	0,5 2	%FS %FS
Λάθος Hysterisis	3 σκουπίσματα πέρα από ± το 2gauss@+25 °℃		0,01	0,02	%FS
Λάθος επανάληψης	3 σκουπίσματα το Across+2gauss@+25 °C		0,05	0,10	%FS
Κέρδος Enror	Εφαρμοσμένος τομέας για μηδέν που διαβάζει		0,05	0,10	%FS
Όφσετ Ermor	Εφαρμοσμένος τομέας για μηδέν που διαβάζει		0,01	0,03	%FS
Θερμοκρασία Επίδραση	Συντελεστής του κέρδους		-600 ±114		PPM «Γ
Παροχή ηλεκτρικού ρεύματος Efiect	From+6 σε +15V με το 1 εφαρμοσμένο Gauss τομέα		150		ppm/V
Μηχανικός
Βάρος	PCB μόνο PCB και μη-βαλμένη φλάντζα περίφραξη PCB και βαλμένη φλάντζα περίφραξη		28 94 98		γραμμάρια
Δόνηση	Λειτουργία 5 σε 10Hz για 2 ώρες 10Hz σε 2kHz για 30 λεπτά		10 2.0		χιλ. γ

Το AVIC CMR2300 είναι ένα τριαξωνικός έξυπνο ψηφιακό μαγνητόμετρο για να ανιχνεύσει τη δύναμη και την κατεύθυνση ενός συναφούς μαγνητικού πεδίου. Οι τρεις από τους magneto-resistive αισθητήρες AVIC είναι προσανατολισμένοι στις ορθογώνιες κατευθύνσεις για να μετρήσουν τα διανυσματικά τμήματα Χ, Υ και Ζ ενός μαγνητικού πεδίου. Αυτά τα αποτελέσματα αισθητήρων μετατρέπονται στις δεκαεξάμπιτες ψηφιακές τιμές χρησιμοποιώντας έναν εσωτερικό μετατροπέα του δέλτα-σίγμα A/D. Ένα εν πλω EEPROM αποθηκεύει τη διαμόρφωση του μαγνητομέτρου για τη συνεπή λειτουργία. Η παραγωγή στοιχείων είναι τμηματικό πλήρης-ντούμπλεξ rs-232 ή ημιαμφίδρομα rs-485 με 9600 ή 19.200 ποσοστά στοιχείων. Μια έκδοση εξαρτήσεων rs-232 ανάπτυξης είναι διαθέσιμη που περιλαμβάνει ένα συμβατό πρόγραμμα επίδειξης παραθύρων, ένα καλώδιο διεπαφών, τον προσαρμοστή εναλλασσόμενου ρεύματος, και την περίπτωση μεταφοράς.

Διάσταση PCB και PINOUT

Ακριβής ψηφιακός αισθητήρας μαγνητομέτρων, ανάλογο HMR2300 3 μαγνητικός αισθητήρας άξονα 0

CMR2300 ΨΗΦΙΑΚΟ ΜΑΓΝΗΤΟΜΕΤΡΟ (1) .PDF
