Υψηλής ακρίβειας μικρο-νανοσύνθετο γυροσκόπιο οπτικών ινών FOG με σταθερότητα μηδενικής προκατάληψης ≤ 0,8°/h 10s

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MFOG-910A
MOQ:	1pcs
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Λ/Κ,Τ/Τ
Ικανότητα εφοδιασμού:	500 τεμάχια το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Σενζέν, Κίνα

Πιστοποίηση:

Πεδίο μέτρησης:

-240~+240°/s

μηδενική σταθερότητα μεροληψίας:

≤ 0,8°/h (< 10s, 1

Μηδενική αναπληρωσιμότητα μεροληψίας:

≤ 0,8°/h

Συντελεστής τυχαίας πορείας:

≤ 0,02°/√h

Συντελεστής κλίμακας:

47±5

Ωρα έναρξης:

≤ 2s

Διάφραση ζώνης:

≥ 300Hz

Ηλεκτρική τροφοδοσία:

5±0.25, ± 12

Δύναμη:

≤1W

Θερμοκρασία λειτουργίας:

-45~+70°C

Θέρμανση αποθήκευσης:

-55~+85°C

Δονήσεις:

20~2000Hz, 0,04g2/Hz

Αντίκτυπος:

30g, 11ms

Τρόπος εξόδου:

Αναλογική τάση

Συνδετήρας:

σφραγίδα/πακέτο συγκόλλησης

Συνολικές διαστάσεις:

82mm*82mm*19.5mm

Συσκευασία λεπτομέρειες:

σφουγγάρι και κουτί

Δυνατότητα προσφοράς:

500 τεμάχια το μήνα

Επισημαίνω:

Γυροσκόπιο οπτικών ινών υψηλής ακρίβειας

Μικρο-Νανό ολοκληρωμένο γυροσκόπιο οπτικών ινών

Μηδενική σταθερότητα μεροληψίας Γυροσκόπιο οπτικών ινών

Περιγραφή προϊόντος

Προδιαγραφές

Αρ.	Είδη	Τιμή
1	Εύρος (°/s)	±240
2	Συντελεστής κλίμακας(mV/o/s)	47±5
3	Μη γραμμικότητα συντελεστή κλίμακας (ppm)	≤1000
4	Σταθερότητα πόλωσης (10s,1σ, °/h)	≤0.8
5	Επαναληψιμότητα πόλωσης (1σ,o/h)	≤0.8
6	Εύρος ζώνης 3dB (Hz)	≥1000
7	Τυχαία περιπλάνηση(o/√h)	≤0.02
8	Τροφοδοσία (V)	5+0.25 +12
9	Κατανάλωση ισχύος (W)	≤1.5
10	Επίδραση (g)	≥1500
11	Επιτάχυνση (g)	≥70
12	Διάρκεια ζωής σε χρόνια (Υπολογιστική Αξιολόγηση)	≥15
13	MTBF (Υπολογιστική Αξιολόγηση)	≥100000

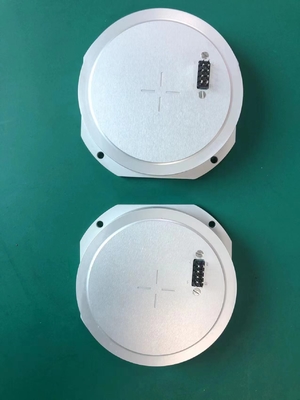

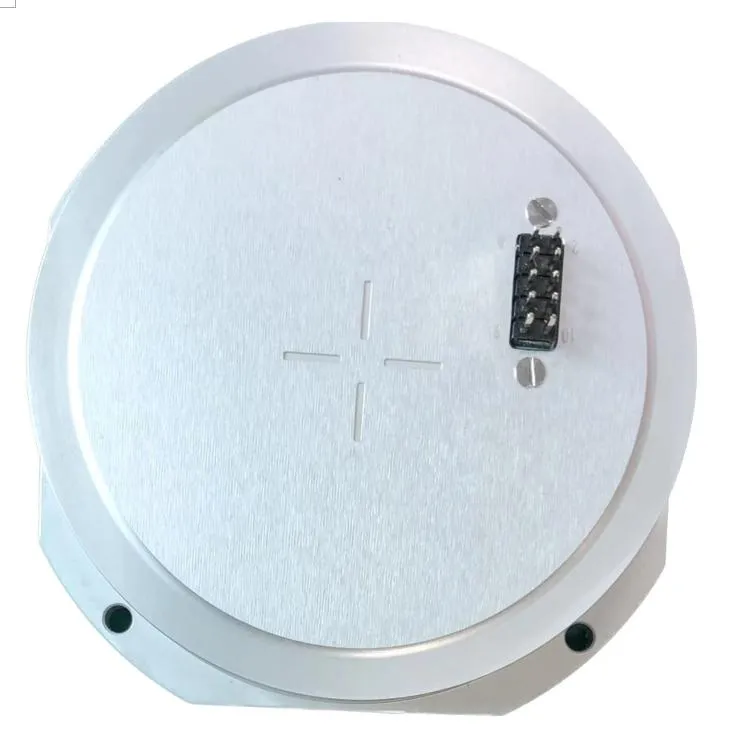

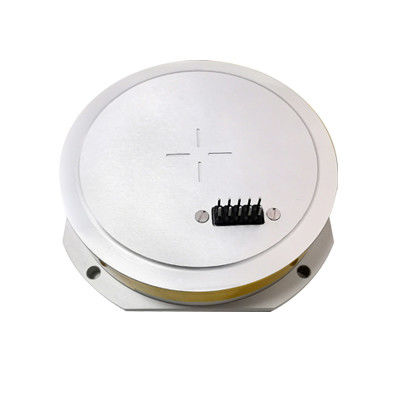

Υψηλής ακρίβειας μικρο-νανοσύνθετο γυροσκόπιο οπτικών ινών FOG με σταθερότητα μηδενικής προκατάληψης ≤ 0,8°/h 10s 0
1 Εισαγωγή
1.1 Επισκόπηση προϊόντος
Το MFOG-910 fiber gyro (εφεξής αναφερόμενο ως αυτό το προϊόν) είναι ένας αισθητήρας γωνιακής ταχύτητας που ενσωματώνει φως, μηχανικά και ηλεκτρικά. Βασισμένο στο φαινόμενο Sagnac, ενσωματώνει μια ποικιλία εξαιρετικά αξιόπιστων συσκευών μικρο-νάνο ινών για την επίτευξη της διαδικασίας ανίχνευσης ανιχνεύοντας, επεξεργαζόμενο και ανατροφοδοτώντας τη διαφορά φάσης που δημιουργείται από δύο δέσμες φωτός που διαδίδονται στην αντίθετη κατεύθυνση. Αυτό το προϊόν πραγματοποιεί μέτρηση εξαιρετικά υψηλής ταχύτητας περιστροφής μέσω του επανασχεδιασμού οπτικών, δομικής υποστήριξης και αλγορίθμων ελέγχου.
Αυτό το προϊόν αποτελείται κυρίως από οπτικά εξαρτήματα, εξαρτήματα κυκλώματος και δομικά εξαρτήματα. Έχει τα χαρακτηριστικά απλής δομής, χωρίς κινούμενα μέρη, χωρίς μέρη φθοράς, αντοχή σε κρούση, γρήγορη εκκίνηση, μικρό μέγεθος, μικρό βάρος και υψηλή αξιοπιστία. Μπορεί να εφαρμοστεί στον έλεγχο και τη μέτρηση των φορέων κίνησης.
1.2 Σύνθεση
Το προϊόν αποτελείται κυρίως από τα ακόλουθα εξαρτήματα:
α) οπτικά εξαρτήματα;
β) Πίνακας κυκλώματος σήματος ανίχνευσης και ελέγχου;
γ) Σκελετός οπτικών ινών, κέλυφος και άλλα δομικά μέρη;
1.3 Μέγεθος
82mm×82mm×19.5mm(δεν περιλαμβάνεται το βύσμα).

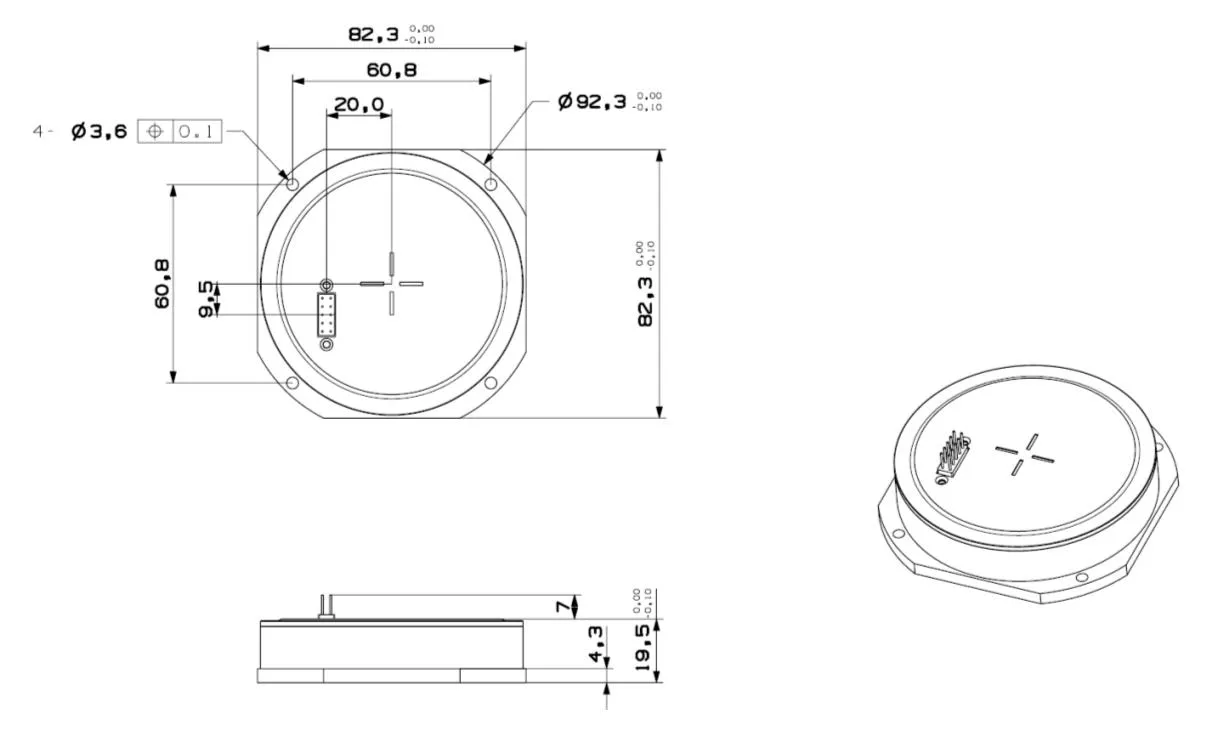

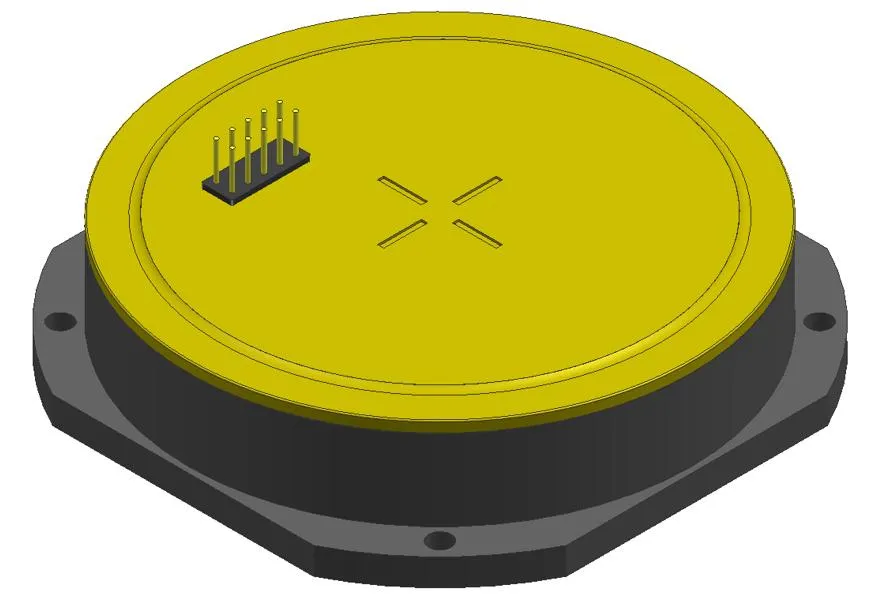

Μέγεθος

Ηλεκτρική Διεπαφή

Αρ.	Ορισμός	Σημείωση
1	5V	Η κατανάλωση ισχύος είναι μικρότερη από 1W
2	12V
3	Έξοδος	Διαφορική έξοδος με AGND
4	-12V
5	AGND	Αναλογικό GND
6	GND
7	null
8	GND	Τροφοδοσία GND
9	TS	Σήμα αισθητήρα θερμοκρασίας TMP Σχέσεις μετατροπής T=(TS-750)/10+25 Η μονάδα είναι mV, T είναι η θερμοκρασία σε βαθμούς Κελσίου

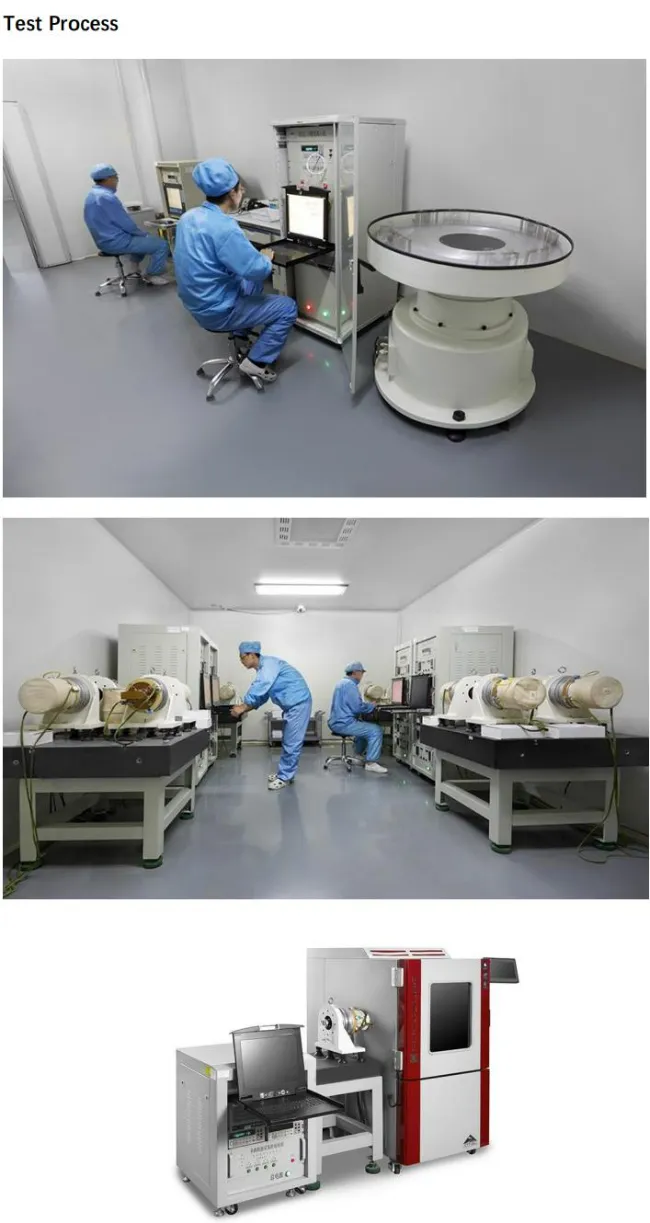

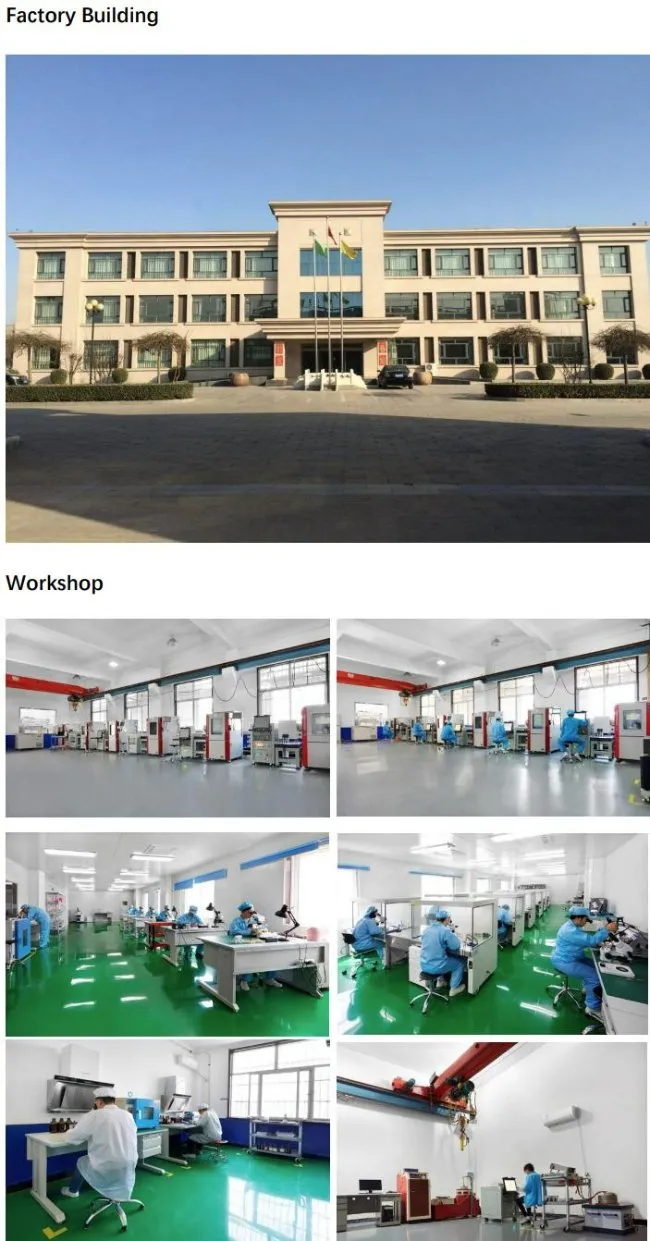

Εταιρεία και παραγωγή
