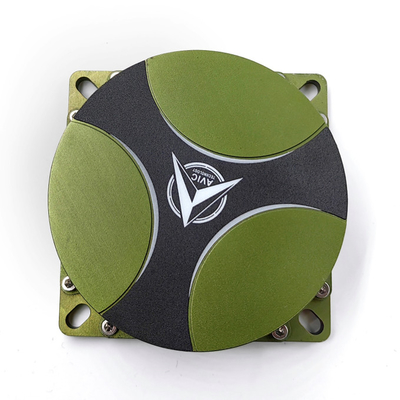

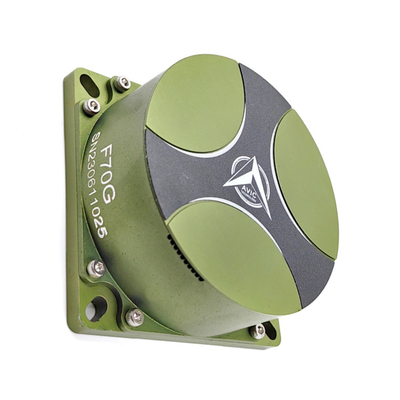

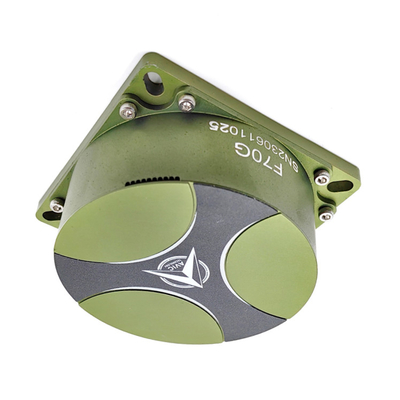

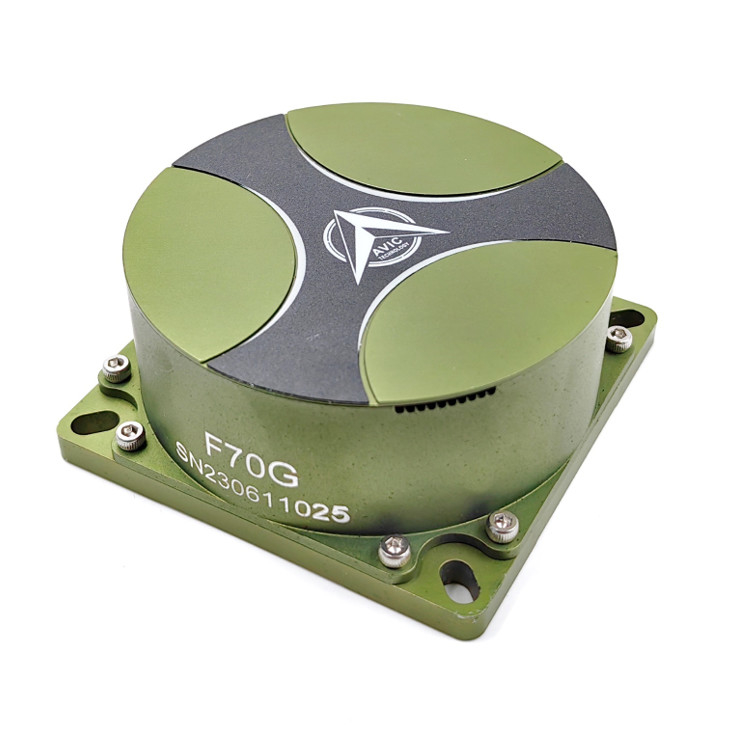

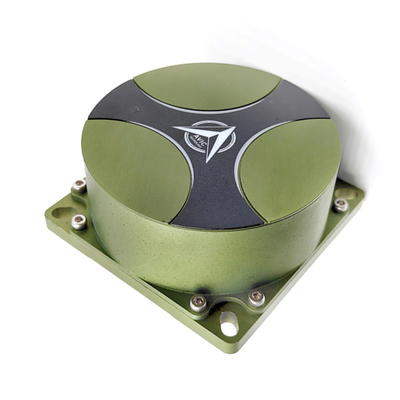

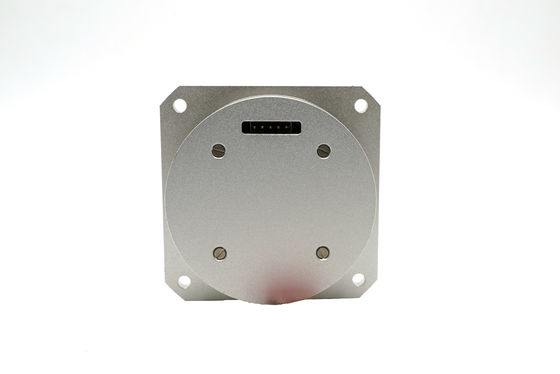

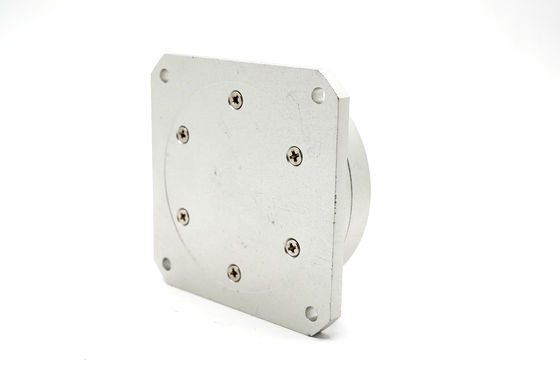

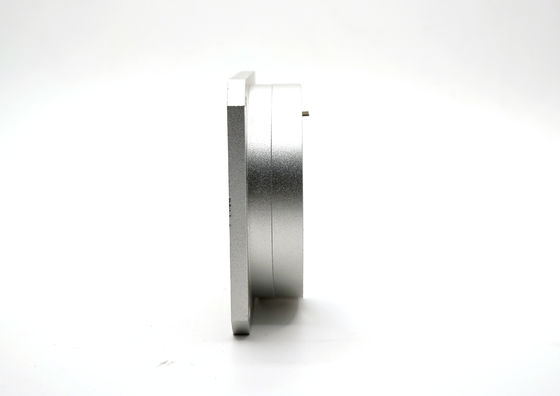

Σταθερό οπτικό γυροσκόπιο για ολοκληρωμένο σύστημα πλοήγησης

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	F70G
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	200/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Εύρος μέτρησης:

-800°/s~+800°/s

Επαναληψιμότητα μηδενικής προκατάληψης:

<=0,1°/ώρα

σταθερότητα μηδενικής προκατάληψης:

<=0,1°/ώρα

Συντελεστής κλίμακας:

45000 × (1±5%) SP/°/s

Τρόπος Επικοινωνίας:

RS422

Θερμοκρασία λειτουργίας:

-45℃~+60℃

Θέρμανση αποθήκευσης:

-55℃~+75℃

Μη γραμμικότητα συντελεστή κλίμακας:

<50 ppm

Επαναληψιμότητα με συντελεστή κλίμακας:

<50 ppm

Τάση Τροφοδοσίας:

Συσκευασία λεπτομέρειες:

Sponge+ κιβώτιο

Δυνατότητα προσφοράς:

200/month

Επισημαίνω:

σταθερό οπτικό γυροσκόπιο

Οπτικό γυροσκόπιο ελικοπτέρου

Γυροσκόπιο οπτικών ινών ελικοπτέρου

Περιγραφή προϊόντος

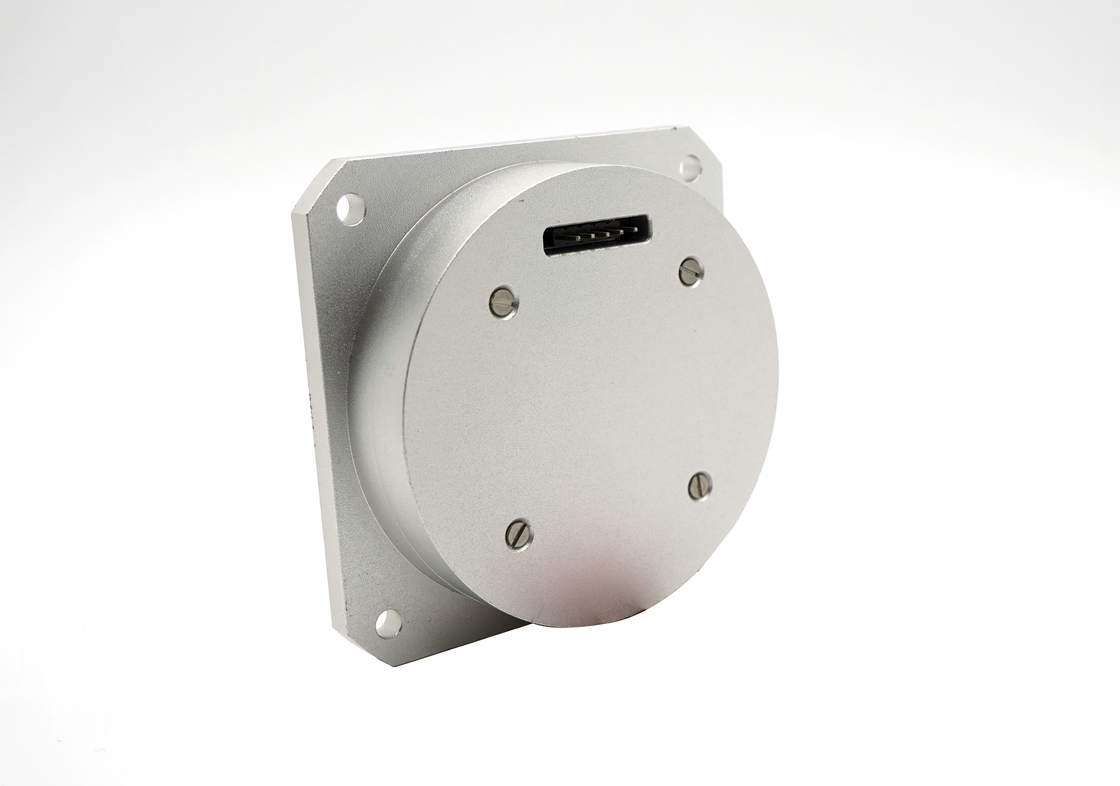

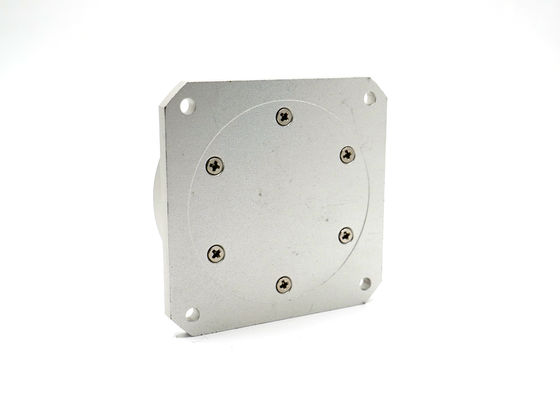

Σταθερό οπτικό γυροσκόπιο για ενσωματωμένο αισθητήρα δυναμικού γυροσκοπίου συστήματος πλοήγησης

Προδιαγραφές προϊόντων

Ιδιότης	Αξία
Εύρος μέτρησης	-800 °/s ~+800 °/s
Επαναληψιμότητα μηδενικής προκατάληψης	<= 0,1 °/h
Σταθερότητα μηδενικής προκατάληψης	<= 0,1 °/h
Συντελεστής κλίμακας	45000 × (1 ± 5%) sp/°/s
Λειτουργία επικοινωνίας	RS422
Θερμοκρασία λειτουργίας	-45 ℃～+60 ℃
Θερμοκρασία αποθήκευσης	-55 ℃～+75 ℃
Μη γραμμικότητα συντελεστή κλίμακας	<50ppm
Επαναληψιμότητα του συντελεστή κλίμακας	<50ppm
Τάση τροφοδοσίας	5V

Διαστάσεις

Βασικά χαρακτηριστικά

Σχεδιασμός όλων των ινών - Μεγάλη διάρκεια ζωής, μικρό μέγεθος πακέτου, υψηλή σταθερότητα και μεγαλύτερη αντίσταση στην παρεμβολή.
Ολοκληρωμένος πολωτής ινών - ελάχιστη απώλεια εισαγωγής και υψηλός λόγος εξαφάνισης, προσφέροντας μεγαλύτερη αντίσταση στη θερμοκρασία και το μηχανικό σοκ, καθώς και τους έντονες δόνηση.
Αξιόπιστο συμπαγές πακέτο - Επιχειρησιακά ισχυρά για όλα τα είδη περιβάλλοντος, ιδανικό για μια ευρεία εφαρμογές τόσο σε πολιτικές όσο και σε στρατιωτικές περιοχές.
Τεχνολογία Quichlaunch - Ελάχιστος χρόνος ενεργοποίησης χωρίς εξωτερική βαθμονόμηση που απαιτείται.
Βέλτιστο μήκος κύματος - Βελτιώνει την ευαισθησία κατά 50% με την ίδια δομή, μέγεθος και κόστος.
Η απομόνωση και η συμπίεση του θορύβου - μειώνει σημαντικά τη γωνία τυχαίας περιπάτου.
Τεχνολογία SelfTrack - Βελτιώνει τη δυναμική περιοχή του γυροσκοπίου.

Αιτήσεις

UAV/AUV/ελικόπτερο
Τακτικά πυρηνικά όπλα
Αεροναυτική και αστροναυτική
Ενσωματωμένο σύστημα πλοήγησης
Σταθεροποίηση αδρανειακής πλατφόρμας
Πλοήγηση οχήματος

Χαρακτηριστικά απόδοσης

Οχι.	Παράμετρος	F70G	Μονάδα	Παρατηρήσεις
1	Μέγιστος γωνιακός ρυθμός	± 800	°/s
2	Συντελεστής κλίμακας	45000 × (1 ± 5%)	Sp/°/s
3	Η μη γραμμικότητα της κλίμακας σε θερμοκρασία δωματίου	≤50	ppm	@25 ℃
4	Επαναληψιμότητα συντελεστή κλίμακας σε θερμοκρασία δωματίου	≤50	ppm	@25 ℃
5	Επαναληψιμότητα συντελεστή κλίμακας σε πλήρη θερμοκρασία	≤100	ppm	-40 ℃ ~+70 ℃
6	Σταθερότητα προκατάληψης σε θερμοκρασία δωματίου	≤0.1	10s (1σ, °/ώρα)	@25 ℃
7	Η επαναληψιμότητα μεροληψίας σε θερμοκρασία δωματίου	≤0.1	(1σ, °/ώρα)	Προκατάληψη
8	Η επαναληψιμότητα μεροληψίας σε πλήρη θερμοκρασία	≤0.2	(1σ, °/ώρα)	-40 ℃ ~+70 ℃
9	Χρόνος ενεργοποίησης	0	εορτασμός
10	Τυχαίος περίπατος	0,005	º/√h
11	Τιμή προκατάληψης κατά τη διάρκεια των κραδασμών/ πριν από τη δόνηση/ μετά από δόνηση	≤0.3	°/h
12	Τιμή προκατάληψης πριν/μετά από δόνηση	≤0.3	°/h
13	Μαγνητική ευαισθησία	≤0.2	°/h/gs	Προαιρετικός
14	Σταθερότητα μεροληψίας κατά την αλλαγή κενού	≤0.3	°/h	0~0.085~0mpa@2min
15	Δόνηση	20Hz ～ 2000Hz Hz/10min x \| \| Z
16	Σύγκρουση	15g (3 φορές) μισό ημιτονοειδές κύμα/11ms ± x \| ± y \| ± z

Τροφοδοσία

Τροφοδοσία	+5V	-5V
Η διακύμανση της τάσης	4.75V ~ 5.25V	-4.75V ~ -5.25V
Ονομαστική τάση κυματισμού	20MV	20MV
Κατανάλωση ενέργειας	1.5α	0,6Α

Απαιτήσεις μεταφοράς και αποθήκευσης

Ειδοποίηση μεταφοράς

Τοποθετήστε το προϊόν σύμφωνα με την κατεύθυνση που εμφανίζεται στο πλαίσιο συσκευασίας
Όταν το εύρος θερμοκρασίας είναι -40 ℃～+70 ℃, επιτρέπεται να μεταφέρεται οδικά, σιδηροδρομικά, αέρα και μεταφορά νερού
Βεβαιωθείτε ότι το πλαίσιο συσκευασίας είναι στερεωμένο στον μεταφορέα χωρίς να κινείται κατά τη διάρκεια της αποστολής

Ειδοποίηση αποθήκευσης

Τα προϊόντα που τοποθετούνται στο κουτί συσκευασίας θα πρέπει να αποθηκεύονται σε μια κλιματιζόμενη αποθήκη υπό τυποποιημένη ατμοσφαιρική πίεση, η περιβαλλοντική θερμοκρασία είναι 15 ℃～ 35 ℃
Η περίοδος αποθήκευσης του προϊόντος είναι 15 χρόνια

Αποσυσκευασία και επιθεώρηση

Αποσυσκευασία επιθεώρησης

Ελέγξτε την εμφάνιση του πλαισίου συσκευασίας για σύγκρουση και άλλες σωματικές βλάβες
Η στατική προστασία ηλεκτρικής ενέργειας πρέπει να πραγματοποιείται κατά τη λήψη του προϊόντος

Επιθεώρηση των εγγράφων υποστήριξης

Πιστοποιητικό πιστοποίησης προϊόντων
Έκθεση αποδοχής F70G για γυροσκόπιο οπτικών ινών κλειστού βρόχου
Οδηγίες συντήρησης F70G για γυροσκόπιο οπτικών ινών κλειστού βρόχου (1pc ανά παρτίδα)

Κατεβάστε την τεκμηρίωση του προϊόντος (PDF)
