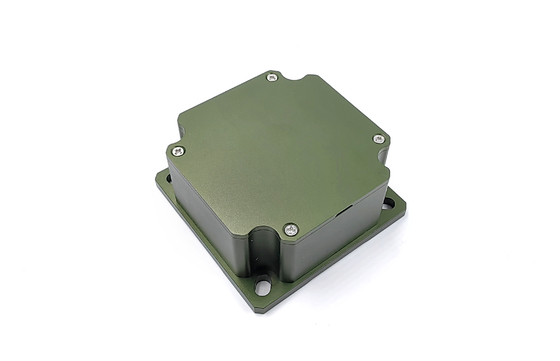

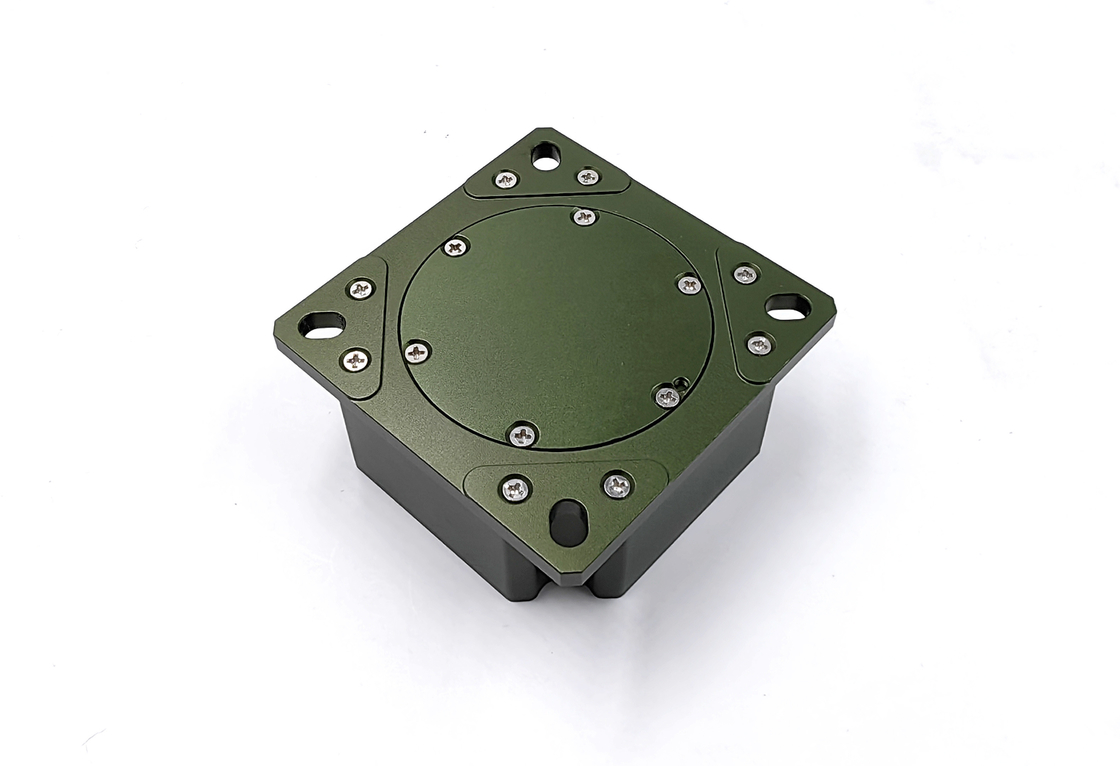

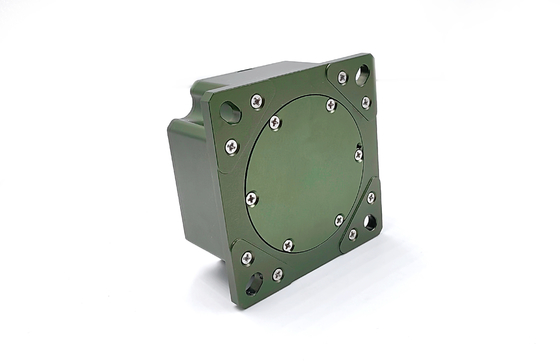

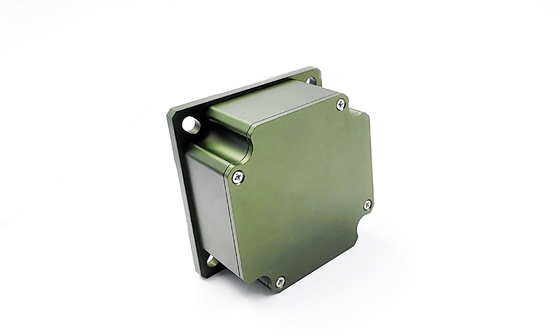

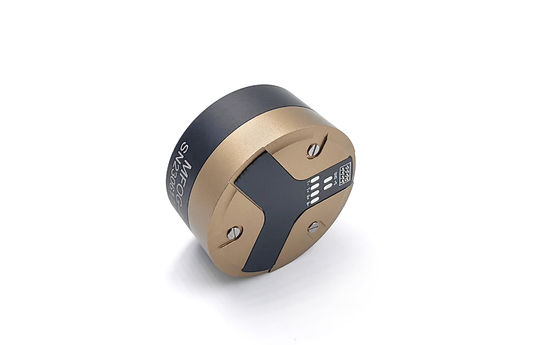

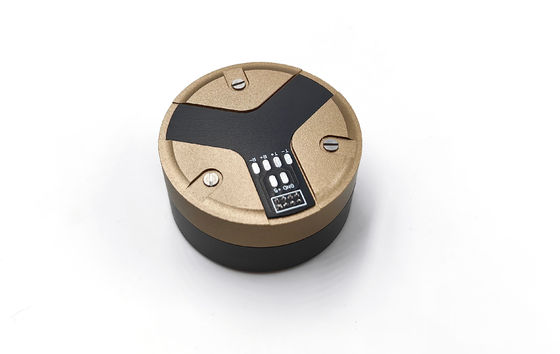

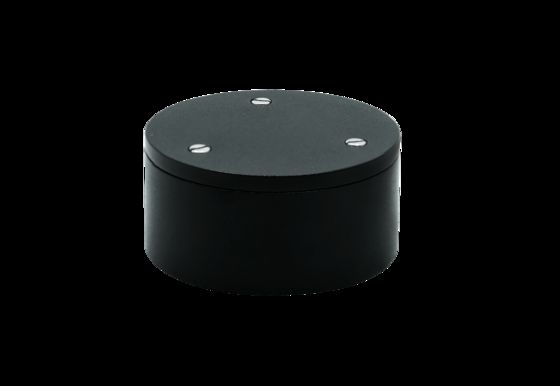

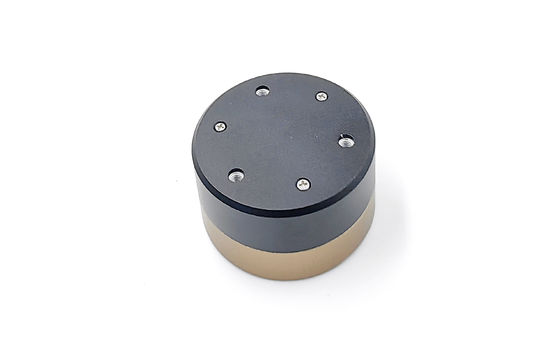

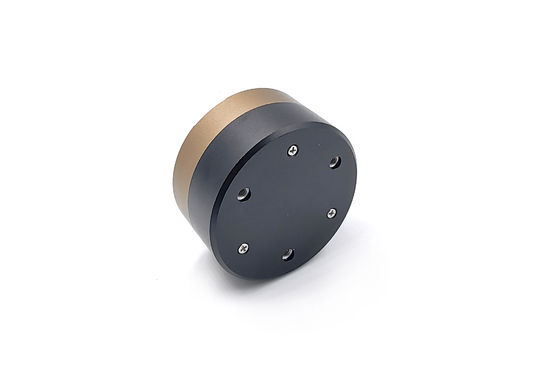

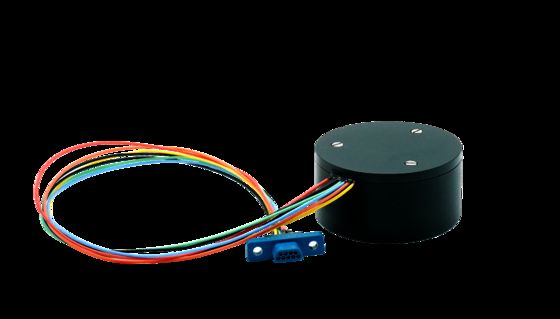

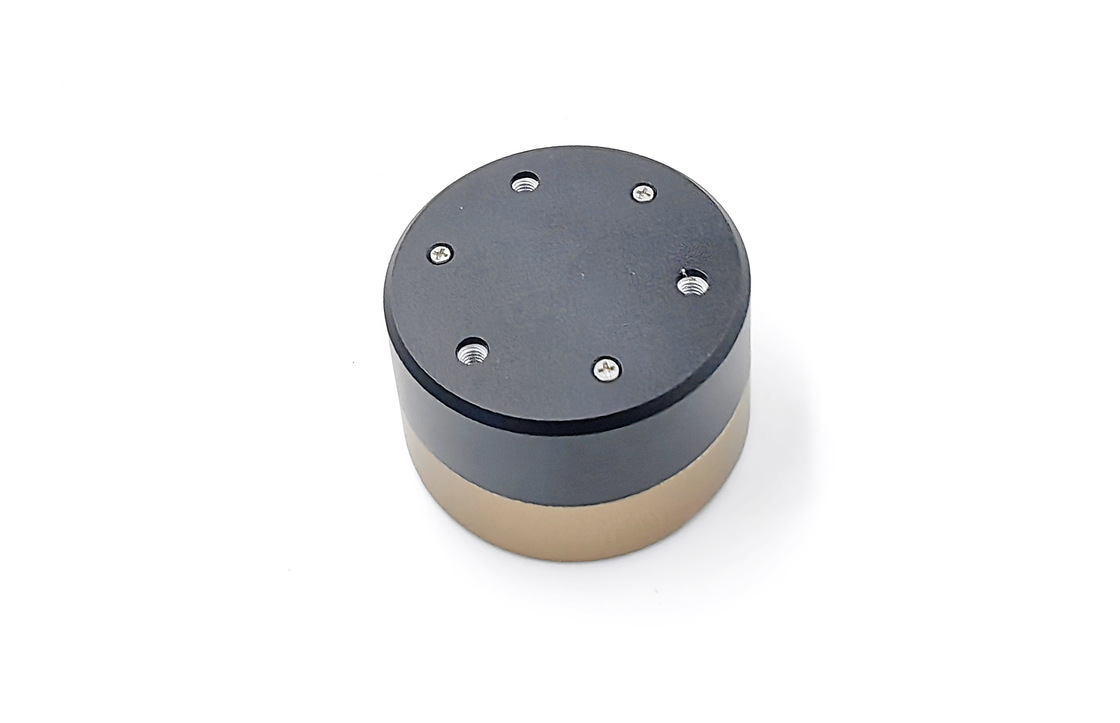

Αισθητήρας γυροσκόπου ομίχλης υψηλής δυναμικής εμβέλειας με ψηφιακή επικοινωνία RS422

Αισθητήρας γυροσκόπου ομίχλης υψηλού δυναμικού εύρους με ψηφιακή επικοινωνία RS422

Περιγραφή του προϊόντος

Το προϊόν αυτό είναι ένας αισθητήρας αδράνειας γωνιακού ρυθμού που βασίζεται στο οπτικό φαινόμενο Sagnac, το οποίο χρησιμοποιείται για τη μέτρηση του γωνιακού ρυθμού του φορέα κατά μήκος του ευαίσθητου άξονα του προϊόντος.Η μονάδα αισθητήρα γωνιακής ταχύτητας του προϊόντος είναι ένα δαχτυλίδι οπτικών ινών, και υιοθετείται ψηφιακό κύκλωμα ανίχνευσης κλειστού βρόχου για την εξαγωγή της διαφοράς οπτικής διαδρομής του φωτός που διαδίδεται με την κατεύθυνση των ρολογιών και κατά την κατεύθυνση των ρολογιών, που προκαλείται από τον εξωτερικό φυσικό γωνικό ρυθμό,που ανιχνεύεται από το δαχτυλίδι οπτικών ινών"Την ίδια στιγμή, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

Σύνθεση

α) Η μονάδα οπτικής διαδρομής αποτελείται από μια πηγή φωτός SLD, μια συσκευή οπτικής ινώσεως, έναν ολοκληρωμένο οπτικό διαμορφωτή φάσης, έναν σύνδεσμο οπτικών ινών και έναν οπτικό ανιχνευτή.

β) Η μονάδα κυκλώματος αποτελείται από κύκλωμα κίνησης της φωτεινής πηγής και πλακέτα κυκλώματος σήματος ανίχνευσης και ελέγχου.

γ) Διαρθρωτικά μέρη για γυροσκόπια.

Δομή και χαρακτηριστικά του προϊόντος

Η δομή του γυροσκόπου υιοθετεί ένα τυπικό σχέδιο σχεδιασμού δακτυλικής δομής οπτικών ινών, και από το ολοκληρωμένο σχεδιασμό μικροσκοπίας, τη δομική σταθερότητα (αντίσταση σε κρούσεις και δονήσεις),Αντι-αρνητικό, η δομική συμμετρία, η ευκολία εγκατάστασης και η θερμική σχεδίαση (χαρακτηριστικά θερμοκρασίας) και άλλες πτυχές εξετάστηκαν, και η υπάρχουσα δομή του γυροσκόπου βελτιστοποιήθηκε και σχεδιάστηκε.

Χρήση προϊόντος

Το γυροσκόπιο οπτικών ινών F60 έχει τα χαρακτηριστικά της μακράς ζωής, της ισχυρής αντοχής σε κλονισμούς και δονήσεις, του μεγάλου εύρους μέτρησης, του μεγάλου εύρους ζώνης, της άμεσης εκκίνησης, χωρίς παρασυρόμενη από την επιτάχυνση,και ευρεία κάλυψη ακρίβειαςΜπορεί να χρησιμοποιηθεί ευρέως σε πλοία, αεροσκάφη και οχήματα και στη πλοήγηση ρομπότ, τη θέση και τον προσανατολισμό, τον έλεγχο σταθερότητας και άλλους τομείς.

Ενεργειακή τροφοδοσία για ζυρομηχανές

±5V τροφοδοσία, ακρίβεια τροφοδοσίας 5%, κυματισμός τροφοδοσίας όχι μεγαλύτερος από 20mV. Το μέγιστο ρεύμα ώθησης της τροφοδοσίας πλήρους θερμοκρασίας είναι 1,5A.Η κατανάλωση ισχύος σε σταθερή κατάσταση σε θερμοκρασία δωματίου δεν είναι μεγαλύτερη από 2.5W και η κατανάλωση ισχύος σταθερής κατάστασης σε πλήρη θερμοκρασία δεν υπερβαίνει τα 5W.

Βασικές παραμέτρους

Διάσταση

Κύρια πεδία εφαρμογής
