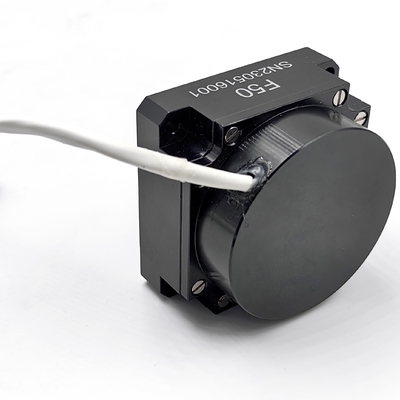

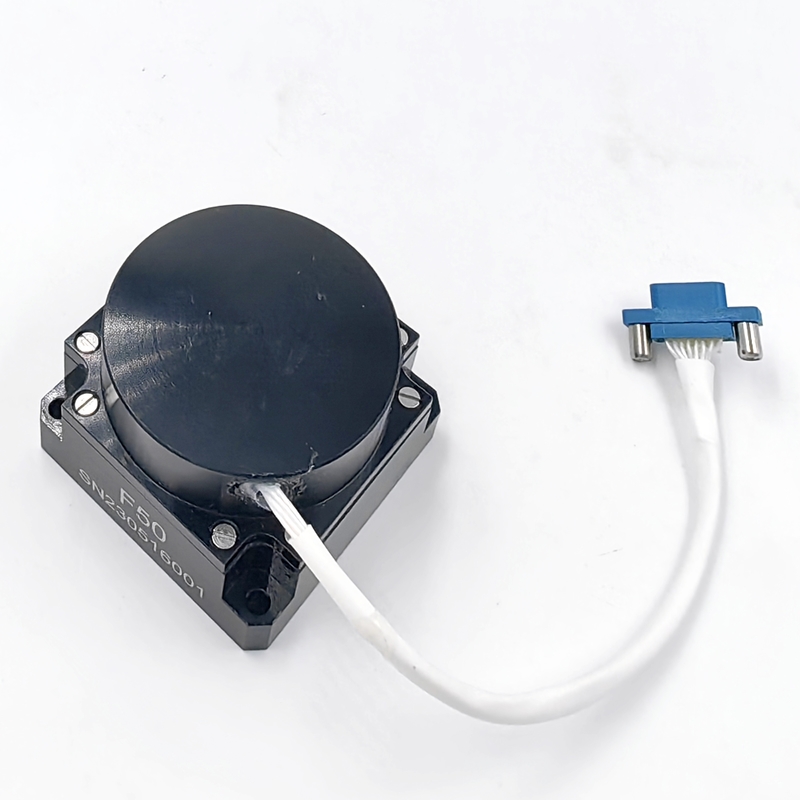

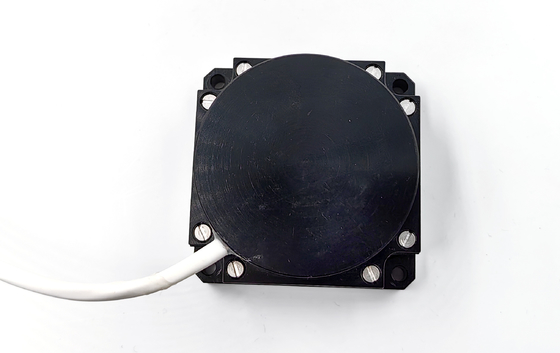

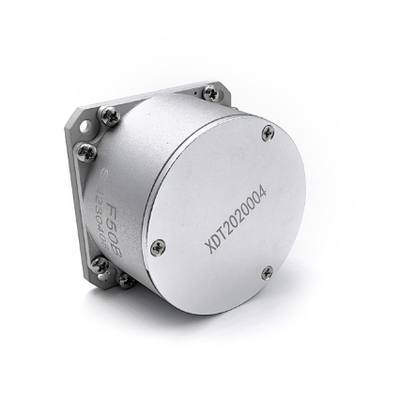

Οπτική ίνα 50 mm x 50 mm x 32 mm με εύρος ± 500°/s

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	F50A
MOQ:	1 PCS
τιμή:	US$2,800.00~3,000.00
Όροι πληρωμής:	Λ/Κ,Τ/Τ
Ικανότητα εφοδιασμού:	100 τεμάχια το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Σενζέν, Κίνα

Πιστοποίηση:

Εύρος μέτρησης:

-500~+500°/s

μηδενική σταθερότητα μεροληψίας:

≤ 0,05°/h, 10 δευτερόλεπτα

Επαναληψιμότητα μηδενικής προκατάληψης:

≤0.05°/h

Συντελεστής τυχαίας πορείας:

≤ 0,006°/√h

Μη γραμμικότητα συντελεστή κλίμακας:

≤30ppm

Επαναληψιμότητα με συντελεστή κλίμακας:

≤30ppm

Ασυμμετρία του συντελεστή κλίμακας:

≤30ppm

Ώρα έναρξης:

≤1s

Εύρος ζώνης:

500Hz

Τροφοδοσία:

±5±0,15V

Εξουσία:

≤6W

Θερμοκρασία λειτουργίας:

-40~+70°C

Θερμοκρασία αποθήκευσης:

-55~+85°C

Δόνηση:

20~2000Hz, 0,06g2/Hz

Σύγκρουση:

30g, 11ms

Ποσοστό ψαριών:

921600 (προσαρμόσιμο) bps

Λειτουργία εξόδου:

Rs-422

Σύνδεσμος:

J30J-15TJL/(Διαμορφώσιμο)

Συνολικές διαστάσεις:

50mm*50mm*32

Διαστάσεις εγκατάστασης:

43mm*43mm

Συσκευασία λεπτομέρειες:

σφουγγάρι και κουτί

Δυνατότητα προσφοράς:

100 τεμάχια το μήνα

Επισημαίνω:

Αισθητήρας αδράνειας γωνιακής ταχύτητας

Γυροσκόπιο οπτικών ινών υψηλής ακρίβειας

Γυροσκόπιο οπτικών ινών κλειστού βρόχου

Περιγραφή προϊόντος

Επισκόπηση προϊόντων

Οπτικό αισθητήρα αδρανειακής γωνιακής ταχύτητας SagNac Effect

Αυτός ο αισθητήρας αδρανειακής γωνιακής ταχύτητας υψηλής ακρίβειας χρησιμοποιεί το οπτικό αποτέλεσμα SagNAC για τη μέτρηση της γωνιακής ταχύτητας κατά μήκος του ευαίσθητου άξονα του. Το σύστημα διαθέτει ένα ψηφιακό κύκλωμα ανίχνευσης κλειστού βρόχου που εκχυλίζει με ακρίβεια τις διαφορές οπτικής διαδρομής μεταξύ της διάδοσης του φωτός και της αντίθεσης του ρολογιού, επιτρέποντας την ακριβή μέτρηση της γωνιακής ταχύτητας.

Βασικά χαρακτηριστικά

Μονάδα ανίχνευσης οπτικού δακτυλίου οπτικών ινών
Ψηφιακό κύκλωμα ανίχνευσης κλειστού βρόχου
Παρέχει δεδομένα γωνιακής αύξησης ενός άξονα
Περιλαμβάνει εσωτερική παρακολούθηση της θερμοκρασίας
Μετατροπή σήματος και ανατροφοδότηση σήματος ακριβείας

Τεχνικές προδιαγραφές

Διαστάσεις

Συνολικές διαστάσεις: 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 mm (L × W × H)
Διαστάσεις τοποθέτησης: 43 ± 0,1 × 43 ± 0,1 mm (L × W), φ3,2mm × 4 οπές τοποθέτησης

Ηλεκτρική διασύνδεση

Αριθμός PIN	Ορισμός	Περιγραφή
1	+5V	Εισροή τροφοδοσίας
2	ΑΕΔ	Εξοικονόμηση
4	RXD+	Διαφορική διαλογή και διόρθωση γυροσκοπίου
5	TXD+	Gyro RS422 Έξοδος θετική
8	Rxd-	Gyro Differential Gating Negative
9	TXD-	Gyro RS422 Αρνητική έξοδος

Αιτήσεις

Αυτός ο αισθητήρας είναι ιδανικός για:

Συστήματα αδρανειακής πλοήγησης μεσαίας ακρίβειας
Συστήματα τοποθέτησης και προσανατολισμού
Συστήματα σταθεροποίησης σερβο

Στοιχεία προϊόντος

Συστατικά οπτικής διαδρομής
Πίνακας κυκλώματος ανίχνευσης και ελέγχου
Πλαίσιο δακτυλίου οπτικών ινών και κατοικίας

Κατασκευή και δοκιμή
