Φιζοπτική VG191A UAV Γυροσκόπιο οπτικών ινών ±500°/s εύρος ζώνης 300Hz

Φιζοπτική VG191A UAV Γυροσκόπιο οπτικών ινών ±500°/s εύρος ζώνης 300Hz

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MFOG-24
MOQ:	1
τιμή:	1350$
Όροι πληρωμής:	L/C, D/P, T/T, Western Union
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Εύρος μέτρησης:

±500°/s

Σταθερότητα μηδενικής μεροληψίας (10s, 1σ):

≤1,5°/ώρα

γωνιακός τυχαίος περίπατος:

≤ 0,03°/h

Εύρος ζώνης:

≥ 300Hz

Επαναληψιμότητα μηδενικής προκατάληψης (σ):

≤1,5°/ώρα

Μη γραμμικότητα συντελεστή κλίμακας:

≤ 300 ppm

Διάσταση:

φ24X39mm

Τροφοδοσία:

Συσκευασία λεπτομέρειες:

Σφουγγάρι + χαρτόνι

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Γυροσκόπιο UAV Fizoptika VG191A

Ζυροσκόπιο οπτικών ινών 500dps

Γυροσκόπιο UAV εύρος ζώνης 300Hz

Περιγραφή προϊόντος

Μικροσκοπικός αισθητήρας γυροσκόπου οπτικών ινών Fizoptika UAV VG191A

Βασικές προδιαγραφές

Ειδικότητα	Αξία
Πεδίο μέτρησης	± 500°/s
Σταθερότητα μηδενικής μεροληψίας (10s, 1σ)	≤1,5°/h
Στρογγυλό τυχαίο περπάτημα	≤ 0,03°/h
Διάφραση ζώνης	≥ 300 Hz
Επαναληψιμότητα μηδενικής προκατάληψης (1σ)	≤1,5°/h
Μη γραμμικότητα του συντελεστή κλίμακας	≤ 300 ppm
Διάσταση	φ24 × 39 mm
Ηλεκτρική τροφοδοσία	5V

Επισκόπηση του προϊόντος

ΗMFOG-24 Μικρο-Νανονηνοφαινοβολικό γυροσκόπιοείναι ένας υψηλής ακρίβειας αισθητήρας γωνιακής ταχύτητας σχεδιασμένος ως άμεση αντικατάσταση τουΦιζοπτική VG191AΑυτός ο προηγμένος αισθητήρας ενσωματώνει οπτικές, μηχανικές και ηλεκτρονικές τεχνολογίες για να παρέχει ακριβείς και αξιόπιστες μετρήσεις γωνιακής ταχύτητας.

Τεχνολογία

Βάσει τωνΕπίδραση Sagnac, το γυροσκόπιο ανιχνεύει τη γωνιακή κίνηση μετρώντας τη διαφορά φάσης μεταξύ δύο δέσμων φωτός που ταξιδεύουν σε αντίθετες κατευθύνσεις μέσα σε ένα βρόχο ινών.Αυτή η διαφορά φάσης επεξεργάζεται με ακρίβεια για να επιτευχθεί υψηλής ακρίβειας γωνιακή συχνότητα ανίχνευσης.

Χαρακτηριστικά σχεδιασμού

Σύνθετη και ελαφριά κατασκευή (φ24×39mm)
Προηγμένα συστατικά μικρο-νανοϊνών για αυξημένη ευαισθησία
Χωρίς κινούμενα ή φθαρμένα μέρη για ελάχιστη συντήρηση
Γρήγορη εκκίνηση και μακροχρόνια αντοχή
Σκληρή κατασκευή για απαιτητικά περιβάλλοντα

Εφαρμογές

Ιδανικό γιαεφαρμογές ελέγχου στάσης και αισθητήρα κίνησης, συμπεριλαμβανομένων:

Μη επανδρωμένα αεροσκάφη (UAV)
Ανεξάρτητα συστήματα πλοήγησης
Πλατφόρμες ρομποτικής
Αεροδιαστημικά συστήματα

Τεχνικές προδιαγραφές

Παράμετρος	MFOG-24	MFOG-24-AN
Πεδίο (°/s)	± 500	± 300
Συντελεστής κλίμακας	3600 ((LSB/o/s)	7mv/o/s
Μη γραμμικότητα του συντελεστή κλίμακας (ppm)	300	≤ 1000
Σταθερότητα μηδενικής μεροληψίας (10s, 1σ, °/h)	≤ 1.5	≤ 2
Στρογγυλή τυχαία κίνηση (°/h 1/2)	≤0.03	≤0.04
3dB εύρος ζώνης (Hz)	≥ 300	≥ 450
Ηλεκτρική τροφοδοσία (V)	5±0.15	5±0.15

Συστατικά του προϊόντος

Συγκρότηση οπτικής διαδρομής
Πίνακας κυκλωμάτων σήματος ανίχνευσης και ελέγχου
Σκελετός δακτυλιδίου οπτικών ινών
Κέλυφος και δομικά στοιχεία

Τεχνικά σχέδια

Τεχνικό σχέδιο για γυροσκόπιο οπτικών ινών MFOG-24

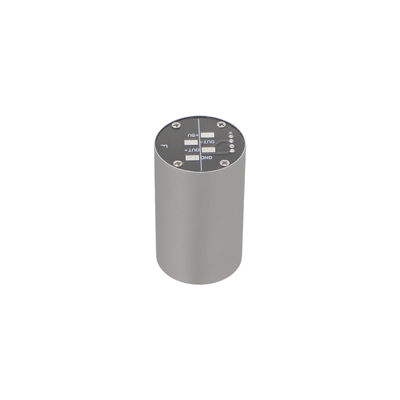

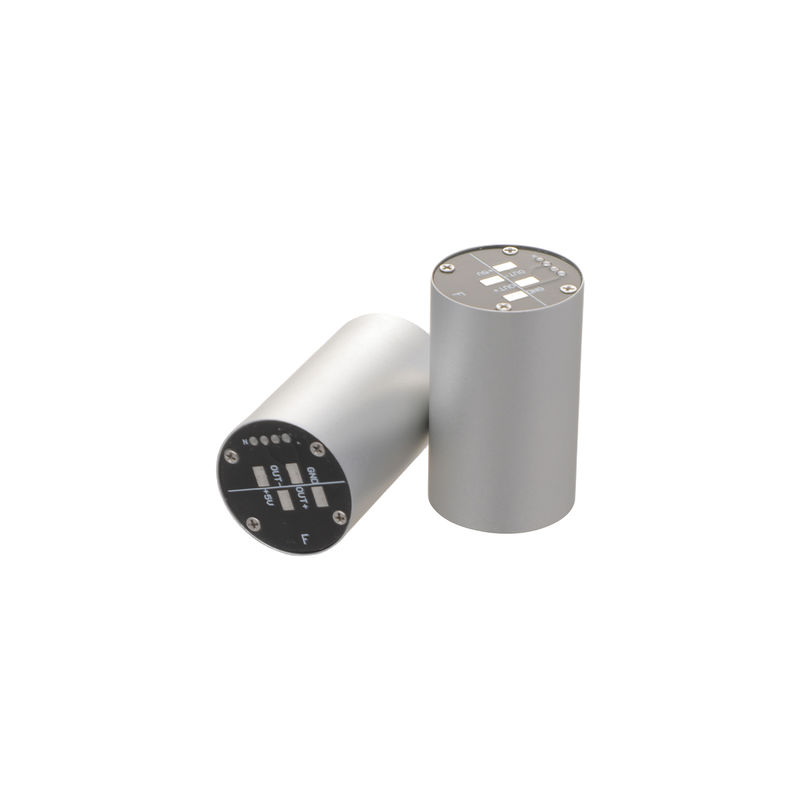

Φωτογραφία προϊόντος MFOG-24 Fiber Optic Gyroscope
