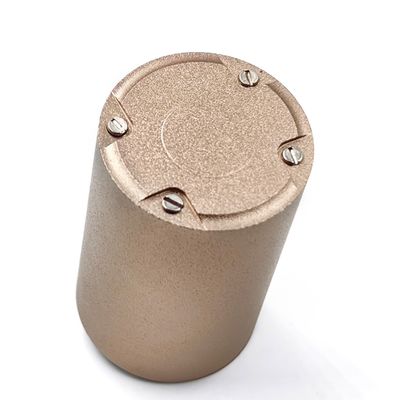

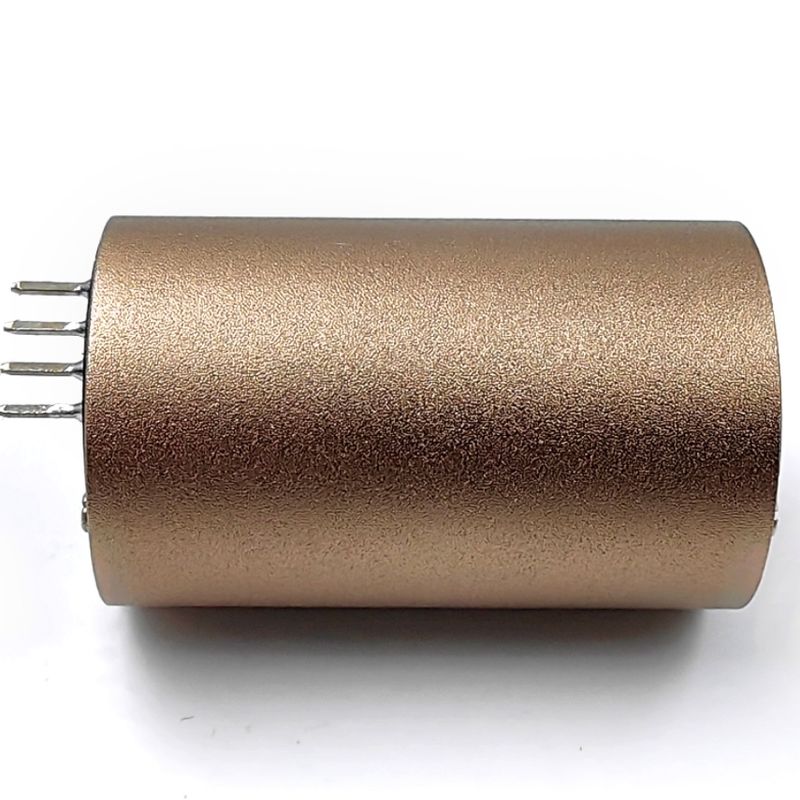

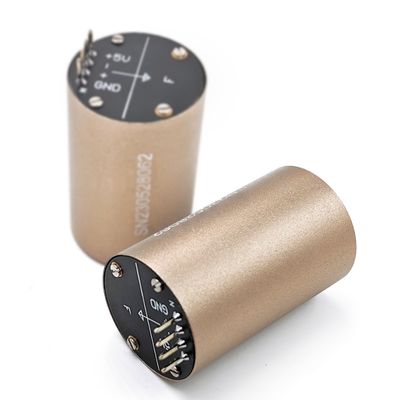

Μονοαξονικό Οπτικό Γυροσκόπιο Ινών ±300°/s Εύρος 3°/h Σταθερότητα

Μονοαξονικό Οπτικό Γυροσκόπιο Ινών ±300°/s Εύρος 3°/h Σταθερότητα

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	MFOG-091D
MOQ:	1
τιμή:	800$
Όροι πληρωμής:	L/C, T/T, Western Union
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Εύρος μέτρησης:

±300°/s

Σταθερότητα μηδενικής μεροληψίας (10s, 1σ, °/h):

Στρογγυλή τυχαία κίνηση (°/H1/2):

≤0,02 °/h

Επαναληψιμότητα μηδενικής προκατάληψης:

≤ 2°/h

Σταθερότητα του συντελεστή κλίμακας (RMS,%):

≤0,1%

Παροχή ηλεκτρικού ρεύματος (β):

5+0,15V

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Ενιαίο γυροσκόπιο οπτικών ινών άξονα

οπτική ίνα γυροσκόπηση 300°/s

σταθερότητα γυροσκόπησης οπτικών ινών 3°/ώρα

Περιγραφή προϊόντος

Μονόξυλος οπτική ίνα Γυροκίνηση ± 300°/s Πεδίο 3°/h Σταθερότητα

Περιγραφή του προϊόντος

ΗMFOG-091DΤο μικρο-νανο-γυροσκόπιο είναι ένας προηγμένος αισθητήρας γωνιακής ταχύτητας που ενσωματώνει οπτική, μηχανική και ηλεκτρονική.διαδικασία, και ανατροφοδότηση της διαφοράς φάσης που παράγεται από τις αντι-αποδοτικές ακτίνες φωτός.

Βασικά χαρακτηριστικά

Απλή δομή χωρίς κινούμενα ή φθαρμένα μέρη
Γρήγορος χρόνος εκκίνησης και συμπαγής σχεδιασμός
Ελαφριά κατασκευή για ευέλικτες εφαρμογές
Ιδανικό για συστήματα ελέγχου στάσης και μέτρησης φορέα

Σύνθεση του προϊόντος

Συγκρότηση οπτικής διαδρομής
Πίνακας κυκλωμάτων σήματος ανίχνευσης και ελέγχου
Σκελετός και δομικά στοιχεία κυλίνδρων από ίνες

Φυσικές προδιαγραφές

Μέγεθος:φ24 mm × 51,6 mm

Βάρος:≤ 30 g

Τεχνικές παραμέτρους

Αριθμός σειράς	Σχέδιο	Δείκτες επιδόσεων
1	Πεδίο (°/s)	± 300
2	Παράγοντας κλίμακας (LSB/o/s)	3600
3	Σταθερότητα του συντελεστή κλίμακας (RMS,%)	≤0.1
4	Σταθερότητα μηδενικής μεροληψίας (10s, 1σ, °/H)	≤ 3
5	Επαναληψιμότητα μηδενικής προκατάληψης (1σ, °/H)	≤ 2
6	Στρογγυλή τυχαία κίνηση (°/H1/2)	≤0.02
7	Ώρα (ες) εκκίνησης	≤ 2
8	Ηλεκτρική τροφοδοσία (V)	5+0.15
9	Κατανάλωση ισχύος (W)	≤ 1.5
10	ΜΤΠΕ (υπολογισμένη εκτίμηση)	50000h @ 20°C

Απαιτήσεις ισχύος

Η εξωτερική τροφοδοσία του προϊόντος έχει δύο κυκλώματα και οι απαιτήσεις παρουσιάζονται στον πίνακα 2:

Πίνακας 2 Απαιτήσεις εξωτερικής τροφοδοσίας

	+5V
Τετάρτη	4.85V~5.15V
Ρίππλ	20mV
Ηλεκτρικό ρεύμα	0.2Α

Ηλεκτρική διεπαφή

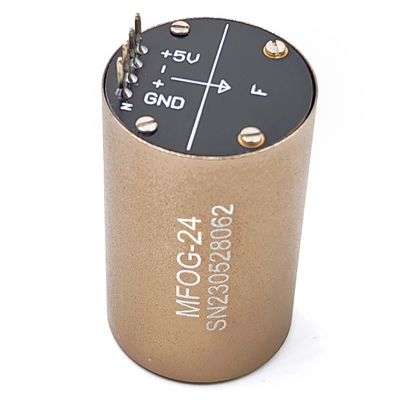

Το μικρο-νανο-γυροσκόπιο οπτικών ινών MFOG-091D συνδέεται ηλεκτρικά με το εξωτερικό με ένα πακέτο σύνδεσης.

Ορίζεται ως εξής:

Αριθμός κόμβου	Χρώμα	Ορισμός
1	Εθνική Τράπεζα	Γη
2	+5V	Ηλεκτρική τροφοδοσία
3	Ναι.	RS422 T+
4	YB	RS422 T-
5	Β	RS422 R-
6	Α	RS422 R+

Σχεδιασμός περίγραμμα
