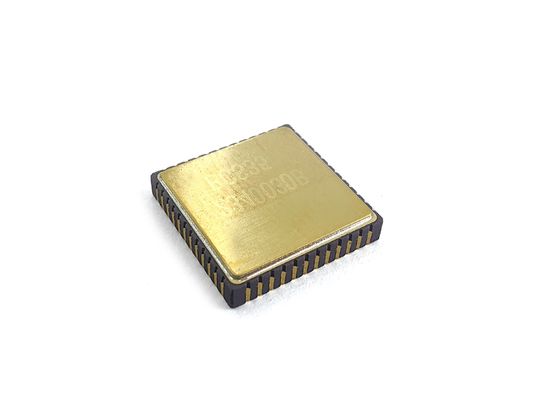

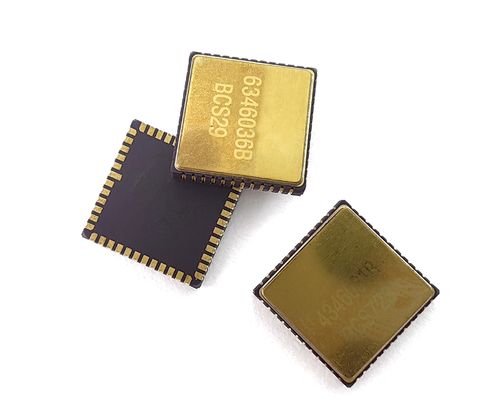

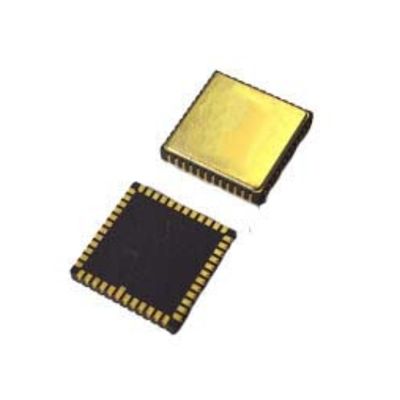

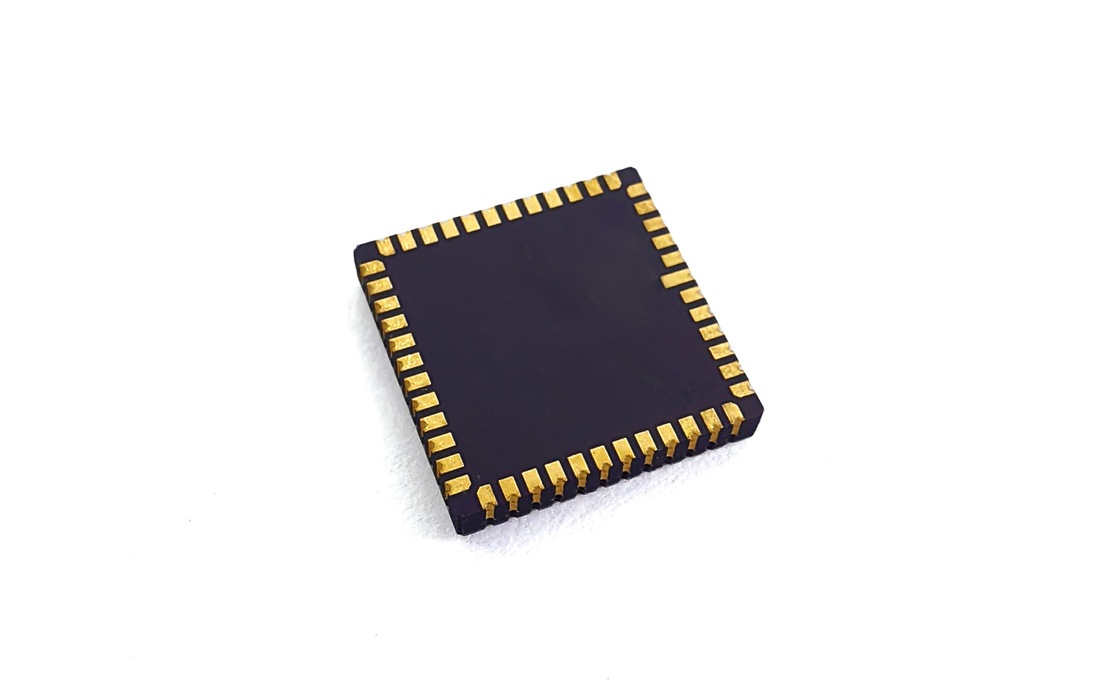

Τσιπ γυροσκοπίου MEMS υψηλής σταθερότητας για MEMS IMU & Συστήματα Αδρανειακής Πλοήγησης

Τσιπ γυροσκοπίου MEMS υψηλής σταθερότητας για MEMS IMU & Συστήματα Αδρανειακής Πλοήγησης

Ονομασία μάρκας: Firepower
Αριθμός μοντέλου: MGZ221HC-A4
MOQ: 1
τιμή: Διαπραγματεύσιμα
Όροι πληρωμής: T/T,L/C,Western Union
Ικανότητα εφοδιασμού: 100pcs/μήνα
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE
Όνομα προϊόντος:
GYRO PCB
Σειρά:
400°/s
Εύρος ζώνης:
200Hz, @3dB (προσαρμόσιμο)
Ψήφισμα:
24 bits
Συντελεστής κλίμακας:
16000 lsb/deg/s @25℃
Αναβολή (προσαρμοσμένη):
< 1,5 ms
Συσκευασία λεπτομέρειες:
sponge+box
Δυνατότητα προσφοράς:
100pcs/μήνα
Επισημαίνω:

Τσιπ γυροσκοπίου MEMS για IMU

,

γυροσκόπιο υψηλής σταθερότητας για πλοήγηση

,

Τσιπ συστήματος αδρανειακής πλοήγησης MEMS

Περιγραφή προϊόντος
Τσιπ γυροσκόπου MEMS υψηλής σταθερότητας για συστήματα IMU MEMS και αδρανειακής πλοήγησης
MEMS Gyro Chips Fiber Optic Gyro PCB για υψηλής ακρίβειας πλοήγηση
Οι πυκνωτές αποσύνδεσης για τις καρφίτσες VCP, VREF, VBUF και VREG θα πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις καρφίτσες και η ισοδύναμη αντίσταση των ίχνη θα πρέπει να ελαχιστοποιείται.
  • Τα άλλα άκρα των χωριστικών πυκνωτών για VREF, VBUF και VREG συνδέονται με το πλησιέστερο AVSS_LN και στη συνέχεια με το σήμα εδάφους μέσω μαγνητικού σφαιριού.
  • Όταν το VCC λειτουργεί κανονικά, το συνολικό ρεύμα θα είναι περίπου 35 mA,που απαιτεί ένα ευρύ ίχνος PCB για να εξασφαλιστεί η σταθερότητα της τάσης.
  • Για την ομαλή συναρμολόγηση της συσκευής, προσπαθήστε να αποφεύγετε τη διαδρομή κάτω από το πακέτο.
  • Πρέπει να αποφεύγονται τα μεγάλα στοιχεία διάσπασης θερμότητας και οι περιοχές με εξωτερική μηχανική επαφή, την εκτόξευση και την έλξη.καθώς και περιοχές όπου οι βίδες θέσης είναι επιρρεπείς σε παραμόρφωση κατά τη συνολική εγκατάσταση.
Τσιπ γυροσκοπίου MEMS υψηλής σταθερότητας για MEMS IMU & Συστήματα Αδρανειακής Πλοήγησης 0
Παράμετροι προϊόντος
Απόδοση
MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Πεδίο deg/s 400 400 400
Διάσταση ζώνης @ 3DB προσαρμοσμένη Hz 200 200 300
Ακριβότητα εξόδου (digital SPI) μπιτ 24 24 24
Ποσοστό εξόδου (ODR) (προσαρμοσμένο) Hz 12 χλμ. 12 χλμ. 12 χλμ.
Αναβολή (προσαρμοσμένη) ms < 1.5 < 1.5 < 1
Σταθερότητα της μεροληψίας deg/hr ((1o) < 0.1 < 0.5 < 0.1
Σταθερότητα κλίσης (1σ 10s) deg/hr ((1o) < 1 < 5 < 1
Σταθερότητα κλίσης (1σ 1s) deg/hr ((1o) Επενδύσεις < 15 Επενδύσεις
Λάθος προκατάληψης σε σχέση με τη θερμοκρασία (1σ) deg/hr ((1o) < 10 < 30 10
Διακυμάνσεις θερμοκρασίας κλίσης, βαθμολογημένες (σ1) deg/hr ((1o) < 1 < 10 < 1
Επαναληψιμότητα μεροληψίας deg/hr ((1o) < 0.5 Επενδύσεις < 0.3
Συντελεστής κλίμακας σε 25°C Lsb/deg/s 16000 16000 20000
Επαναληψιμότητα με συντελεστή κλίμακας (1σ) ppm ((1o) < 20 ppm < 20 ppm < 100 ppm
Παράγοντας κλίμακας έναντι θερμοκρασίας (1σ) ppm ((1o) < 100 ppm < 100 ppm < 300 ppm
Μη γραμμικότητα του συντελεστή κλίμακας (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
Στρογγυλό τυχαίο περπάτημα (ARW) °/√h < 0.05 < 0.25 < 0.05
Γοργός ((Περίπου από την κορυφή στην κορυφή) deg/s < 0.35 < 0.4 < 0.25
Ευαισθησία GValue °/hr/g < 1 Επενδύσεις < 1
Λάθος διόρθωσης δονήσεων (12gRMS,20-2000) °/hr/g ((rms) < 1 Επενδύσεις < 1
Χρόνος ενεργοποίησης (δικαίοντα δεδομένα) σ 750 μέτρα
Συχνότητα συντονισμού αισθητήρα hz 10.5k-13.5k
Περιβαλλοντική καταλληλότητα
  • Κρούση (ενεργοποίηση ισχύος): 500g, 1 ms
  • Αντίσταση κρούσης (αποσύνδεση): 10000g, 10ms
  • Δονήσεις (η ισχύς ενεργοποιείται): 18g rms (20Hz έως 2kHz)
  • Θερμοκρασία λειτουργίας: -40°C έως +85°C
  • Θερμοκρασία αποθήκευσης: -55°C έως +125°C
  • Η τάση τροφοδοσίας: 5±0,25V
  • Κατανάλωση ρεύματος: 45mAA
Τσιπ γυροσκοπίου MEMS υψηλής σταθερότητας για MEMS IMU & Συστήματα Αδρανειακής Πλοήγησης 1
Εγκατάσταση
Για να επιτευχθεί το καλύτερο δυνατό αποτέλεσμα σχεδιασμού,συνιστάται να λαμβάνονται υπόψη οι ακόλουθες πτυχές κατά την εγκατάσταση της συσκευής στην πλακέτα PCB:
  • Για την αξιολόγηση και τη βελτιστοποίηση της τοποθέτησης του αισθητήρα στο PCB, συνιστάται να λαμβάνονται υπόψη οι ακόλουθες πτυχές και να χρησιμοποιούνται πρόσθετα εργαλεία κατά τη φάση σχεδιασμού:
    • Στην θερμική πλευρά
    • Για τις μηχανικές πιέσεις: μέτρηση κάμψης και/ή προσομοίωση πεπερασμένων στοιχείων
    • Ανθεκτικότητα στις συγκρούσεις: Μετά τη συγκόλληση του PCB της εφαρμογής-στόχου με τον συνιστώμενο τρόπο, πραγματοποιείται δοκιμή πτώσης.
  • It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):
    • Γενικά συνιστάται να διατηρείται το πάχος του PCB στο ελάχιστο (συστήνεται: 1,6 ~ 2,0 mm), επειδή η εγγενής πίεση μιας λεπτής πλακέτας PCB είναι μικρή
    • Δεν συνιστάται η τοποθέτηση του αισθητήρα απευθείας κάτω από το κουμπί ή κοντά στο κουμπί λόγω της μηχανικής πίεσης
    • Δεν συνιστάται να τοποθετείτε τον αισθητήρα κοντά σε ένα πολύ καυτό σημείο, όπως ένα ελεγκτή ή ένα chip γραφικών, καθώς αυτό μπορεί να θερμάνει την πλακέτα PCB και να προκαλέσει αύξηση της θερμοκρασίας του αισθητήρα
