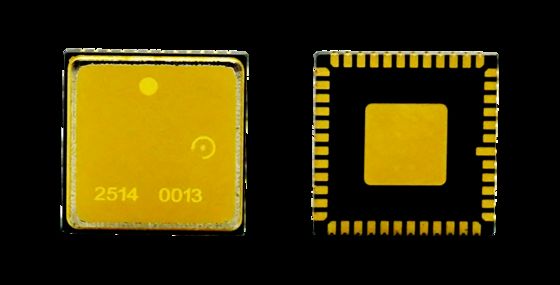

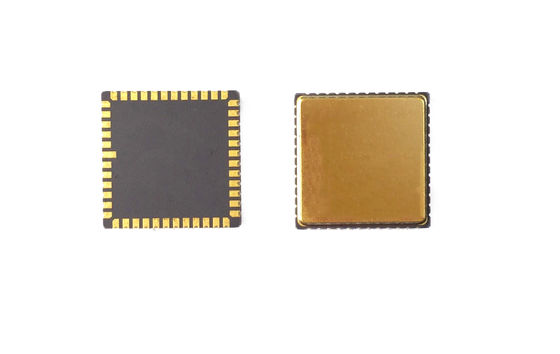

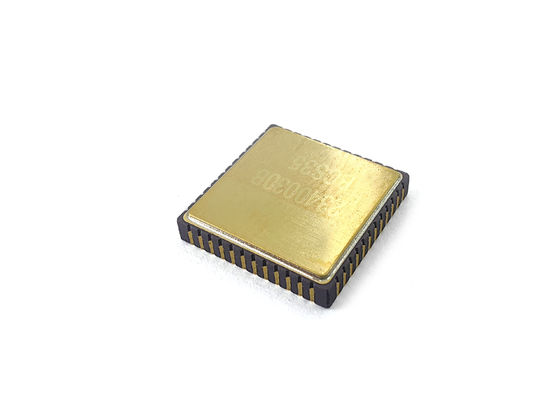

Τσιπ γυροσκόπου MEMS χαμηλής σταθερότητας κλίσης για μονάδα μέτρησης αδράνειας

Τσιπ γυροσκόπου MEMS χαμηλής σταθερότητας κλίσης για μονάδα μέτρησης αδράνειας

Ονομασία μάρκας: Firepower
Αριθμός μοντέλου: MGZ221HC
MOQ: 1
τιμή: Διαπραγματεύσιμα
Όροι πληρωμής: T/T,L/C,Western Union
Ικανότητα εφοδιασμού: 100 τεμ./Μήνα
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Όνομα προϊόντος:
GYRO PCB
Σειρά:
400°/s
Πλάτος μπάντας:
>200Hz, @3dB
Ψήφισμα:
24 bits
Συντελεστής κλίμακας:
16000 lsb/deg/s, @25℃
Αναβολή (προσαρμοσμένη):
< 1,5 ms
Συσκευασία λεπτομέρειες:
sponge+box
Δυνατότητα προσφοράς:
100 τεμ./Μήνα
Επισημαίνω:

00

,

02°/h MEMS τσιπ γυροσκόπου

,

Γυροσκόπιο MEMS για μέτρηση αδράνειας

Περιγραφή προϊόντος
Τσιπ γυροσκοπίου MEMS για Μονάδα Μέτρησης Αδράνειας

Το τσιπ γυροσκοπίου MEMS προσφέρει ανίχνευση γωνιακής ταχύτητας υψηλής ακρίβειας για προηγμένες εφαρμογές αδρανειακής πλοήγησης και ελέγχου κίνησης. Σχεδιασμένο με αξιοπιστία επιπέδου αεροδιαστημικής και ανθεκτικότητα βιομηχανικού επιπέδου, παρέχει εξαιρετικά χαμηλό θόρυβο, χαμηλή αστάθεια πόλωσης και εξαιρετική σταθερότητα θερμοκρασίας για πλατφόρμες που απαιτούν μακροχρόνια ακρίβεια και ισχυρή απόδοση.

Σχεδιασμένο για UAV, αυτόνομα ρομπότ και βιομηχανικό εξοπλισμό, αυτό το τσιπ γυροσκοπίου MEMS προσφέρει γρήγορη δυναμική απόκριση, συμπαγή μορφή και χαμηλή κατανάλωση ενέργειας — καθιστώντας το ιδανικό για ενσωματωμένα συστήματα πλοήγησης και πλατφόρμες κίνησης ακριβείας.

Οδηγίες Σχεδιασμού PCB
  • Οι πυκνωτές αποσύνδεσης για τις ακίδες VCP, VREF, VBUF και VREG θα πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις ακίδες με ελαχιστοποιημένη αντίσταση ίχνους
  • Τα άλλα άκρα των πυκνωτών αποσύνδεσης για VREF, VBUF και VREG θα πρέπει να συνδέονται με το πλησιέστερο AVSS_LN και στη συνέχεια στη γείωση σήματος μέσω μιας μαγνητικής χάντρας
  • Οι πυκνωτές αποσύνδεσης για VCC και VIO πρέπει να τοποθετούνται κοντά στις αντίστοιχες ακίδες
  • Η λειτουργία VCC απαιτεί ρεύμα περίπου 35mA - χρησιμοποιήστε φαρδιά ίχνη PCB για σταθερότητα τάσης
  • Αποφύγετε τη δρομολόγηση κάτω από τη συσκευασία για ομαλή συναρμολόγηση
  • Τοποθετήστε τα εξαρτήματα μακριά από περιοχές συγκέντρωσης τάσης, πηγές θερμότητας και σημεία μηχανικής επαφής

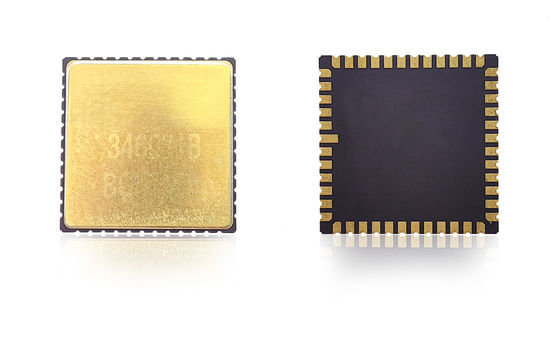

Τσιπ γυροσκόπου MEMS χαμηλής σταθερότητας κλίσης για μονάδα μέτρησης αδράνειας 0
Τεχνικές Προδιαγραφές
Απόδοση Μονάδα MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Εύρος deg/s 400 400 400
Εύρος ζώνης @3DB προσαρμοσμένο Hz 200 200 300
Ακρίβεια εξόδου (ψηφιακό SPI) bits 24 24 24
Ρυθμός εξόδου (ODR) (προσαρμοσμένο) Hz 12K 12K 12K
Καθυστέρηση (προσαρμοσμένη) ms <1.5 <1.5 <1
Σταθερότητα πόλωσης deg/hr(1o) <0.1 <0.5 <0.1
Σταθερότητα πόλωσης (1σ 10s) deg/hr(1o) <1 <5 <1
Σταθερότητα πόλωσης (1σ 1s) deg/hr(1o) <3 <15 <3
Σφάλμα πόλωσης σε θερμοκρασία (1σ) deg/hr(1o) <10 <30 10
Μεταβολές θερμοκρασίας πόλωσης, βαθμονομημένες (1σ) deg/hr(1o) <1 <10 <1
Επαναληψιμότητα πόλωσης deg/hr(1o) <0.5 <3 <0.3
Συντελεστής κλίμακας στους 25°C lsb/deg/s 16000 16000 20000
Επαναληψιμότητα συντελεστή κλίμακας (1σ) ppm(1o) <20ppm <20ppm <100ppm
Συντελεστής κλίμακας έναντι θερμοκρασίας (1σ) ppm(1o) <100ppm <100ppm <300ppm
Μη γραμμικότητα συντελεστή κλίμακας (1σ) ppm <150ppm <150ppm <300ppm
Γωνιακή τυχαία περιφορά (ARW) °/√h <0.05 <0.25 <0.05
Θόρυβος (Από κορυφή σε κορυφή) deg/s <0.35 <0.4 <0.25
Ευαισθησία τιμής G °/hr/g <1 <3 <1
Σφάλμα διόρθωσης δόνησης (12gRMS,20-2000) °/hr/g(rms) <1 <3 <1
Χρόνος ενεργοποίησης (έγκυρα δεδομένα) s 750m
Συντονισμένη συχνότητα αισθητήρα hz 10.5k-13.5K
Περιβαλλοντικές Προδιαγραφές
  • Κρούση (ενεργοποίηση): 500g, 1ms
  • Αντοχή σε κρούση (απενεργοποίηση): 10000g, 10ms
  • Δόνηση (ενεργοποίηση): 18g rms (20Hz έως 2kHz)
  • Θερμοκρασία λειτουργίας: -40℃ έως +85℃
  • Θερμοκρασία αποθήκευσης: -55℃ έως +125℃
  • Τάση τροφοδοσίας: 5±0.25V
  • Κατανάλωση ρεύματος: 45ma

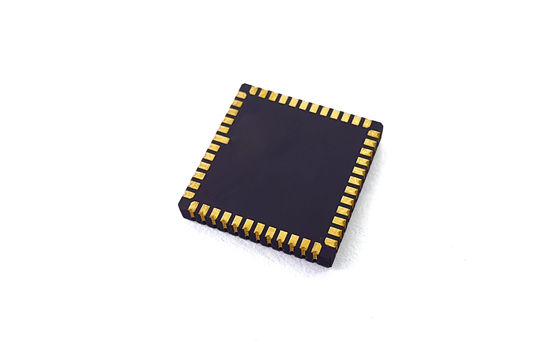

Τσιπ γυροσκόπου MEMS χαμηλής σταθερότητας κλίσης για μονάδα μέτρησης αδράνειας 1
Οδηγίες Εγκατάστασης

Το γυροσκόπιο MEMS υψηλής απόδοσης είναι εξοπλισμός δοκιμών υψηλής ακρίβειας. Για να επιτευχθεί η βέλτιστη απόδοση σχεδιασμού, λάβετε υπόψη αυτές τις συστάσεις εγκατάστασης:

  • Αξιολογήστε την τοποθέτηση του αισθητήρα χρησιμοποιώντας θερμική ανάλυση, προσομοίωση μηχανικής καταπόνησης (μέτρηση κάμψης/FEA) και δοκιμές ανθεκτικότητας σε κρούση
  • Διατηρήστε την κατάλληλη απόσταση από:
    • Συστάσεις πάχους PCB: 1,6-2,0 mm για ελαχιστοποίηση της εγγενούς καταπόνησης
    • Κουμπιά/σημεία μηχανικής καταπόνησης
    • Πηγές θερμότητας (ελεγκτές, τσιπ γραφικών) που μπορεί να αυξήσουν τη θερμοκρασία του PCB
  • Αποφύγετε την τοποθέτηση σε περιοχές επιρρεπείς σε μηχανική καταπόνηση, στρέβλωση ή θερμική διαστολή
