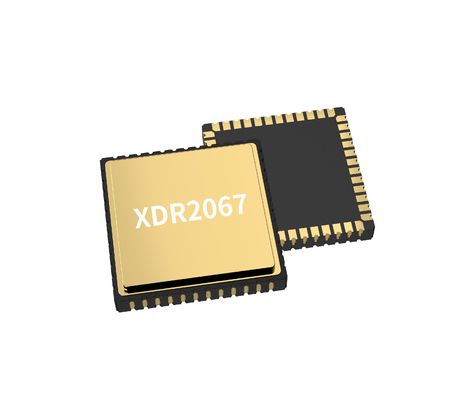

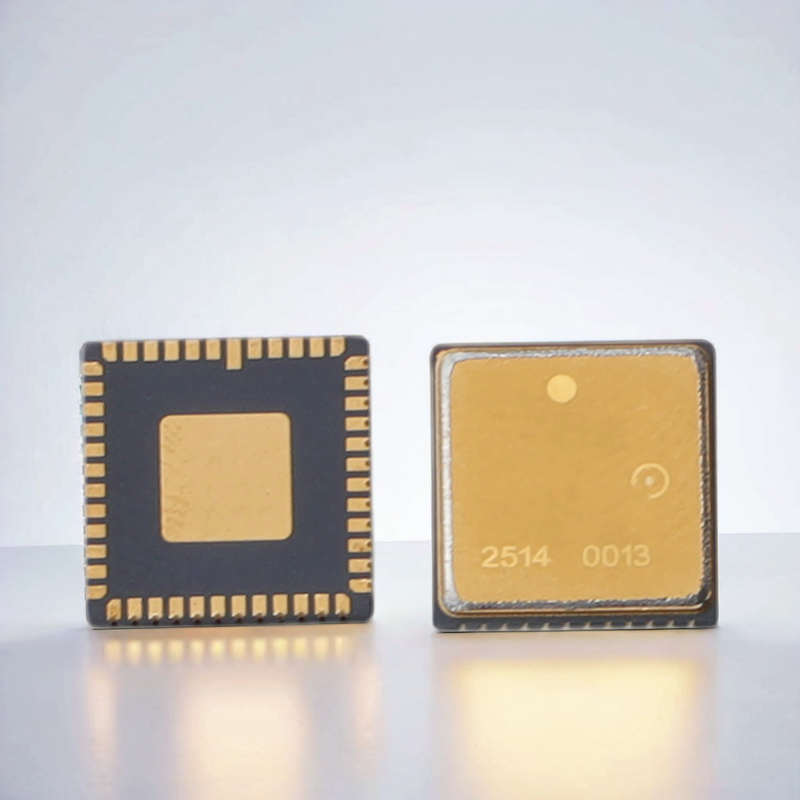

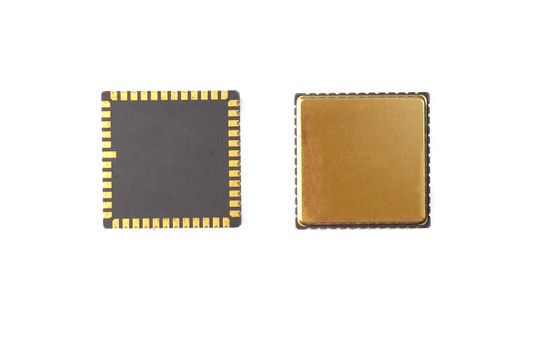

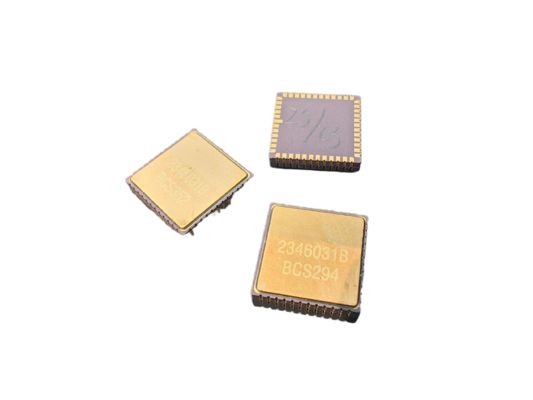

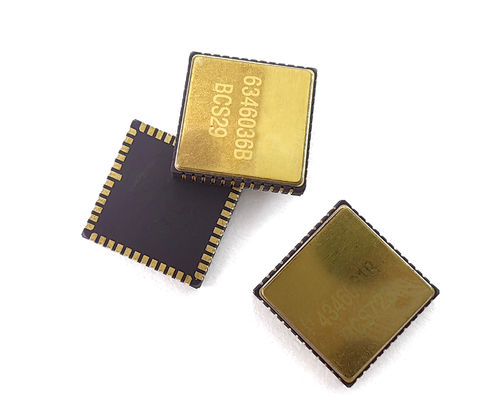

Υψηλής Σταθερότητας Αισθητήρας Αδράνειας MEMS Gyro Chip για Ενσωμάτωση OEM IMU

Το τσιπ γυροσκοπίου MEMS παρέχει ανίχνευση γωνιακού ρυθμού υψηλής ακρίβειας για προηγμένες εφαρμογές αδρανειακής πλοήγησης και ελέγχου κίνησης. Σχεδιασμένο με αξιοπιστία σε επίπεδο αεροδιαστημικής και ανθεκτικότητα βιομηχανικής ποιότητας, παρέχει εξαιρετικά χαμηλό θόρυβο, χαμηλή αστάθεια μεροληψίας και εξαιρετική σταθερότητα θερμοκρασίας για πλατφόρμες που απαιτούν μακροπρόθεσμη ακρίβεια και στιβαρή απόδοση.

Σχεδιασμένο για UAV, αυτόνομα ρομπότ και βιομηχανικό εξοπλισμό, αυτό το γυροσκοπικό τσιπ MEMS προσφέρει γρήγορη δυναμική απόκριση, συμπαγή μορφή και χαμηλή κατανάλωση ενέργειας — καθιστώντας το ιδανικό για ενσωματωμένα συστήματα πλοήγησης και πλατφόρμες κίνησης ακριβείας.

• Οι πυκνωτές αποσύνδεσης για ακίδες VCP, VREF, VBUF και VREG θα πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις ακίδες, με ελαχιστοποιημένη ισοδύναμη αντίσταση ίχνους
• Άλλα άκρα των πυκνωτών αποσύνδεσης για VREF, VBUF και VREG θα πρέπει να συνδέονται στο πλησιέστερο AVSS_LN και στη συνέχεια να σηματοδοτούν τη γείωση μέσω ενός μαγνητικού σφαιριδίου
• Οι πυκνωτές αποσύνδεσης για VCC και VIO πρέπει να τοποθετηθούν κοντά στις αντίστοιχες ακίδες
• Η λειτουργία VCC απαιτεί ρεύμα περίπου 35 mA — χρησιμοποιήστε μεγάλα ίχνη PCB για να διασφαλίσετε τη σταθερότητα της τάσης
• Αποφύγετε τη δρομολόγηση κάτω από τη συσκευασία για ομαλή συναρμολόγηση
• Τοποθετήστε τα εξαρτήματα για να αποφύγετε περιοχές συγκέντρωσης τάσεων, μεγάλα στοιχεία απαγωγής θερμότητας, μηχανικά σημεία επαφής και θέσεις με τάση παραμόρφωσης

• Κρούση (ενεργοποίηση): 500g, 1ms
• Αντοχή σε κρούση (απενεργοποίηση): 10000g, 10ms
• Δόνηση (ενεργοποίηση): 18g rms (20Hz έως 2kHz)
• Θερμοκρασία λειτουργίας: -40℃ έως +85℃
• Θερμοκρασία αποθήκευσης: -55℃ έως +125℃
• Τάση τροφοδοσίας: 5±0,25V
• Κατανάλωση ρεύματος: 45mA

Αυτό το γυροσκόπιο MEMS υψηλής απόδοσης είναι εξοπλισμός ακριβείας. Για βέλτιστη απόδοση, λάβετε υπόψη αυτές τις συστάσεις εγκατάστασης:

• Αξιολογήστε την τοποθέτηση του αισθητήρα χρησιμοποιώντας θερμική ανάλυση, μέτρηση κάμψης και προσομοίωση πεπερασμένων στοιχείων
• Πραγματοποιήστε δοκιμές πτώσης μετά τη συγκόλληση για να επαληθεύσετε την αντοχή στην κρούση
• Διατηρήστε απόσταση από σημεία συγκέντρωσης στρες:
  • Χρησιμοποιήστε πάχος PCB 1,6-2,0 mm για να ελαχιστοποιήσετε την εγγενή καταπόνηση
  • Αποφύγετε την τοποθέτηση κοντά σε κουμπιά ή σημεία μηχανικής καταπόνησης
  • Κρατήστε το μακριά από πηγές θερμότητας όπως ελεγκτές ή τσιπ γραφικών
