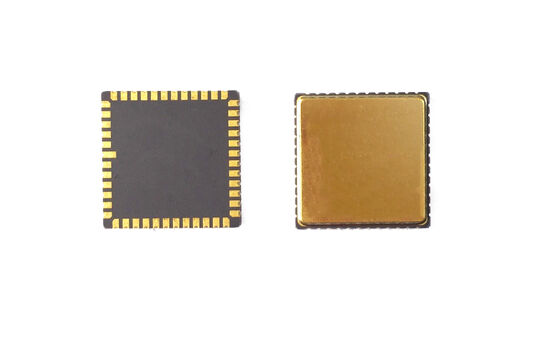

Υψηλής αξιοπιστίας MEMS Gyro Chip για Ρομποτική και Αυτόνομο Σύστημα

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ221HC
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T,L/C,Western Union
Ικανότητα εφοδιασμού:	100 τεμ./Μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Όνομα προϊόντος:

GYRO PCB

Σειρά:

400°/s

πλάτος ζώνης:

>200Hz, @3dB

Ψήφισμα:

24 bits

Συντελεστής κλίμακας:

16000 lsb/deg/s, @25℃

Αναβολή (προσαρμοσμένη):

< 1,5 ms

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

100 τεμ./Μήνα

Περιγραφή προϊόντος

Υψηλής Αξιοπιστίας MEMS Gyro Chip για Ρομποτική και Αυτόνομα Συστήματα

Γυροσκόπιο MEMS Υψηλής Ακρίβειας για Μονάδα Μέτρησης Αδράνειας

Το τσιπ γυροσκοπίου MEMS μας προσφέρει ανίχνευση γωνιακής ταχύτητας υψηλής ακρίβειας για προηγμένες εφαρμογές αδρανειακής πλοήγησης και ελέγχου κίνησης. Σχεδιασμένο με αξιοπιστία επιπέδου αεροδιαστημικής και ανθεκτικότητα βιομηχανικού επιπέδου, παρέχει εξαιρετικά χαμηλό θόρυβο, χαμηλή αστάθεια πόλωσης και εξαιρετική σταθερότητα θερμοκρασίας για πλατφόρμες που απαιτούν μακροχρόνια ακρίβεια και ισχυρή απόδοση.

Σχεδιασμένο για UAV, αυτόνομα ρομπότ και βιομηχανικό εξοπλισμό, αυτό το τσιπ γυροσκοπίου MEMS προσφέρει γρήγορη δυναμική απόκριση, συμπαγή μορφή και χαμηλή κατανάλωση ενέργειας — καθιστώντας το ιδανικό για ενσωματωμένα συστήματα πλοήγησης και πλατφόρμες κίνησης ακριβείας.

Οδηγίες Σχεδιασμού PCB

Οι πυκνωτές αποσύνδεσης για τις ακίδες VCP, VREF, VBUF και VREG θα πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις ακίδες με ελαχιστοποιημένη αντίσταση ίχνους
Τα άλλα άκρα των πυκνωτών αποσύνδεσης για VREF, VBUF και VREG θα πρέπει να συνδέονται με το πλησιέστερο AVSS_LN και στη συνέχεια στη γείωση σήματος μέσω μιας μαγνητικής χάντρας
Οι πυκνωτές αποσύνδεσης για VCC και VIO πρέπει να τοποθετούνται κοντά στις αντίστοιχες ακίδες
Η λειτουργία VCC απαιτεί ρεύμα περίπου 35mA - χρησιμοποιήστε φαρδιά ίχνη PCB για σταθερότητα τάσης
Αποφύγετε τη δρομολόγηση κάτω από τη συσκευασία για ομαλή συναρμολόγηση
Τοποθετήστε τα εξαρτήματα μακριά από περιοχές συγκέντρωσης τάσης, πηγές θερμότητας και σημεία μηχανικής επαφής

Τεχνικές Προδιαγραφές

Απόδοση	Μονάδα	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Εύρος	deg/s	400	400	400
Εύρος ζώνης @3DB προσαρμοσμένο	Hz	200	200	300
Ακρίβεια εξόδου (ψηφιακό SPI)	bits	24	24	24
Ρυθμός εξόδου (ODR) (προσαρμοσμένο)	Hz	12K	12K	12K
Καθυστέρηση (προσαρμοσμένο)	ms	<1.5	<1.5	<1
Σταθερότητα πόλωσης	deg/hr(1o)	<0.1	<0.5	<0.1
Σταθερότητα πόλωσης (1σ 10s)	deg/hr(1o)	<1	<5	<1
Σταθερότητα πόλωσης (1σ 1s)	deg/hr(1o)	<3	<15	<3
Σφάλμα πόλωσης σε σχέση με τη θερμοκρασία (1σ)	deg/hr(1o)	<10	<30	10
Θερμοκρασιακές διακυμάνσεις πόλωσης, βαθμονομημένες (1σ)	deg/hr(1o)	<1	<10	<1
Επαναληψιμότητα πόλωσης	deg/hr(1o)	<0.5	<3	<0.3
Συντελεστής κλίμακας στους 25°C	lsb/deg/s	16000	16000	20000
Επαναληψιμότητα συντελεστή κλίμακας (1σ)	ppm(1o)	<20ppm	<20ppm	<100ppm
Συντελεστής κλίμακας έναντι θερμοκρασίας (1σ)	ppm(1o)	<100ppm	<100ppm	<300ppm
Μη γραμμικότητα συντελεστή κλίμακας (1σ)	ppm	<150ppm	<150ppm	<300ppm
Τυχαία γωνιακή περιφορά (ARW)	°/√h	<0.05	<0.25	<0.05
Θόρυβος (Από κορυφή σε κορυφή)	deg/s	<0.35	<0.4	<0.25
Ευαισθησία τιμής G	°/hr/g	<1	<3	<1
Σφάλμα διόρθωσης δόνησης (12gRMS,20-2000)	°/hr/g(rms)	<1	<3	<1
Χρόνος ενεργοποίησης (έγκυρα δεδομένα)	s	750m
Συχνότητα συντονισμού αισθητήρα	hz	10.5k-13.5K

Περιβαλλοντικές Προδιαγραφές

Κρούση (ενεργοποίηση): 500g, 1ms
Αντοχή σε κρούση (απενεργοποίηση): 10000g, 10ms
Δόνηση (ενεργοποίηση): 18g rms (20Hz έως 2kHz)
Θερμοκρασία λειτουργίας: -40℃ έως +85℃
Θερμοκρασία αποθήκευσης: -55℃ έως +125℃
Τάση τροφοδοσίας: 5±0.25V
Κατανάλωση ρεύματος: 45ma

Οδηγίες Εγκατάστασης

Το γυροσκόπιο MEMS υψηλής απόδοσης είναι εξοπλισμός δοκιμών υψηλής ακρίβειας. Για να επιτευχθεί η βέλτιστη απόδοση σχεδιασμού, λάβετε υπόψη αυτές τις συστάσεις εγκατάστασης:

Αξιολογήστε την τοποθέτηση του αισθητήρα χρησιμοποιώντας θερμική ανάλυση, προσομοίωση μηχανικής καταπόνησης (μέτρηση κάμψης/FEA) και δοκιμές ανθεκτικότητας σε κρούση
Διατηρήστε την κατάλληλη απόσταση από:
- Συστάσεις πάχους PCB: 1,6-2,0 mm για ελαχιστοποίηση της εγγενούς καταπόνησης
- Κουμπιά/σημεία μηχανικής καταπόνησης
- Πηγές θερμότητας (ελεγκτές, τσιπ γραφικών) που μπορεί να αυξήσουν τη θερμοκρασία του PCB
Αποφύγετε την τοποθέτηση σε περιοχές επιρρεπείς σε μηχανική καταπόνηση, στρέβλωση ή θερμική διαστολή
