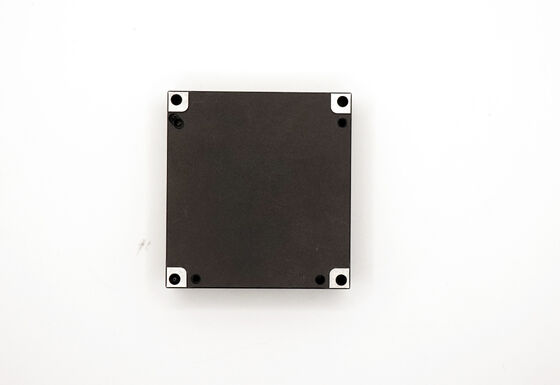

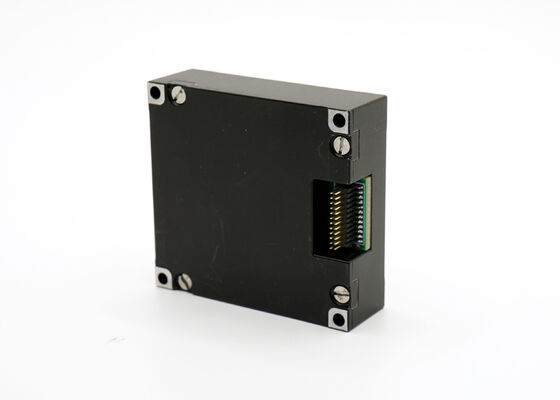

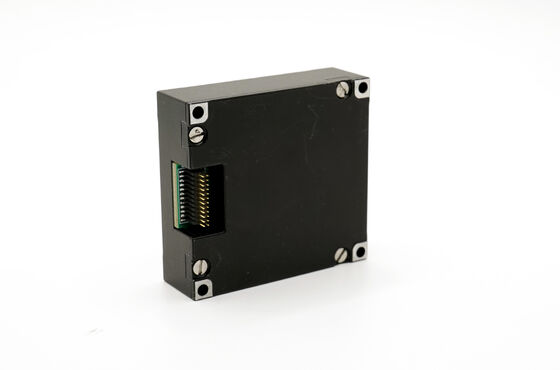

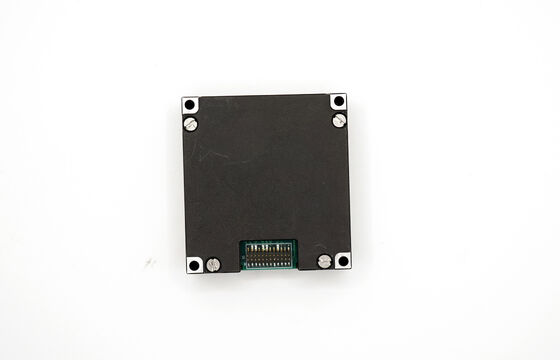

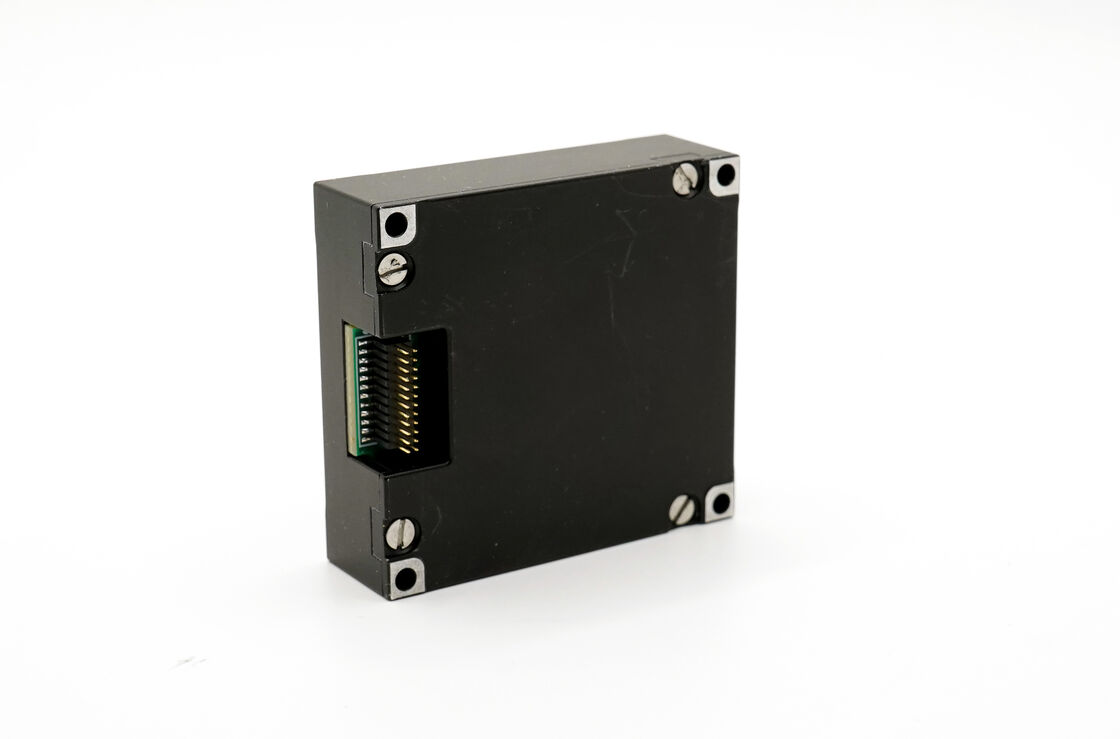

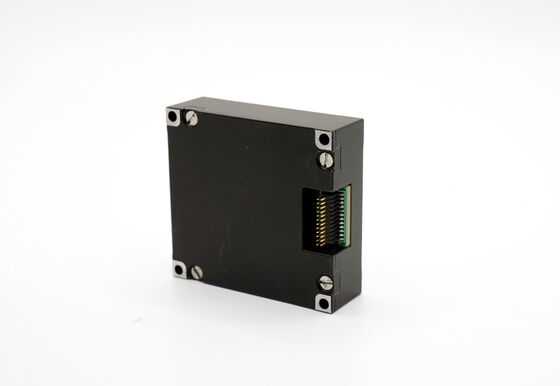

10 Άξονες Υψηλής Ακρίβειας IMU με Γυροσκόπιο, Επιταχυνσιόμετρο, Μαγνητόμετρο & Βαρόμετρο

Name: 10 Άξονες Υψηλής Ακρίβειας IMU με Γυροσκόπιο, Επιταχυνσιόμετρο, Μαγνητόμετρο & Βαρόμετρο
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 670.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	16488HB
MOQ:	1
Όροι πληρωμής:	L/C,T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

500/ 2000°/s

μηδενική σταθερότητα μεροληψίας:

0,8 °/h

Εύρος ζώνης:

200 Hz

Συντελεστής τυχαίας πορείας:

≤ 0,15°/Vh

Αλλαγή μηδενικής πόλωσης σε σχέση με τη θερμοκρασία, τον άξονα Χ και Υ:

±0,06°/s

Πυκνότητα θορύβου:

0,001°/s/ √Hz

Συσκευασία λεπτομέρειες:

σφουγγάρι +χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

10 άξονες IMU υψηλής ακρίβειας

IMU με γυροσκόπιο και επιταχυνσιόμετρο

μαγνητόμετρο και βαρόμετρο υψηλής ακρίβειας

Περιγραφή προϊόντος

10 Axis High Precision IMU with Gyro, Accelerometer, Magnetometer & Barometer

Επισκόπηση Προϊόντος

Η Μονάδα Μέτρησης Αδράνειας (IMU) 16488HB είναι μια IMU υψηλής απόδοσης βασισμένη σε MEMS που διαθέτει ένα ψηφιακό γυροσκόπιο τριών αξόνων, επιταχυνσιόμετρο και μαγνητόμετρο. Αυτή η μονάδα πλοήγησης ακριβείας προσφέρει ένα δυναμικό εύρος ±2000º/s για το γυροσκόπιο και ±200g για το επιταχυνσιόμετρο. Με εξαιρετική αξιοπιστία και περιβαλλοντική προσαρμοστικότητα, είναι μια ιδανική λύση για μη επανδρωμένα φορείς κίνησης, κινητές επικοινωνίες και εφαρμογές χαρτογράφησης. Αυτό το μοντέλο χρησιμεύει ως πλήρης αντικατάσταση του Adis 16497, παρέχοντας βελτιωμένη ακρίβεια και σταθερότητα για κρίσιμες λειτουργίες.

Χαρακτηριστικά Προϊόντος

Ψηφιακό γυροσκόπιο τριών αξόνων: ±2000º/s δυναμικό εύρος μέτρησης με σταθερότητα μηδενικής μετατόπισης 3°/H (GJB, 10S, Z-άξονας) και 0.8°/H (ALLAN, Z-άξονας)
Τριαξονικό ψηφιακό επιταχυνσιόμετρο: ±200g δυναμικό εύρος μέτρησης με σταθερότητα μηδενικής μετατόπισης 0.4mg (GJB, 10S) και 0.06mg (ALLAN)
Τριαξονικό ψηφιακό μαγνητόμετρο: Εύρος μέτρησης 2.5 gauss
Ψηφιακό βαρόμετρο: Εύρος 300mbar έως 1100mbar
Υψηλή αξιοπιστία: MTBF 20.000 ώρες
Ακρίβεια πλήρους θερμοκρασιακού εύρους: Εγγυημένη απόδοση από -40℃ έως +80℃ με ενσωματωμένη βαθμονόμηση και αντιστάθμιση θερμοκρασίας
Αντίσταση σε κραδασμούς: Κατάλληλο για λειτουργία υπό έντονους κραδασμούς (6.06 G, 20-2000 Hz)
Αντίσταση σε κρούση: Κατάλληλο για εργασία υπό συνθήκες μεγάλης κρούσης (1000 G, 0.5ms)

Τεχνικές Προδιαγραφές

Παράμετρος	Συνθήκες Δοκιμής	Ελάχιστη Τιμή	Τυπική Τιμή	Μέγιστη Τιμή	Μονάδα
Γυροσκόπιο
Δυναμικό εύρος μέτρησης		500		2000	°/s
Σταθερότητα μηδενικής μετατόπισης	Allan variance, Z-άξονας		0.8		°/h
Σταθερότητα μηδενικής μετατόπισης	Allan variance, X και Y άξονας		1.6		°/h
Σταθερότητα μηδενικής μετατόπισης	10s μέσος όρος (-40℃~+70℃, σταθερή θερμοκρασία), Z-άξονας		3		°/h
Σταθερότητα μηδενικής μετατόπισης	10s μέσος όρος (-40℃~+70℃, σταθερή θερμοκρασία), X και Y άξονας		6		°/h
Μηδενική μετατόπιση	Εύρος μηδενικής μετατόπισης, Z-άξονας		±0.07		°/s
Μηδενική μετατόπιση	Εύρος μηδενικής μετατόπισης, X και Y άξονας		±0.2		°/s
Μεταβολή μηδενικής μετατόπισης σε πλήρες θερμοκρασιακό εύρος	Z-άξονας		±0.02		°/s
Μεταβολή μηδενικής μετατόπισης σε θερμοκρασία	X και Y άξονας		±0.06		°/s
Ακρίβεια συντελεστή κλίμακας	Z-άξονας		0.3		%
Ακρίβεια συντελεστή κλίμακας	X και Y άξονας		0.6		%
Γωνιακή τυχαία περιφορά			0.15		°/√hr
Πυκνότητα θορύβου			0.001		°/s/√Hz
Επιταχυνσιόμετρο
Δυναμικό εύρος μέτρησης		16		200	g
Σταθερότητα μηδενικής μετατόπισης	Allan variance		0.06		mg
Σταθερότητα μηδενικής μετατόπισης	10s μέσος όρος (-40℃~+70℃, σταθερή θερμοκρασία)		0.4		mg
Εύρος μηδενικής μετατόπισης			2		mg
Ακρίβεια συντελεστή κλίμακας			0.5		%
Πυκνότητα θορύβου			0.025		mg/√Hz
Μαγνητόμετρο
Εύρος μαγνητικού πεδίου	Brg,xy		±13		gauss
Ακρίβεια κατεύθυνσης	30 μT οριζόντια γεωμαγνητική συνιστώσα, 25℃		±2.5		deg
Ηλεκτρικά Χαρακτηριστικά
Τάση		3.0	3.3	3.6	V
Κατανάλωση ρεύματος			1.5		W
Δομικά Χαρακτηριστικά
Μέγεθος			474414		mm
Βάρος			50		g

Σημείωση: Οι υπολογισμοί μηδενικής μετατόπισης για τη διαδικασία πλήρους αλλαγής θερμοκρασίας υποθέτουν ρυθμό αλλαγής θερμοκρασίας ≤ 1℃/min εντός του εύρους -40℃ έως +70℃. Οι συνθήκες δόνησης είναι 6.06 G, 20Hz-2000Hz.
