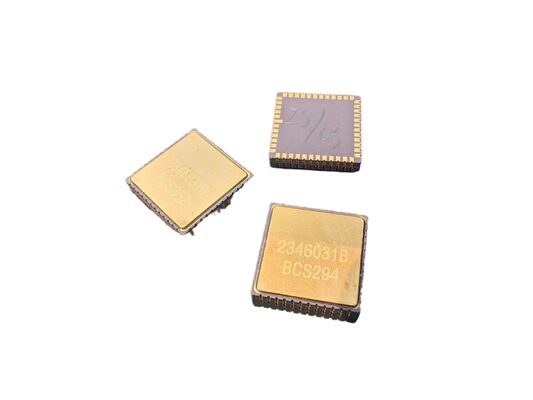

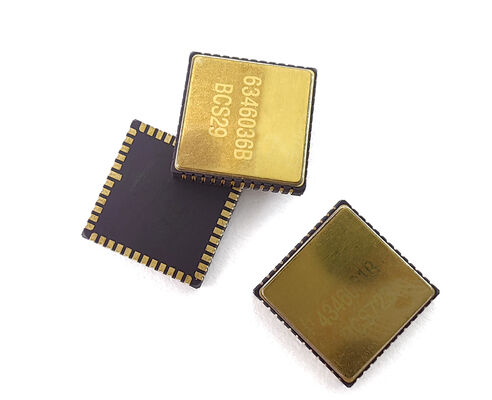

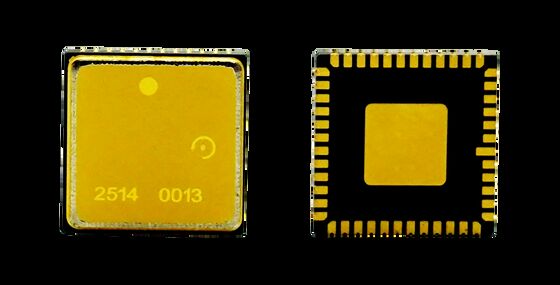

Τσιπ γυροσκόπου υψηλής ακρίβειας MEMS MGZ318HC-A1 για πλοήγηση UAV με χαμηλή παραπροσώπευση

Name: Τσιπ γυροσκόπου υψηλής ακρίβειας MEMS MGZ318HC-A1 για πλοήγηση UAV με χαμηλή παραπροσώπευση
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ318HC-A1
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

400 μοίρες/δευτερόλεπτο

Σταθερότητα της μεροληψίας:

<0,1°/ώρα

πλάτος ζώνης:

200Hz

Γωνιακή τυχαία βόλτα:

<0,05 °/√h

Ακρίβεια εξόδου:

24 bits

Τάση τροφοδοσίας:

5±0,25V

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Τσιπ γυροσκόπου υψηλής ακρίβειας MEMS MGZ318HC-A1 για πλοήγηση UAV με χαμηλή παραπροσώπευση

Επισκόπηση του προϊόντος

Το MGZ318HC-A1 είναι ένα τσιπ γυροσκόπου MEMS υψηλής ακρίβειας που έχει σχεδιαστεί ειδικά για εφαρμογές πλοήγησης UAV, με εξαιρετική σταθερότητα κλίσης και χαμηλά χαρακτηριστικά drift.

Κατευθυντήριες γραμμές σχεδιασμού PCB

Τοποθετήστε τους πυκνωτές αποσύνδεσης για τα πινάκια VCP, VREF, VBUF και VREG όσο το δυνατόν πιο κοντά στα πινάκια
Ελαχιστοποιήστε την ισοδύναμη αντίσταση των ίχνη
Συνδέστε τα άλλα άκρα των χωριστικών πυκνωτών για VREF, VBUF και VREG στο πλησιέστερο AVSS_LN και στη συνέχεια να υποδείξετε το έδαφος μέσω μαγνητικού χάρτη
Κονδυλωτές αποσύνδεσης θέσης για VCC και VIO κοντά στις αντίστοιχες πινές
Διασφάλιση ευρέων ίχνη PCB για VCC (περίπου 35mA ρεύμα κατά την κανονική λειτουργία)
Αποφύγετε τη διαδρομή κάτω από το πακέτο για ομαλή συναρμολόγηση
Τοποθετήστε τα εξαρτήματα μακριά από τις περιοχές συγκέντρωσης άγχους
Αποφύγετε περιοχές με μεγάλα στοιχεία εξαφάνισης της θερμότητας, εξωτερική μηχανική επαφή, εκτόξευση, έλξη και τοποθέτηση ζώνες στροφής καμπύλης

Τεχνικές προδιαγραφές

Απόδοση	Μονάδα	MGZ318HC-A1
Πεδίο	deg/s	400
Διάσταση ζώνης @ 3DB (προσαρμοσμένη)	Hz	200
Ακριβότητα εξόδου (ψηφιακό SPI)	μπιτ	24
Επεξεργαστικό ρυθμό (ODR) (προσαρμοσμένο)	Hz	12 χλμ.
Αναβολή (προσαρμοσμένη)	ms	< 1.5
Σταθερότητα της μεροληψίας	deg/hr (1σ)	< 0.1
Σταθερότητα κλίσης (1σ 10s)	deg/hr (1σ)	< 1
Λάθος προκατάληψης σε σχέση με τη θερμοκρασία (1σ)	deg/hr (1σ)	< 10
Συντελεστής κλίμακας σε 25°C	Lsb/deg/s	16000
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm (1σ)	< 20 ppm
Παράγοντας κλίμακας έναντι θερμοκρασίας (1σ)	ppm (1σ)	< 150 ppm
Μη γραμμικότητα του συντελεστή κλίμακας (1σ)	ppm	< 150 ppm
Στρογγυλή τυχαία κίνηση (ARW)	°/√h	< 0.05
Θόρυβος (από κορυφή σε κορυφή)	deg/s	< 0.35
G Ευαισθησία τιμής	°/hr/g	< 1
Χρόνος ενεργοποίησης (δικαίοντα δεδομένα)	σ	750 μέτρα
Συχνότητα συντονισμού αισθητήρα	hz	10.5k-13.5k

Περιβαλλοντικές προδιαγραφές

Κρούση (ενεργοποίηση ισχύος): 500g, 1 ms
Αντίσταση στον αντίκτυπο (αποσύνδεση): 10000g, 10ms
Δονήσεις (ενεργοποίηση ισχύος): 18g rms (20Hz έως 2kHz)
Θερμοκρασία λειτουργίας: -40°C έως +85°C
Θερμοκρασία αποθήκευσης: -55°C έως +125°C
Η τάση τροφοδοσίας: 5±0,25V
Η κατανάλωση ρεύματος: 45mA
