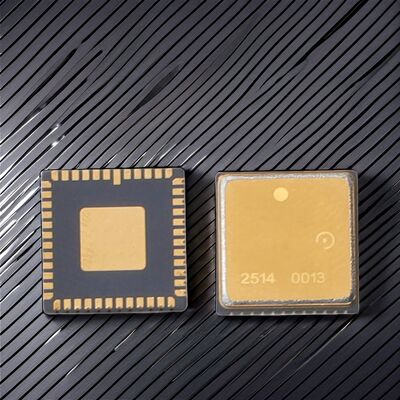

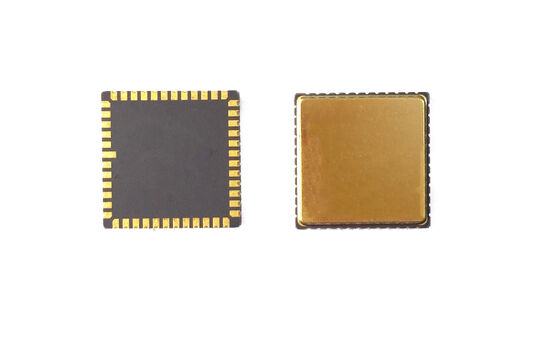

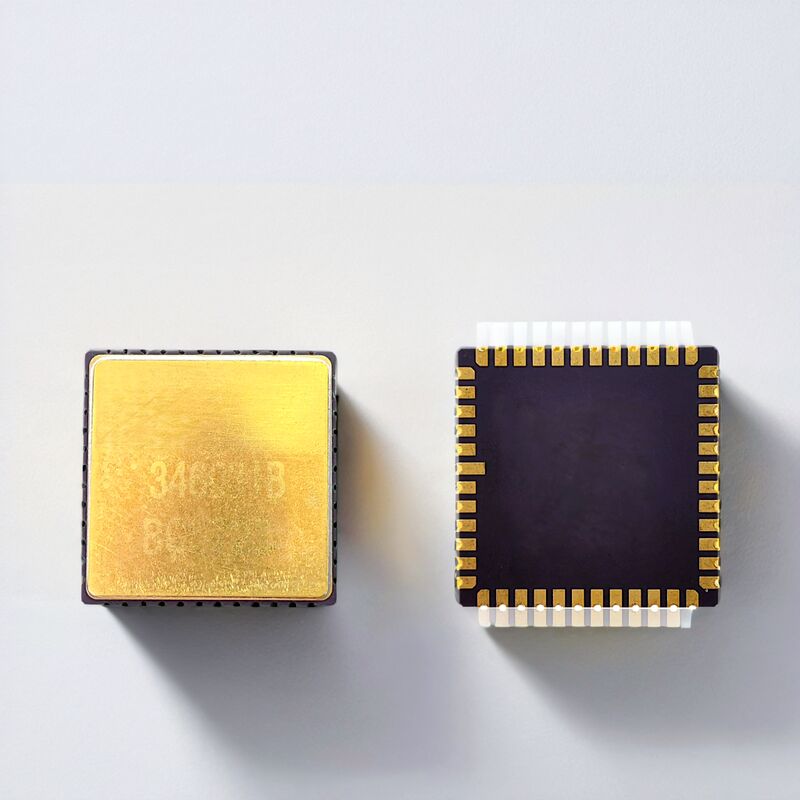

Τσιπ Γυροσκοπίου MEMS Αισθητήρας Γωνιακής Ταχύτητας Υψηλής Ακρίβειας

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ318HC-A1
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

400

Σταθερότητα της μεροληψίας:

<0,1°/ώρα

Σταθερότητα προκατάληψης (10 δευτ.):

<1 °/ώρα

Σταθερότητα προκατάληψης (1 δευτ.):

<3°/ώρα

Σφάλμα μεροληψίας πάνω από τη θερμοκρασία:

<10°/ώρα

Επαναληψιμότητα μεροληψίας:

<0,5 °/h

Προσαρμοσμένο πλάτος ζώνης @3DB):

200Hz

Γωνιακός τυχαίος περίπατος (ARW):

<0,05 °/√h

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Περιγραφή του προϊόντος

Αυτό το υψηλής απόδοσης MEMS τσιπ γυροσκόπου παρέχει ακριβή και σταθερή μέτρηση γωνιακής ταχύτητας για τα συστήματα πλοήγησης και ελέγχου.και εξαιρετική προσαρμοστικότητα στο περιβάλλονΕίναι ιδανικό για έλεγχο πτήσης UAV, αδρανειακή πλοήγηση και βιομηχανική αυτοματοποίηση.

Σχεδιασμός PCB:

Οι πυκνωτές αποσύνδεσης για τις καρφίτσες VCP, VREF, VBUF και VREG θα πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις καρφίτσες και η ισοδύναμη αντίσταση των ίχνη θα πρέπει να ελαχιστοποιείται.Τα άλλα άκρα των πυκνωτών αποσύνδεσης για VREFΟι χωριστικοί πυκνότεροι για VCC και VIO τοποθετούνται επίσης κοντά στις αντίστοιχες καρφίτσες.Όταν το VCC λειτουργεί κανονικάΓια την ομαλή συναρμολόγηση της συσκευής, προσπαθήστε να αποφύγετε τη διαδρομή κάτω από το πακέτο.Εντοπίστε τα εξαρτήματα για να αποφύγετε περιοχές συγκέντρωσης άγχουςΠρέπει να αποφεύγονται τα μεγάλα στοιχεία διάσπασης θερμότητας και οι περιοχές με εξωτερική μηχανική επαφή, η εκτόξευση και η έλξη,καθώς και περιοχές όπου οι βίδες θέσης είναι επιρρεπείς σε παραμόρφωση κατά τη συνολική εγκατάσταση.

Τεχνική παράμετρος

επιδόσεις	Μονάδα	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Πεδίο	deg/s	400	400	400	400	400	100
Διάσταση ζώνης @ 3DB προσαρμοσμένη)	Hz	90	180	200	200	300	50
Ακριβότητα εξόδου (digital SPI)	μπιτ	24	24	24	24	24	24
Ποσοστό εξόδου (ODR) (προσαρμοσμένο)	Hz	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.
Αναβολή (προσαρμοσμένη)	ms	Επενδύσεις	< 1.5	< 1.5	< 1.5	< 1	< 6
Σταθερότητα της μεροληψίας	deg/hr ((1o)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Σταθερότητα κλίσης (1σ 10s)	deg/hr ((1o)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Λάθος προκατάληψης σε σχέση με τη θερμοκρασία (1σ)	deg/hr ((1o)	< 5	< 5	< 10	< 30	10	5
Συντελεστής κλίμακας σε 25°C	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm ((1o)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Παράγοντας κλίμακας έναντι θερμοκρασίας (1σ)	ppm ((1o)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Μη γραμμικότητα του συντελεστή κλίμακας (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Στρογγυλό τυχαίο περπάτημα (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Γοργός ((Περίπου από την κορυφή στην κορυφή)	deg/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
Ευαισθησία GValue	°/hr/g	< 1	< 1	< 1	Επενδύσεις	< 1	< 1
Χρόνος ενεργοποίησης (δικαίοντα δεδομένα)	σ	750 μέτρα
Συχνότητα συντονισμού αισθητήρα	hz	10.5k-13.5k
Περιβαλλοντική καταλληλότητα
Κρούση (ηλεκτρική ενέργεια)	500 γραμμάρια, 1 λεπτό.
Αντίσταση στην πρόσκρουση (αποσβέσεις)	10000 γραμμάρια, 10 λεπτά.
δονήσεις (η ισχύς είναι ενεργοποιημένη)	18g rms (20Hz έως 2kHz)
Θερμοκρασία λειτουργίας	-40 oC----+85 oC
Θερμοκρασία αποθήκευσης	-55 oC----+125 oC
Πρόσθετη τάση	5±0,25V
Τρέχουσα κατανάλωση	45 μm

Οδηγίες εγκατάστασης
