Επεξεργαστής Γυροσκοπίου MEMS Μονού Άξονα Υψηλής Απόδοσης για Ολοκληρωμένο Σύστημα Πλοήγησης

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ318HC-A1
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

400 μοίρες/δευτερόλεπτο

Σταθερότητα της μεροληψίας:

<0,1°/ώρα

Εύρος ζώνης:

200Hz

Γωνιακή τυχαία βόλτα:

<0,05 °/√h

Θερμοκρασία εργασίας:

-40ºC σε +85ºC

Τάση τροφοδοσίας:

5±0,25V

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Τσιπ Γυροσκοπίου MEMS Μονού Άξονα

Γυροσκόπιο MEMS για σύστημα πλοήγησης

Ενσωματωμένο τσιπ γυροσκόπου πλοήγησης

Περιγραφή προϊόντος

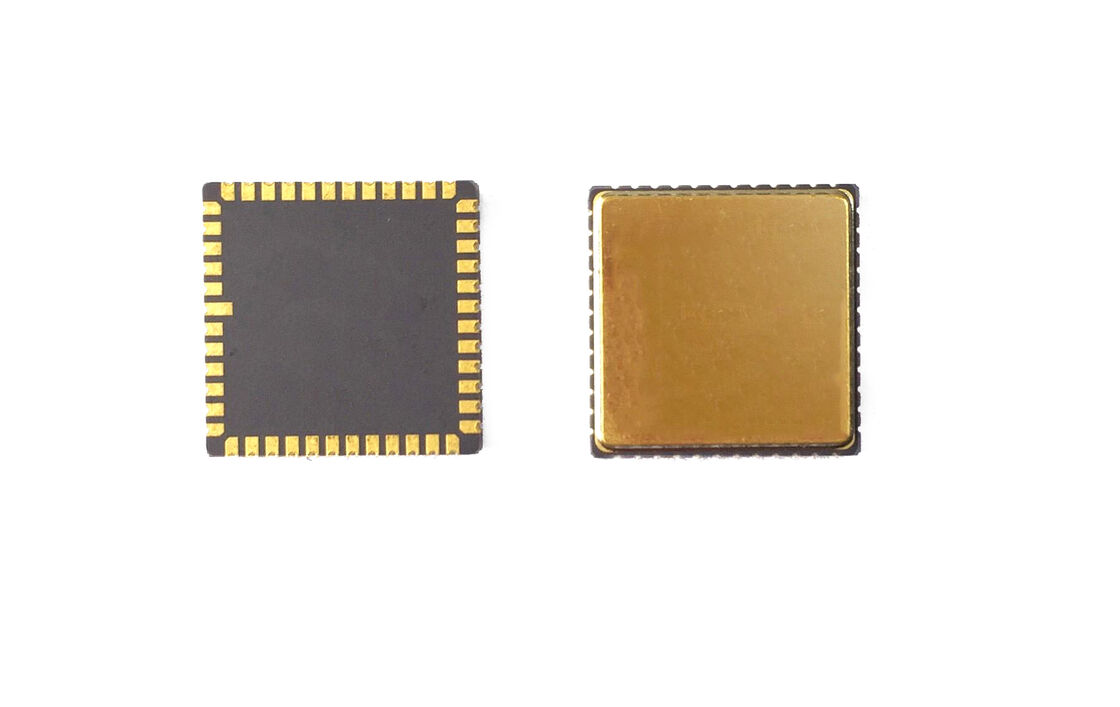

Γυροσκόπιο MEMS Μονού Άξονα Υψηλής Απόδοσης για Ολοκληρωμένο Σύστημα Πλοήγησης

Αυτό το τσιπ γυροσκοπίου MEMS υψηλής απόδοσης παρέχει ακριβή και σταθερή μέτρηση γωνιακής ταχύτητας για συστήματα πλοήγησης και ελέγχου. Διαθέτοντας χαμηλό θόρυβο, χαμηλή μετατόπιση και εξαιρετική περιβαλλοντική προσαρμοστικότητα, είναι ιδανικό για έλεγχο πτήσης UAV, αδρανειακή πλοήγηση και βιομηχανικό αυτοματισμό. Σχεδιασμένο για απρόσκοπτη ενσωμάτωση, υποστηρίζει ευέλικτες διεπαφές και επιλογές προσαρμογής.

Οδηγίες Σχεδιασμού PCB

Οι πυκνωτές αποσύζευξης για τις ακίδες VCP, VREF, VBUF και VREG πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις ακίδες
Ελαχιστοποιήστε την ισοδύναμη αντίσταση των ιχνηλατήσεων
Συνδέστε τα άλλα άκρα των πυκνωτών αποσύζευξης για VREF, VBUF και VREG στην πλησιέστερη AVSS_LN και στη συνέχεια στη γείωση σήματος μέσω μαγνητικής χάντρας
Τοποθετήστε πυκνωτές αποσύζευξης για VCC και VIO κοντά στις αντίστοιχες ακίδες
Ρεύμα κανονικής λειτουργίας VCC: περίπου 35 mA - απαιτεί ευρείες ιχνηλατήσεις PCB για σταθερότητα τάσης
Αποφύγετε τη δρομολόγηση κάτω από τη συσκευασία για ομαλή συναρμολόγηση
Εντοπίστε τα εξαρτήματα για να αποφύγετε περιοχές συγκέντρωσης τάσεων
Αποφύγετε περιοχές με στοιχεία μεγάλης διάχυσης θερμότητας, εξωτερική μηχανική επαφή, συμπίεση, έλξη και παραμόρφωση βιδών τοποθέτησης κατά την εγκατάσταση

Τεχνικές Παράμετροι

Απόδοση	Μονάδα	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Εύρος	deg/s	400	400	400	400	400	100
Εύρος Ζώνης @3DB (προσαρμοσμένο)	Hz	90	180	200	200	300	50
Ακρίβεια εξόδου (ψηφιακό SPI)	bits	24	24	24	24	24	24
Ρυθμός εξόδου (ODR) (προσαρμοσμένο)	Hz	12K	12K	12K	12K	12K	12K
Καθυστέρηση (προσαρμοσμένο)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Σταθερότητα μετατόπισης	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Σταθερότητα μετατόπισης (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Σφάλμα μετατόπισης λόγω θερμοκρασίας (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Συντελεστής κλίμακας στα 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Επαναληψιμότητα συντελεστή κλίμακας (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Συντελεστής κλίμακας έναντι θερμοκρασίας (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Μη γραμμικότητα συντελεστή κλίμακας (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Γωνιακή τυχαία διαδρομή (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Θόρυβος (Από κορυφή σε κορυφή)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Ευαισθησία τιμής G	°/hr/g	<1	<1	<1	<3	<1	<1

Πρόσθετες Προδιαγραφές

Χρόνος ενεργοποίησης (έγκυρα δεδομένα): 750ms
Συχνότητα συντονισμού αισθητήρα: 10.5k-13.5kHz
Κρούση (ενεργοποίηση): 500g, 1ms
Αντοχή σε κρούση (απενεργοποίηση): 10000g, 10ms
Δόνηση (ενεργοποίηση): 18g rms (20Hz έως 2kHz)
Θερμοκρασία λειτουργίας: -40°C έως +85°C
Θερμοκρασία αποθήκευσης: -55°C έως +125°C
Τάση τροφοδοσίας: 5±0.25V
Κατανάλωση ρεύματος: 45mA

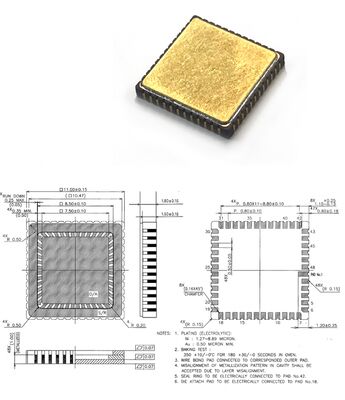

Οδηγίες Εγκατάστασης
